Особенности устройства тормозной системы Chevrolet Niva

Рис. 8.1. Схема тормозной системы: 1 - рабочий цилиндр заднего тормоза; 2 - задний трос стояночного тормоза; 3 - направляющая заднего троса; 4 - передний трос стояночного тормоза; 5 - рычаг стояночного тормоза; 6 - педаль тормоза; 7 - вакуумный усилитель;8 - трубопровод; 9 - главный цилиндр; 10 - блок рабочих цилиндров переднего тормоза; 11 - бачок главного цилиндра; 12 - регулятор давления; 13 - рычаг привода регулятора давления.

Автомобиль оборудован двумя независимыми тормозными системами: рабочей и стояночной (рис. 8.1). Первая обеспечивает торможение при движении автомобиля и имеет гидравлический привод, вторая затормаживает автомобиль на стоянке, имеет механический привод.

На автомобиле применена рабочая тормозная система с диагональным разделением контуров, что значительно повышает безопасность вождения автомобиля. Один контур гидропривода обеспечивает работу правого переднего и левого заднего тормозных механизмов, другой - левого переднего и правого заднего. При отказе одного из контуров рабочей тормозной системы используется второй контур, обеспечивающий остановку автомобиля с достаточной эффективностью. В гидравлический привод включены: главный тормозной цилиндр 9, вакуумный усилитель 7, бачок 11 главного цилиндра, регулятор 12 давления задних тормозов, тормозные механизмы передних и задних колес вместе с рабочими цилиндрами и трубопроводы. Стояночная система имеет привод на тормозные механизмы задних колес.

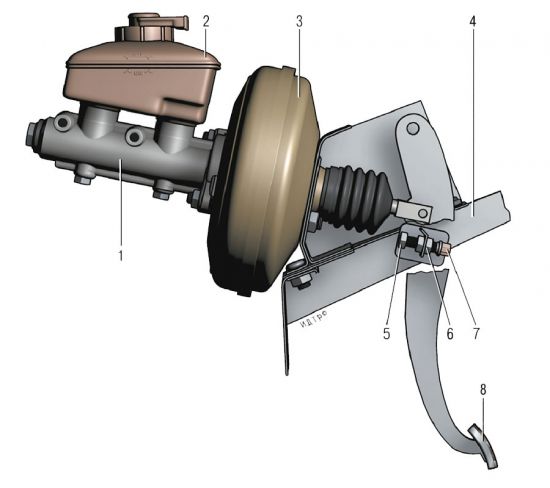

Рис. 8.2. Привод тормозов: 1 - главный цилиндр; 2 - бачок; 3 - вакуумный усилитель; 4 - кронштейн педали тормоза; 5 - буфер выключателя стоп-сигнала; 6 - гайка крепления выключателя стоп-сигнала; 7 - выключатель стоп-сигнала; 8 - педаль тормоза.

На рис. 8.2 показан главный цилиндр 1 вариантного исполнения. На момент издания книги на автомобили устанавливали неразборные главные цилиндры, конструкция которых отличается от цилиндра 1 на рис. 8.2.
