Снятие и установка двигателя Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
6 - 12 часов
Автосервисы рядом

Инструменты:

  • Вороток торцовый
  • Удлинитель для торцового воротка 2шт
  • Карданный шарнир для торцового воротка
  • Головка для торцового воротка на 10
  • Головка для торцового воротка на 13
  • Головка для торцового воротка на 17
  • Головка для торцового воротка на 19
  • Оправка для центрирования ведомого диска сцепления
  • Пассатижи
  • Таль или иное подъемное устройство
  • Стропы (прочная веревка)
  • Отвёртка крестовая
  • Отвёртка плоская
  • Ключ на 10
  • Ключ на 13
  • Ключ на 17
  • Ключ на 19
  • Монтажная лопатка

Расходники:

  • WD-40
  • Деревянный брусок
    Охлаждающая жидкость на доливку
    Герметик
    Ветошь
    Тара для слития охлаждающей жидкости 8-10 литров

Примечания:
Двигатель вынимают из автомобиля вверх. Для снятия двигателя необходимо подъемное устройство, грузоподъемностью не менее 300 кг. Автомобиль нужно установить на подъемник, смотровую канаву или эстакаду. Перед снятием двигателя необходимо подготовить надежную подставку, на которой двигатель должен стоять устойчиво. Двигатель удобнее вынимать, если снять капот.

Полезный совет:
Перед отсоединением шлангов и электрических проводов, рекомендуем их промаркировать, чтобы не перепутать при сборке.

Завод-изготовитель рекомендует снимать двигатель, предварительно разъединив узлы силового агрегата: коробка передач с картером сцепления остается на автомобиле, а при снятии двигателя, передний подшипник первичного вала коробки передач и ступица ведомого диска сцепления, снимаются с первичного вала.

Снятие и установка двигателя Шевроле Нива

1. Снимите капот, как описано здесь.

2. Отсоедините провода от аккумуляторной батареи.

3. Снимите декоративный кожух двигателя, как описано здесь.

4. Снимите защиту масляного картера и брызговик двигателя, как описано здесь.

5. Слейте жидкость из системы охлаждения двигателя, как описано здесь.

6. Снимите радиатор системы охлаждения, как описано здесь.

7. Отверните гайки крепления подушек передних опор двигателя, к кронштейнам поперечины передней подвески, снимите установленные под ними шайбы.
Снятие и установка двигателя Chevrolet Niva

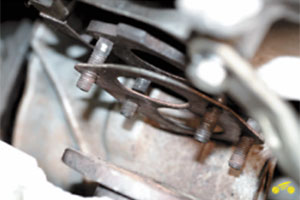

8. Выверните болты крепления передней крышки картера сцепления.
Снятие и установка двигателя Chevrolet Niva

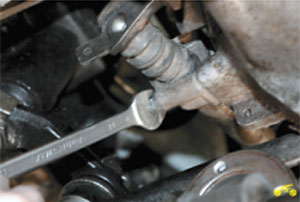

9. Выверните два болта крепления рабочего цилиндра гидропривода сцепления, не отсоединяя от него шланг.
Снятие и установка двигателя Chevrolet Niva

10. Отведите цилиндр в сторону (для наглядности передний карданный вал снят).
Снятие и установка двигателя Chevrolet Niva

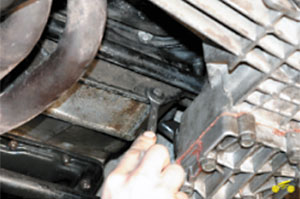

11. Выверните четыре болта крепления картера сцепления к блоку цилиндров двигателя.
Снятие и установка двигателя Chevrolet Niva

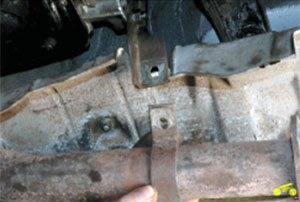

12. Отверните гайку болта хомута крепления приемной трубы, выньте болт и отсоедините хомут от кронштейна.
Снятие и установка двигателя Chevrolet Niva

13. Отсоедините колодку жгута проводов отдатчика детонации.
Снятие и установка двигателя Chevrolet Niva

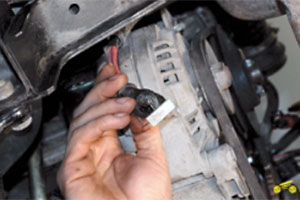

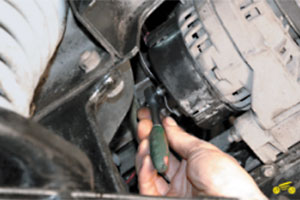

14. Отверните гайку крепления жгута проводов к клемме «+» генератора.
Снятие и установка двигателя Chevrolet Niva

15. Снимите провода с клеммы и отведите жгут в сторону.
Снятие и установка двигателя Chevrolet Niva

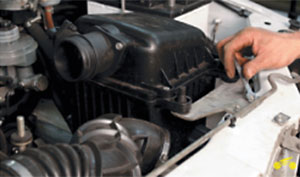

16. Снимите воздушный фильтр вместе с кронштейном.
Снятие и установка двигателя Chevrolet Niva

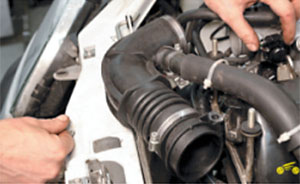

17. Ослабьте хомут крепления и снимите левую часть воздухоподводящего патрубка с промежуточного кронштейна.

18. Ослабьте хомут крепления правой части воздухоподводящего патрубка к дроссельному узлу.
Снятие и установка двигателя Chevrolet Niva

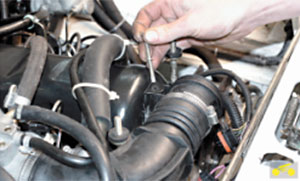

19. Выверните болт крепления промежуточного кронштейна и отведите правую часть патрубка в сторону, не отсоединяя от нее шланг вентиляции картера.
Снятие и установка двигателя Chevrolet Niva

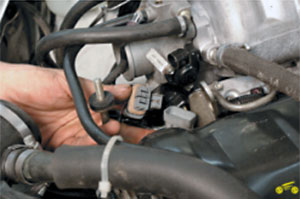

20. Отсоедините колодки жгутов проводов отдатчика положения дроссельной заслонки.
Снятие и установка двигателя Chevrolet Niva

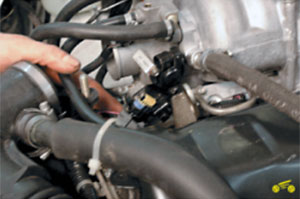

21. От регулятора холостого хода.
Снятие и установка двигателя Chevrolet Niva

22. От жгута проводов форсунок.
Снятие и установка двигателя Chevrolet Niva

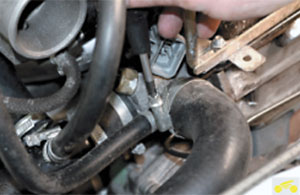

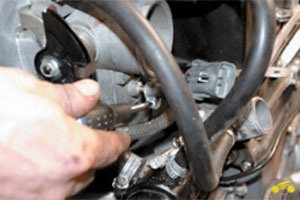

23. От датчика температуры охлаждающей жидкости системы управления двигателем.
Снятие и установка двигателя Chevrolet Niva

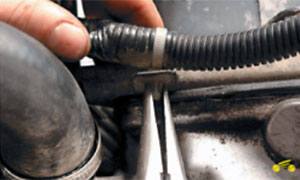

24. Выньте держатели моторного жгута проводов из отверстий кронштейнов на двигателе и кузове и отведите жгут в сторону.
Снятие и установка двигателя Chevrolet Niva

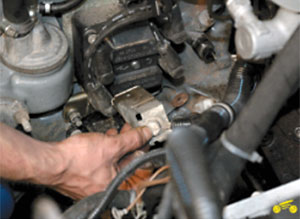

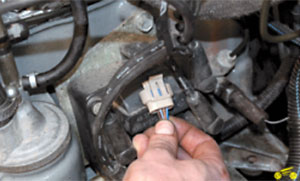

25. Отсоедините колодку жгута проводов, от модуля зажигания.
Снятие и установка двигателя Chevrolet Niva

26. Отверните гайки крепления клемм «массовых» проводов к кронштейну модуля зажигания и отсоедините провода.
Снятие и установка двигателя Chevrolet Niva

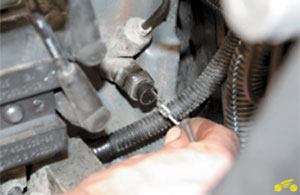

27. Отсоедините провода отдатчика аварийного падения давления масла.
Снятие и установка двигателя Chevrolet Niva

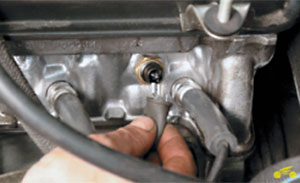

28. Отсоедините провода датчика указателя температуры охлаждающей жидкости.
Снятие и установка двигателя Chevrolet Niva

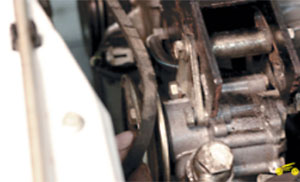

29. Снимите ремень со шкива насоса гидроусилителя рулевого управления.
Снятие и установка двигателя Chevrolet Niva

30. Отсоедините колодку жгута проводов отдатчика положения коленчатого вала.
Снятие и установка двигателя Chevrolet Niva

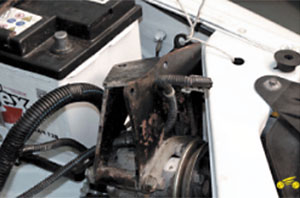

31. Выверните болты крепления кронштейна насоса гидроусилителя рулевого управления к двигателю, отведите кронштейн вместе с насосом (не отсоединяя шланги) от двигателя и зафиксируйте его на кузове любым доступным способом (например, закрепив проволокой).
Снятие и установка двигателя Chevrolet Niva

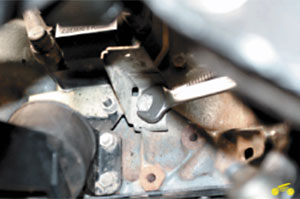

32. Выверните болт крепления провода «массы» двигателя.
Снятие и установка двигателя Chevrolet Niva

33. Отсоедините провод вместе с кронштейном.
Снятие и установка двигателя Chevrolet Niva

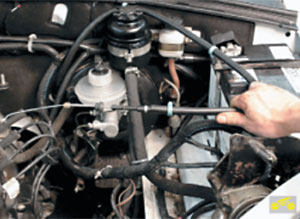

34. Отсоедините трос привода дроссельной заслонки, от сектора дроссельного узла и кронштейна на ресивере, и отведите его в сторону.
Снятие и установка двигателя Chevrolet Niva

35. Ослабьте хомут крепления и снимите с патрубка впускной трубы шланг вакуумного усилителя тормоза.
Снятие и установка двигателя Chevrolet Niva

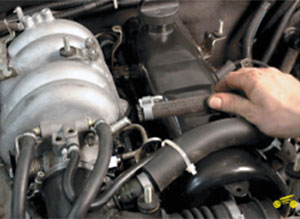

36. Ослабьте хомуты крепления и отсоедините от патрубков рубашки охлаждения двигателя, и термостата, верхний шланг радиатора системы охлаждения.
Снятие и установка двигателя Chevrolet Niva

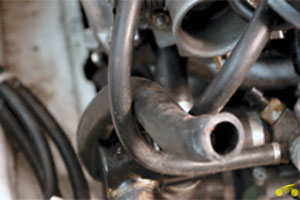

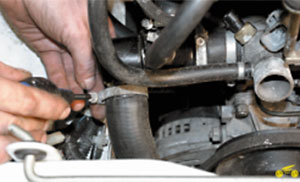

37. Ослабьте хомуты крепления и отсоедините нижний шланг радиатора системы охлаждения.
Снятие и установка двигателя Chevrolet Niva

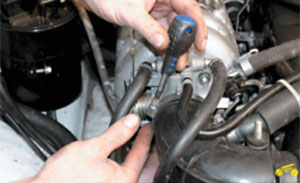

38. Ослабьте хомут крепления и отсоедините от патрубка дроссельного узла, шланг продувки адсорбера.
Снятие и установка двигателя Chevrolet Niva

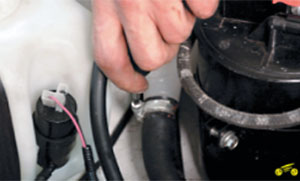

39. Ослабьте хомут крепления шланга к патрубку расширительного бачка.
Снятие и установка двигателя Chevrolet Niva

40. Снимите шланг с патрубка и зафиксируйте на двигателе.
Снятие и установка двигателя Chevrolet Niva

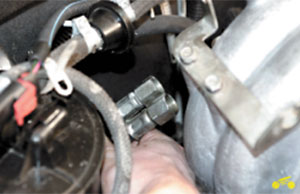

41. Разъедините магистрали подвода и слива топлива.
Снятие и установка двигателя Chevrolet Niva

42. Ослабьте хомуты крепления и отсоедините от патрубков шланги радиатора отопителя.
Снятие и установка двигателя Chevrolet Niva

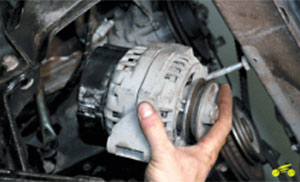

43. Снимите генератор, так как он мешает снятию двигателя.
Снятие и установка двигателя Chevrolet Niva

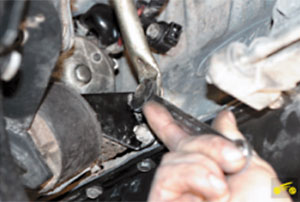

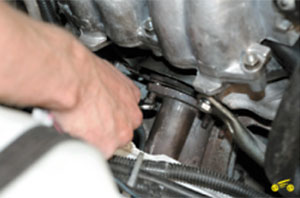

44. Выверните болт нижнего крепления передней распорки впускной трубы и отведите ее вперед так, чтобы она не мешала снятию стартера.
Снятие и установка двигателя Chevrolet Niva

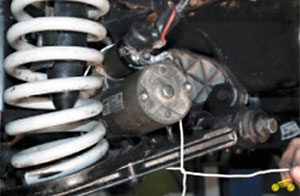

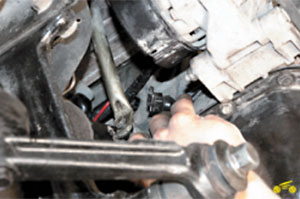

45. Выверните болты крепления стартера, выньте его из гнезда в блоке цилиндров, не отсоединяя провода, и закрепите любым доступным способом на нижнем рычаге передней подвески.
Снятие и установка двигателя Chevrolet Niva

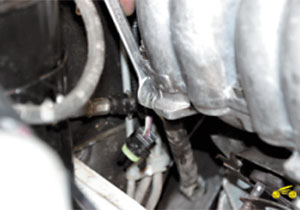

46. Отверните гайки крепления приемной трубы к выпускному коллектору, снимите шайбы.
Снятие и установка двигателя Chevrolet Niva

47. Отведите приемную трубу от двигателя.
Снятие и установка двигателя Chevrolet Niva

48. Выверните болт верхнего крепления, задней распорки впускной трубы и снимите распорку.
Снятие и установка двигателя Chevrolet Niva

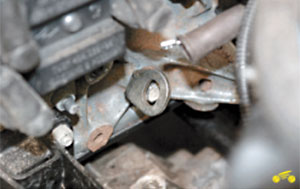

49. Для закрепления стропы, грузоподъемного механизма, удобно использовать одну из транспортных проушин, установленных на верхних болтах крепления картера сцепления. Снимите проушину с болта и закрепите ее на месте кронштейна «массового» провода двигателя болтом его крепления, как показано на фотографии.
Снятие и установка двигателя Chevrolet Niva

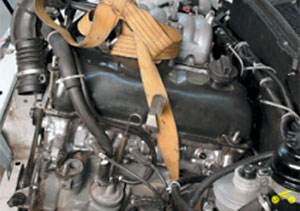

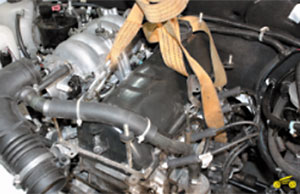

50. Используя штатную и вновь установленную проушины, закрепите стропу грузоподъемного механизма на двигателе.
Снятие и установка двигателя Chevrolet Niva

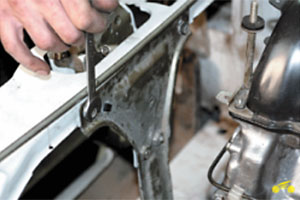

51. Выверните болты крепления усилителя, передней панели каркаса моторного отсека и снимите усилитель.
Снятие и установка двигателя Chevrolet Niva

52. Приподнимите двигатель, до момента выхода шпилек подушек передних опор двигателя, из отверстий кронштейнов поперечины.
Снятие и установка двигателя Chevrolet Niva

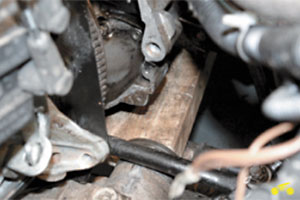

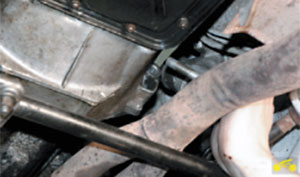

53. Вставьте между картером сцепления и штангой стабилизатора поперечной устойчивости, деревянный брусок подходящего размера (толщиной примерно 60-70 мм), чуть опустите двигатель так, чтобы брусок оказался зажат между картером сцепления и стабилизатором, и сдвиньте двигатель вперед, отодвигая его от картера сцепления. При этом передний подшипник первичного вала и ступица ведомого диска сцепления, будут сниматься с первичного вала коробки передач.
Снятие и установка двигателя Chevrolet Niva

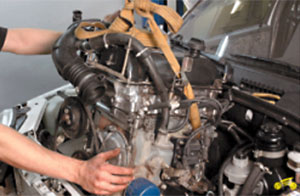

54. После полного выхода первичного вала из ступицы ведомого диска, аккуратно приподнимите двигатель и извлеките его из моторного отсека.
Снятие и установка двигателя Chevrolet Niva

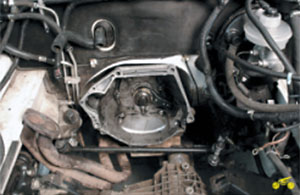

Примечание:
Так выглядит зафиксированная коробка передач, после снятия двигателя.
Снятие и установка двигателя Chevrolet Niva

55. Устанавливайте двигатель в последовательности, обратной снятию, с учетом следующего:

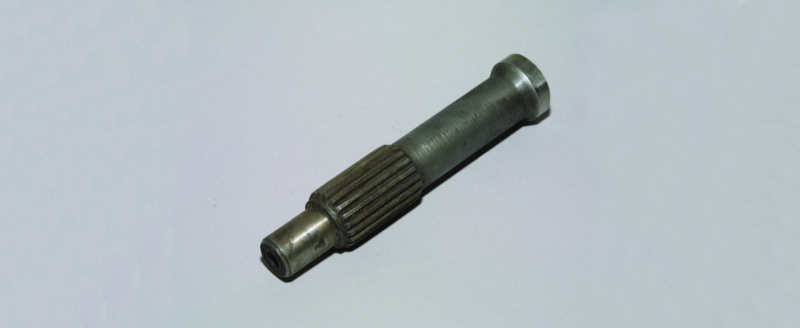

- перед установкой двигателя обязательно проверьте, как отцентрирован ведомый диск сцепления, вставив в его ступицу и в передний подшипник первичного вала оправку;
Снятие и установка двигателя Chevrolet Niva Полезный совет:
Оправку можно изготовить из сломанной кпп, из первичного вала.

- одевая на первичный вал коробки передач ступицу ведомого диска сцепления, будьте предельно внимательны, иначе при перекосе вывешенного двигателя может быть повреждена ступица ведомого диска;

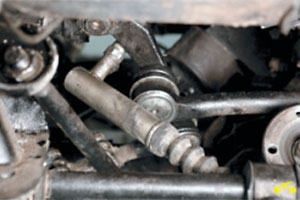

- при монтаже особое внимание обратите на то, чтобы нижний край переднего щитка картера сцепления (показан стрелкой) был заведен за среднюю рулевую тягу.
Снятие и установка двигателя Chevrolet Niva
