Инструменты:
- Молоток малый
- Отвертка плоская средняя
- Выколотка из мягкого металла
- Щипцы для разжима стопорного кольца
- Отрезок трубы подходящего диаметра, для напрессовки шарнира на вал
Детали и расходники:
- Чехол шарнира
- Смазка ШРУС-4
- Ветошь
- Шарнир равных угловых скоростей
1. Снимаем промежуточный вал, как описано здесь.
2. Стягиваем чехол с корпуса шарнира, как описано здесь.
3. Отверткой поддеваем заглушку.

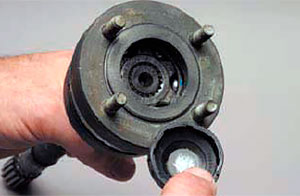

4. Вынимаем ее из корпуса шарнира.

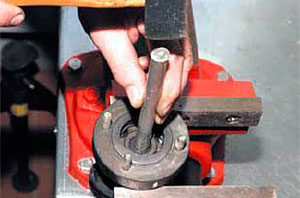

5. Опираем корпус шарнира о губки тисков и, нанося удары через выколотку из мягкого металла по торцу вала.

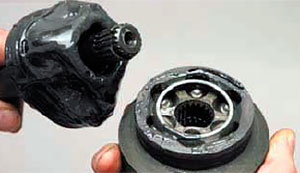

6. Выбиваем вал из шарнира.

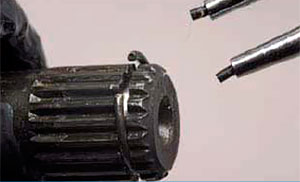

7. Специальными щипцами, разжимаем стопорное кольцо и снимаем его с носка вала.

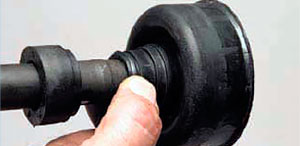

8. Снимаем с вала чехол шарнира.
9. Очистив вал, наносим на него тонкий слой смазки и устанавливаем новый чехол. В проточку вала устанавливаем новое стопорное кольцо. В новый шарнир закладываем 20 см3 смазки ШРУС-4. Напрессовываем шарнир на вал, нанося удары через отрезок трубы по обойме шарнира.
10. Дальнейшую сборку проводим в обратной последовательности. Крепим чехол новыми хомутами. После сборки необходимо проверить балансировку промежуточного вала.
В статье не хватает:
- Фото инструмента
- Фото деталей и расходников
- Качественных фото ремонта
