Сборка двигателя Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

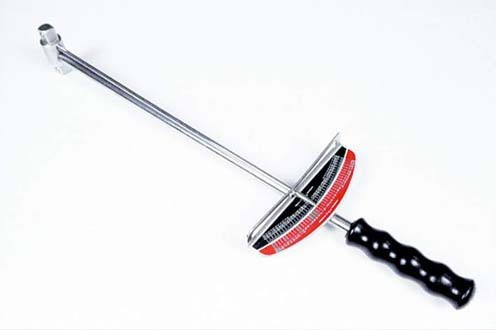

  • Динамометрический ключ
  • Молоток
  • Приспособление для установки поршней в цилиндры
  • Торцовый вороток
  • Удлинитель для торцового воротка
  • Головка для торцового воротка на 10
  • Головка для торцового воротка на 13
  • Головка для торцового воротка на 14
  • Головка для торцового воротка на 17
  • Головка для торцового воротка на 19
  • Головка для торцового воротка на 21
  • Головка для торцового воротка на 22
  • Головка для торцового воротка на 36
  • Отвёртка плоская
  • Монтажная лопатка

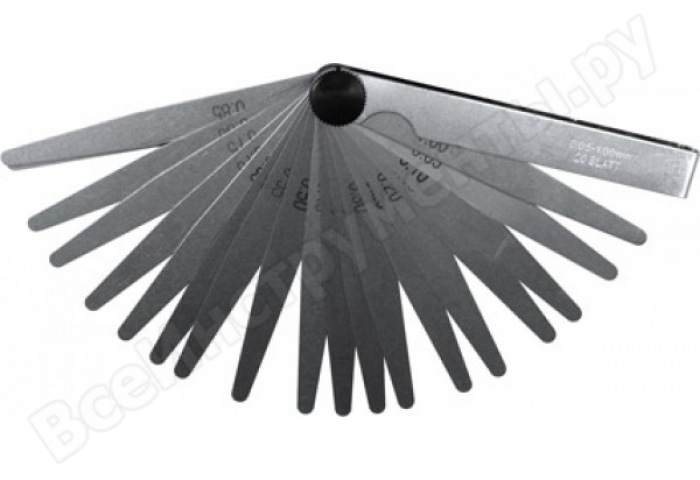

  • Щуп микрометрический
  • Шабер
  • Кисточка для масла

Детали и расходники:

  • Набор прокладок двс
  • Сальники передней и задней крышки двс
  • Коренные и шатунные вкладыши
  • Поршни
  • Поршневые пальцы
  • Стопорные кольца
  • Поршневые кольца
  • Упорные полукольца
  • Моторное масло
  • Чистая тряпка

Сборка двигателя Шевроле Нива

1. Наденьте поршень на шатун, следя, чтобы отверстие под палец совпало с отверстием в верхней головке шатуна. Усилием руки протолкните смазанный моторным маслом палец в отверстия поршня и шатуна. Вставьте в проточки бобышек поршня стопорные кольца и дополнительно смажьте палец моторным маслом через отверстия в бобышках поршня.
Сборка двигателя Chevrolet Niva

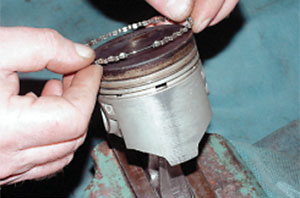

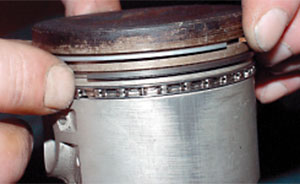

2. Установите поршневые кольца в порядке, обратном снятию.
Сборка двигателя Chevrolet Niva

Предупреждение:
При установке не разжимайте кольца больше, чем необходимо, чтобы не деформировать или не сломать их.

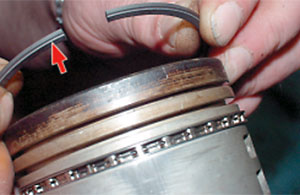

Примечание:
Нижнее компрессионное кольцо устанавливайте выточкой (показана стрелкой) вниз во вторую канавку.
Сборка двигателя Chevrolet Niva

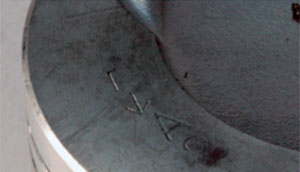

Если на кольце нанесена метка «Верх» или «TOP», то кольцо устанавливайте меткой вверх (к днищу поршня).

3. Сориентируйте кольца. Установите кольца на остальные поршни.
Сборка двигателя Chevrolet Niva

Примечание:
Кольца сориентируйте следующим образом: замок верхнего компрессионного кольца должен располагаться под углом 30-45° к оси поршневого пальца; замок нижнего компрессионного кольца - под углом примерно 180° к оси замка верхнего компрессионного кольца; замок маслосъемного кольца - 90° к оси замка верхнего поршневого кольца.

Полезный совет:

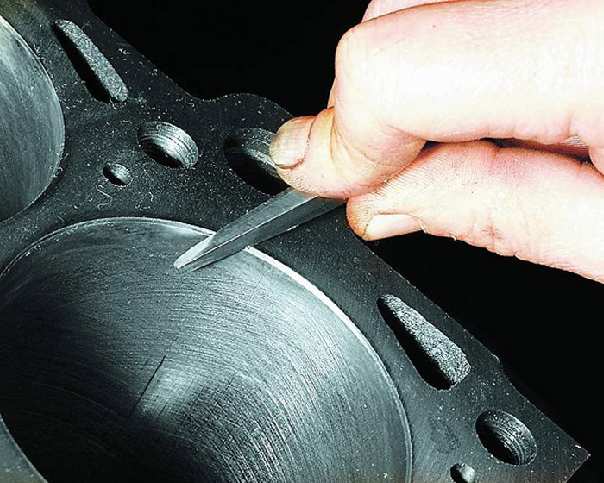

После расточки блока, края кромки цилиндра острые. Перед дальнейшей сборкой обязательно, притупите заостренные кромки на плоскости блока цилиндров шабером.
Сборка двигателя Chevrolet Niva

Это позволит не сломать поршневые кольца при установке поршней в цилиндр. Протрите чистой тряпкой цилиндры от мелкой стружки.

4. Уложите в постели блока цилиндров верхние вкладыши коренных подшипников (с канавками).

Примечание:

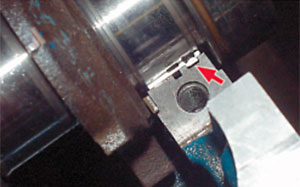

Вкладыши устанавливайте так, чтобы установочный усик вкладыша совместился с выемкой на постели.
Сборка двигателя Chevrolet Niva

В первую, вторую, четвертую и пятую опоры блока цилиндров устанавливаем верхние вкладыши коренных подшипников с проточками, а в третью опору — вкладыш без проточки на внутренней поверхности (такой же, как вкладыши в крышках коренных подшипников).
Сборка двигателя Chevrolet Niva

5. Смажьте вкладыши моторным маслом.

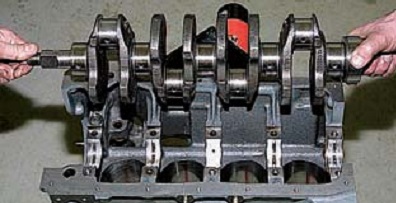

6. Установите коленчатый вал в блок цилиндров.
Сборка двигателя Chevrolet Niva

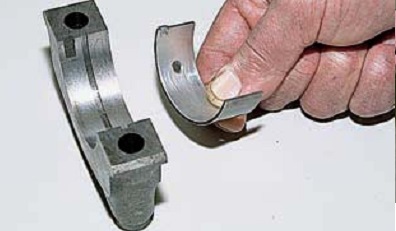

7. Уложите в крышки коренных подшипников нижние (без канавки) вкладыши.
Сборка двигателя Chevrolet Niva

8. Смажьте моторным маслом коренные шейки коленчатого вала.

9. Смажьте моторным маслом вкладыши в крышках коренных подшипников коленчатого вала.

10. Установите крышки (кроме задней) коренных подшипников и смажьте упорные полукольца моторным маслом.

Примечание:

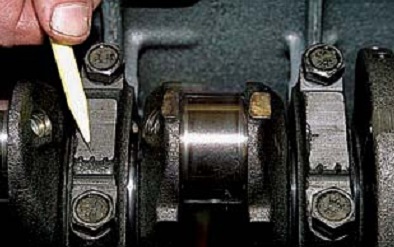

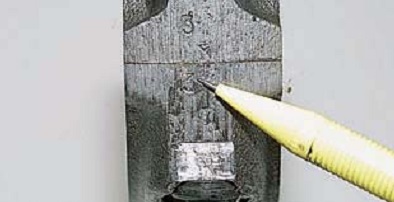

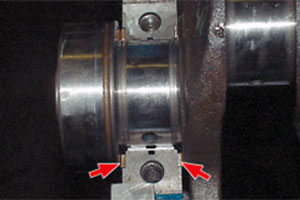

Устанавливаем крышки коренных подшипников с вкладышами в соответствии с метками, нанесенными на наружной поверхности крышек (счет ведется со стороны привода распределительного вала). При этом замки верхнего и нижнего вкладышей каждого коренного подшипника должны быть расположены с одной стороны.
Сборка двигателя Chevrolet Niva

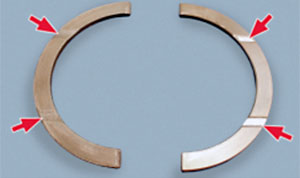

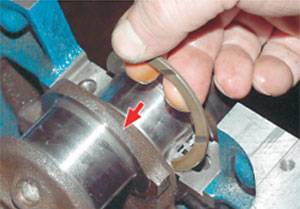

11. Установите заднее (металлокерамическое, желтого цвета) и переднее (сталеалюминиевое) упорные полукольца задней опоры коленчатого вала.
Сборка двигателя Chevrolet Niva

Примечание:
Упорные полукольца устанавливайте выемками.
Сборка двигателя Chevrolet Niva

К опорным поверхностям коленчатого вала.
Сборка двигателя Chevrolet Niva

12. Установите крышку заднего коренного подшипника и болты крышек, затяните их динамометрическим ключом моментом в несколько приёмов 68,31-84,38(6,97-8,61)Н м (кгс-м), прокручивая коленвал.
Сборка двигателя Chevrolet Niva

13. Проверьте плоским щупом осевой зазор коленчатого вала, переместив монтажной лопаткой коленчатый вал до упора. Осевой зазор должен быть 0,06-0,26 мм. Максимально допустимый зазор -0,35 мм. Если зазор больше, замените упорные полукольца другими, увеличенными на 0,127 мм.
Сборка двигателя Chevrolet Niva

14. Проверьте правильность сборки, провернув коленчатый вал рукой на несколько оборотов. Вал должен вращаться свободно и плавно.

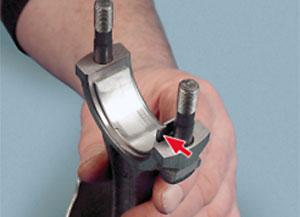

15. Вставьте шатунные болты (если их вынимали) и вкладыши в шатуны, совместив установочный усик вкладыша с выемкой на шатуне.
Сборка двигателя Chevrolet Niva

16. Смажьте моторным маслом зеркала цилиндров, поршни, поршневые кольца и шатунные вкладыши.

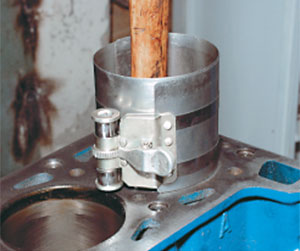

17. Установите на поршень приспособление для сжатия колец и, заворачивая винт, сожмите кольца.
Сборка двигателя Chevrolet Niva

18. Установите поршень в цилиндр в соответствии с маркировкой номера цилиндра на шатуне, нажмите (например, ручкой молотка) на поршень и сдвиньте его из оправки в цилиндр. Аналогично установите поршни в остальные цилиндры.
Сборка двигателя Chevrolet Niva

Примечание:
При установке поршней в цилиндры стрелка на поршне должна быть обращена к передней части двигателя.
Сборка двигателя Chevrolet Niva

19. Установите шатунные вкладыши в крышки шатунов, совместив установочный усик вкладыша с выемкой на крышке.

20. Смажьте моторным маслом шатунные вкладыши в крышках шатунов и шатунные шейки коленчатого вала.

21. Установите крышку шатуна, соединив шатун с шейкой коленчатого вала и совместив метки на шатуне и крышке.
Сборка двигателя Chevrolet Niva

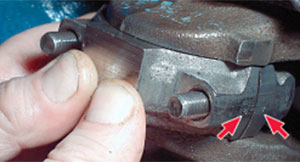

Примечание:
При установке крышки шатуна номера на шатуне и крышке должны совпадать и располагаться с одной стороны шатуна.
Сборка двигателя Chevrolet Niva

22. Наверните гайки шатунных болтов, не затягивая окончательно. Аналогично установите крышки остальных шатунов.

23. Затяните гайки шатунных болтов динамометрическим ключом моментом 43,32-53,51 (4,42-5,46)Н м (кгс-м).

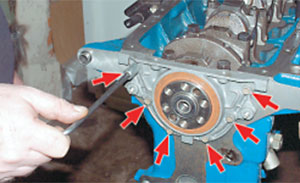

24. Установите держатель заднего сальника коленчатого вала, заменив прокладку. Сцентрируйте держатель относительно фланца вала специальной оправкой (если ее нет, центрируйте держатель по рабочей кромке сальника) и затяните шесть болтов крепления держателя, совместив плоскость держателя с плоскостью разъема блока без перекосов.
Сборка двигателя Chevrolet Niva

Полезный совет:
Заднюю крышку с сальником не так просто одеть, будет мешать кромка сальника. Нужно приложить крышку сальником на коленвал, и завернуть аккуратно кромку, проводя по окружности, плоской маленькой отвёрткой, потихоньку прижимая крышку, пока она не ляжет на своё место.

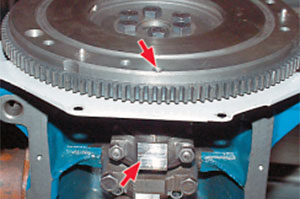

25. Установите маховик (предварительно установив переднюю крышку картера сцепления) так, чтобы метка (конусообразная лунка) около обода находилась против оси шатунной шейки четвертого цилиндра, и закрепите маховик, затянув болты его крепления моментом.
Сборка двигателя Chevrolet Niva

26. Установите детали и узлы в последовательности, соответствующей перечислению: звездочку на коленчатый вал, маслоотделитель, шестерню привода масляного насоса, валик привода масляного насоса, масляный насос (заменив прокладку), масляный картер (заменив прокладку и не затягивая окончательно болты его крепления), головку блока (заменив прокладку). Затяните болты крепления головки в четыре приема в определенной последовательности.
Предварительное затягивание 33,3-41,16 (3,4-4,2)Н м (кгс-м)
Окончательное затягивание 96-118,4 (9,8-12,1)Н м (кгс-м)

27. Установите звездочку на распределительный вал, собранный с корпусом подшипников, и поверните вал так, чтобы метка на звездочке находилась напротив метки на корпусе подшипников. Снимите звездочку и, не изменяя положения вала, установите корпус подшипников на головку цилиндров. Закрепите корпус, затягивая гайки в определенной последовательности моментом.

28. Установите башмак натяжителя цепи. Поверните коленчатый вал так, чтобы совместить метку на звездочке коленчатого вала с меткой на блоке цилиндров. Наденьте цепь на звездочку, не меняя положения коленчатого вала.

29. Наденьте цепь на звездочку валика привода масляного насоса и, натянув ведущую ветвь, установите звездочку на валик, не затягивая окончательно болт ее крепления. Прикрепите к цепи проволоку и поднимите цепь в полости привода вверх (или зацепите сверху крючком и поднимите).

30. Наденьте цепь на звездочку распределительного вала, натяните ведущую ветвь и установите звездочку на вал, обеспечив совпадение метки на звездочке и прилива на корпусе подшипников и не затягивая окончательно болт ее крепления.

31. Установите натяжитель цепи (если его снимали при разборке головки блока цилиндров). Поверните коленчатый вал на два оборота в направлении вращения, чтобы обеспечить нужное натяжение цепи. Проверьте одновременное совпадение меток на звездочках с метками на блоке цилиндров и на корпусе подшипников.

32. Если метки не совпадают, повторите установку цепи. Если метки совпадают, окончательно затяните болты звездочек и отогните края стопорных шайб болтов звездочек. Установите крышку головки блока, заменив прокладку.

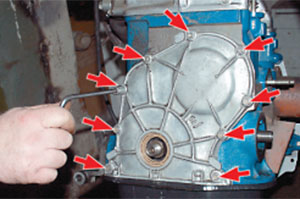

33. Установите крышку цепи привода распределительного вала с передним сальником коленчатого вала, заменив прокладку. Сцентрируйте держатель относительно фланца вала специальной оправкой (если оправки нет, центрируйте держатель по рабочей кромке сальника, временно установив на хвостовик коленчатого вала шкивы) и затяните болты и гайки крепления крышки.
Сборка двигателя Chevrolet Niva

Примечание:
Болты, одновременно крепящие кронштейн насоса гидроусилителя рулевого управления, затягивайте после установки насоса.

34. Окончательно затяните болты крепления масляного картера. Установите шкивы коленчатого вала.

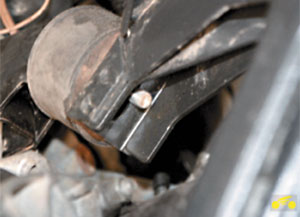

35. Установите остальные детали и узлы в порядке, обратном снятию.

Полезный совет:
После сборки двигателя рекомендуется провести его обкатку на стенде. Поскольку вне специальных ремонтных организаций это сделать невозможно, после установки двигателя на автомобиль обкатайте его по упрощенному циклу:
1. Убедитесь в правильности регулировки привода дроссельных заслонок, залейте масло и охлаждающую жидкость, проверьте герметичность всех соединений.
2. Пустите двигатель и дайте ему поработать без нагрузки по следующему циклу.

Частота вращения коленчатого вала, мин-1 Время работы, мин
820-900 2
1000 3
1500 4
2000 5

 Не доводите работу двигателя до максимальных режимов.
3. Во время работы проверьте герметичность двигателя и его систем, давление масла, установку зажигания, частоту вращения на холостом ходу, обратите внимание на наличие посторонних шумов.
4. Если обнаружены посторонние шумы или другие неисправности, остановите двигатель и устраните их причину.
5. Начав эксплуатацию автомобиля, соблюдайте режимы, предусмотренные для периода обкатки нового автомобиля.
