Снятие и установка пружины передней подвески Chevrolet Niva

Инструменты:

• Гаечный ключ накидной прямой 13 мм (2 шт.)
• Гаечный ключ рожковый 13 мм
• Гаечный ключ рожковый 14 мм
• Гаечный ключ накидной прямой 17 мм (2 шт.)
• Гаечный ключ накидной прямой 19 мм
• Гаечный ключ накидной прямой 24 мм
• Домкрат подкатной
• Вороток под торцовую насадку 3/4
• Насадка на вороток 13 мм
• Насадка на вороток 14 мм
• Насадка на вороток 19 мм
• Насадка на вороток 24 мм
• Стяжки пружин

Детали и расходники:

• Пружины передней подвески
• Проставка пружин
• Чашка пружин
• Изолента

Примечания:

Заменяйте пружину при наличии у нее механических повреждений или значительной осадки. Признаки осадки: ухудшение плавности хода, частые пробои подвески; видимый перекос передней части автомобиля или значительная разница по высоте передней и задней частей, появившаяся в процессе эксплуатации; сильно выраженные следы соударения витков пружины.

На автомобиль слева и справа устанавливайте пружины одной группы.

Пружины меняйте парами и вместе с прокладками.

Классификация пружин подвески Шевроле Нива

По длине под нагрузкой 6276 Н (640 кгс) пружины разделяются на две группы:

• группа А – длина больше 192 мм;
• группа В – длина равна или меньше 192 мм.

Пружины имеют маркировку краской по наружной стороне витков: группа А – белой краской или без маркировки; группа В – черной. На передней и задней подвесках должны быть установлены пружины одного класса. Если на задней подвеске установлены пружины группы А, то установка пружин группы В на переднюю подвеску недопустима. Возможна (но крайне нежелательна) установка пружин группы А на передней подвеске, если на задней установлены пружины группы В.

Предупреждения:

Снимайте и устанавливайте пружины, с максимальной осторожностью, во избежание «выстреливания» пружины из узла подвески и получения травм. Предлагаемый способ снятия пружины, без специальных приспособлений, требует определенных навыков.

Оптимальным при снятии и установке пружин является применение каких-либо универсальных стяжек пружины, из числа имеющихся в свободной продаже. Если установить стяжки на пружину, не зацепляя их за последние витки, и максимально стянуть пружину, ее установка значительно облегчится.

Снятие и установка пружины передней подвески Шевроле Нива

1. Снимите колесо.

2. Ослабьте гайку оси нижнего рычага.

3. Отверните гайку болта нижнего крепления амортизатора и извлеките болт.

4. Отверните две гайки скобы подушки стабилизатора и снимите скобу.

5. Поддомкратив подвеску до освобождения ограничителя хода сжатия, отверните три гайки болтов крепления  шаровой опоры и выньте болты.

6. Плавно опуская рычаг, освободите пружину подвески Шевроле Нива и снимите ее.

7. Снимите верхнюю прокладку пружины.

8. Снимите нижнюю прокладку пружины.

9. При необходимости снимите ограничитель хода сжатия.

10. Установите снятые детали в порядке, обратном снятию.

Примечания:

Гайку оси нижнего рычага затягивайте, когда подвеска будет нагружена массой автомобиля (на смотровой канаве или эстакаде). При работе на подъемнике,  подставьте под нижний рычаг опору и слегка опустите автомобиль (при работе на площадке, поднимите рычаг домкратом) так, чтобы положение рычагов примерно, соответствовало их положению под нагрузкой.

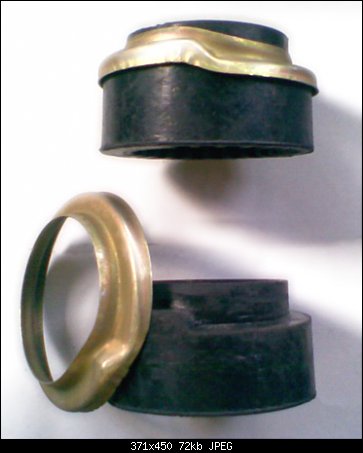

Используйте чашки, чтобы продлить жизнь проставок.

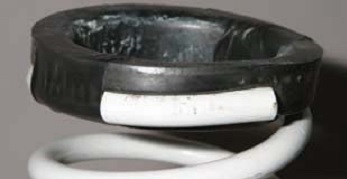

Перед установкой пружины, крепим к ней верхнюю прокладку изоляционной лентой.

При установке пружины, торец ее нижнего витка должен упереться через пластиковую прокладку, в от-бортовку нижней опорной чашки. Дальнейшую установку проводим в обратной последовательности.

11. После замены пружины подвески на Шевроле, проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, имеющих специальное оборудование.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта
