Разборка и сборка редуктора переднего моста Chevrolet Niva

Инструменты:

  • Гаечный ключ накидной прямой 10 мм
  • Гаечный ключ накидной прямой 17 мм
  • Керн
  • Молоток малый
  • Бородок
  • Вороток под торцевую насадку
  • Удлинитель для торцового воротка
  • Насадка на вороток 10 мм
  • Насадка на вороток 17 мм
  • Насадка на вороток 19 мм
  • Съемник подшипников
  • Выколотка из мягкого металла
  • Приспособление из старой ведущей шестерни
  • Уровень
  • Щуп плоский
  • Динамометрический ключ
  • Монтажная лопатка
  • Динамометр
  • Плоскогубцы
  • Штангенциркуль
  • Тиски

Детали и расходники:

  • Прочная нитка
  • Подшипники дифференциала
  • Шестерни полуосей
  • Ведомая шестерня
  • Вал ведущей шестерни
  • Конический подшипник вала ведущей шестерни
  • Распорная втулка
  • Манжета
  • Гайка фланца
  • Керосин
  • Ветошь
  • Регулировочное кольцо
  • Прокладка передней крышки к картеру редуктора.
  • Прокладка нижней крышки картера редуктора переднего моста.

Примечание:

Перед разборкой очищаем редуктор от грязи, не допуская ее попадания внутрь редуктора.

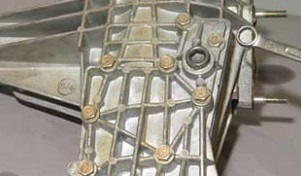

1. Накидным ключом «на 10» отворачиваем восемь гаек крепления передней крышки к картеру редуктора.

Гайка крышки картера редуктора переднего моста Chevrolet Niva

2. Снимаем крышку.

Крышка картера редуктора переднего моста Chevrolet Niva

3. Снимаем прокладку.

Прокладка передней крышки редуктора Chevrolet Niva

4. Головкой «на 10» отворачиваем болт крепления стопорной пластины левой крышки подшипника коробки дифференциала и снимаем пластину.

Болт крепления стопорной пластины Chevrolet Niva

5. Аналогично снимаем стопорную пластину правой крышки.

6. Головкой «на 19» отворачиваем четыре гайки крепления крышек подшипников коробки дифференциала.

Гайка крепления крышки подшипников Chevrolet Niva

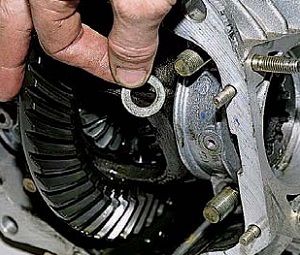

7. Снимаем со шпилек шайбы.

Шайбка гайки крепления крышек подшипников Chevrolet Niva

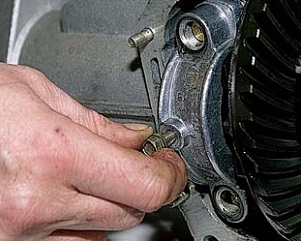

8. Поддев отверткой.

Крышка левого подшипника коробки дифференциала Chevrolet Niva

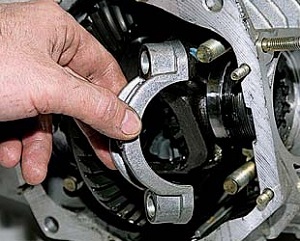

9. Снимаем крышку левого подшипника коробки дифференциала.

Крышка левого подшипника коробки дифференциала Chevrolet Niva

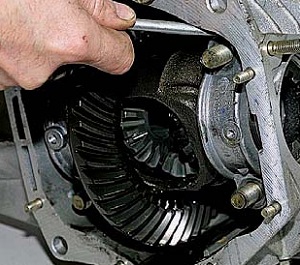

10.  Потянув за болт, снимаем крышку.

Крышка подшипника коробки дифференциала Chevrolet Niva

11. Вынимаем регулировочные гайки.

Регулировочная гайка редуктора Chevrolet Niva

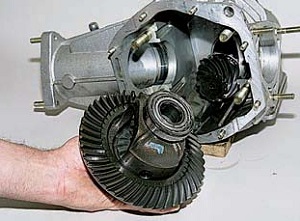

12. Снимаем коробку дифференциала в сборе с ведомой шестерней главной передачи.

Коробку дифференциала в сборе Chevrolet Niva

13. Снятие ведомой шестерни и разборка дифференциала редуктора переднего моста аналогичны соответствующим работам, описаных здесь. Извлекаем из гнезда картера редуктора сальник ведущей шестерни главной передачи, как описано здесь.

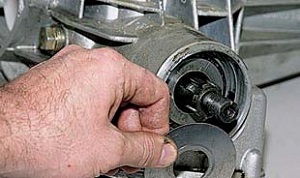

14. Снимаем с хвостовика ведущей шестерни маслоотражатель.

Маслоотражатель хвостовика редуктора Chevrolet Niva

15. Вынимаем внутреннее кольцо заднего подшипника ведущей шестерни с сепаратором и роликами.

Внутреннее кольцо заднего подшипника ведущей шестерни, с сепаратором и роликами Chevrolet Niva

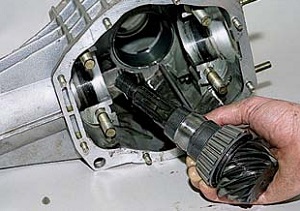

16. Вынимаем ведущую шестерню с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника.

Ведущая шестерня с внутренним кольцом, сепаратором, распорной втулкой и роликами переднего подшипника Chevrolet Niva

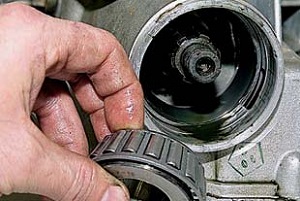

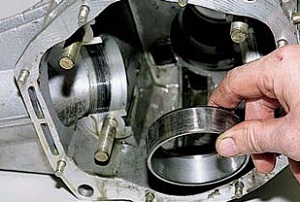

17. Вынимаем кольцо.

Кольцо переднего подшипника внешнее редуктора переднего моста Chevrolet Niva

18. Аналогично демонтируем наружное кольцо заднего подшипника. При подтекании масла из-под нижней крышки картера редуктора переднего моста.

19. Ключом «на 13» отворачиваем восемь болтов ее крепления.

Болты нижней крышки картера редуктора переднего моста Chevrolet Niva

20. Снимаем крышку.

Нижняя крышка картера редуктора переднего моста Chevrolet Niva

21. Соединение уплотнено герметиком. Проверку технического состояния деталей см. в разделе «Разборка и сборка редуктора заднего моста». Кроме того, проверяем состояние шариковых подшипников корпусов внутренних шарниров приводов. Подшипники не должны иметь повреждений на беговых дорожках колец, на сепараторах и шариках, а также трещин и сколов на кольцах. Радиальный зазор подшипников не должен превышать 0,05 мм. На посадочных местах картера редуктора не должно быть трещин и следов износа. Изношенные и поврежденные детали заменяем новыми.

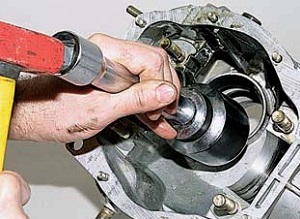

22. Новые наружные кольца подшипников ведущей шестерни, запрессовываем отрезком трубы или инструментальной головкой подходящего размера.

Новые наружные кольца подшипников ведущей шестерни, запрессовываем отрезком трубы или инструментальной головкой подходящего размера Chevrolet Niva

23. Сборка и регулировка редуктора переднего моста аналогичны операциям, описанным здесь. При установке новой пары шестерен главной передачи необходимо убедиться, что их передаточное число (маркировка на шестернях — 2106) равно передаточному числу главной пары редуктора заднего моста.

Примечания:

Для установки предварительного натяга подшипников коробки дифференциала последовательно и равномерно затягиваем обе регулировочные гайки подшипников так чтобы расстояния между крышками увеличилось на 0,08-0,11 мм. Очищаем привалочные поверхности крышек и картера редуктора от остатков герметика и масла. Уплотнительную прокладку передней крышки картера редуктора заменяем новой. Нижнюю крышку картера редуктора устанавливаем на герметик.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство "За рулём".
