Снятие и установка электровентиляторов и радиатора системы охлаждения Chevrolet Niva

Инструменты:

• Рожковый ключ на 10
• Отвёртка крестовая
  Отвёртка плоская

Детали:

• Электровентилятор охлаждения радиатора

1. Отсоедините провод от «минусовой» клеммы аккумуляторной батареи.

2. Снимите защиту масляного картера и брызговик двигателя.

3. Слейте жидкость из системы охлаждения.

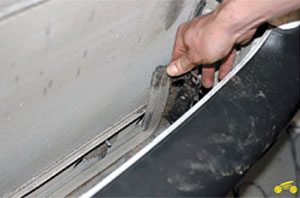

4. Снимите облицовку радиатора.

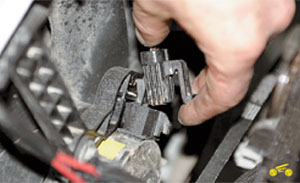

5. Отсоедините колодки жгутов проводов от электровентиляторов.

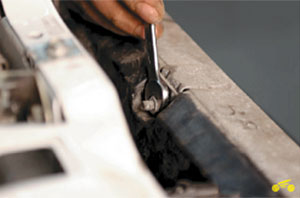

6. Выверните болты верхнего кожуха радиатора.

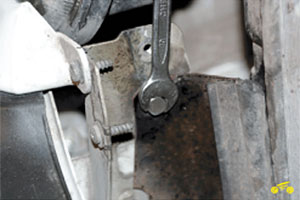

7. Выверните болты бокового крепления верхнего кожуха радиатора.

8. Снимите кожух.

9. Выверните болты крепления верхнего крепления.

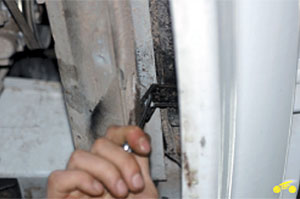

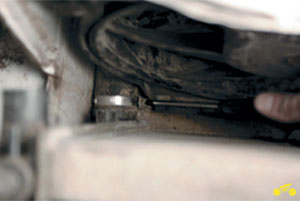

10. Отверните гайки нижнего крепления нижнего кожуха радиатора.

11. Снимите кожух.

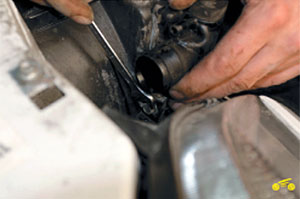

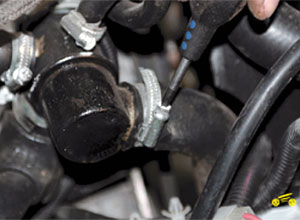

12. Ослабьте хомут крепления и снимите с патрубка термостата нижний шланг радиатора.

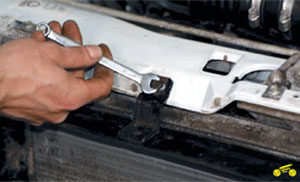

13. Выверните болты крепления обоих верхних кронштейнов радиатора и снимите кронштейны.

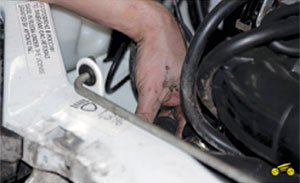

14. Выдвиньте вперед верхнюю часть радиатора, ослабьте хомут крепления верхнего шланга и, дополнительно выдвинув радиатор вперед, снимите шланг с его патрубка.

15. Завод-изготовитель рекомендует снимать радиатор, не разъединяя его с кожухом электровентиляторов, однако на практике при этом недоступен хомут крепления нижнего шланга радиатора. Есть два варианта, из под машины раслабить хомут радиатора или отсоединить сверху кожух вентиляторов. Поэтому отсоедините кожух, отвернув гайку его верхнего крепления.

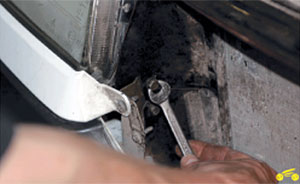

16. Отверните четыре болта бокового крепления.

17. Выдвиньте радиатор вперед на максимально возможное расстояние.

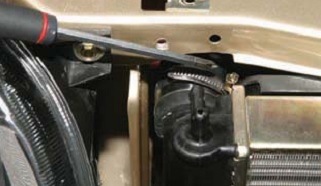

18. Через образовавшийся зазор между кожухом и радиатором ослабьте хомут крепления нижнего шланга.

19. Потянув шланг со стороны моторного отсека, снимите его с патрубка радиатора.

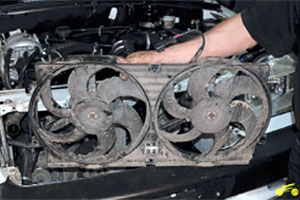

20. Снимите радиатор.

21. Кожух в сборе с электровентиляторами.

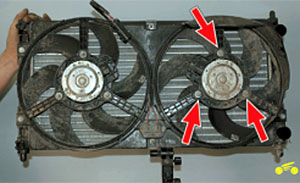

22. Для замены электровентилятора отверните три гайки его крепления к кожуху, снимите установленные под гайками шайбы и отсоедините электровентилятор от кожуха. Новый электровентилятор установите в последовательности, обратной снятию.

23. Промойте радиатор снаружи струей воды и просушите. Если на пластмассовых бачках радиатора есть трещины, замените радиатор.

24. Проверьте герметичность радиатора, для чего заглушите патрубки радиатора, подведите к нему воздух под давлением 0,1 МПа (1 кгс/ см4) и опустите в емкость с водой не менее чем на 30 с. Негерметичность радиатора определяется по выходящим пузырькам воздуха. Если радиатор не помещается в емкость целиком, проверяйте его последовательно со всех сторон.

25. Устанавливайте радиатор и все снятые детали в последовательности, обратной снятию.

Полезный совет:
Чтобы в дальнейшем исключить возможность подтекания охлаждающей жидкости, перед установкой смажьте патрубки радиатора тонким слоем силиконового герметика.

26. Залейте охлаждающую жидкость и удалите из системы охлаждения воздушные пробки.
