Снятие и установка вала привода со ШРУСами Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной прямой 13 мм
  • Вороток под торцевую насадку 3/4
  • Насадка на вороток 13 мм
  • Удлинитель на вороток
  • Щетка металлическая
  • Монтажная лопатка (2 шт.)
  • Регулируемый упор

Детали и расходники:

  • Самоконтрящиеся гайки (16 шт.)
  • Аэрозольная смазка типа WD-40

Примечания:

Работу проводим на смотровой канаве или эстакаде. В процессе работы потребуется проворачивать вал привода, поэтому следует поставить машину на нейтральную передачу и отпустить рычаг стояночного тормоза. Можно вывесить машину на одной стойке спереди или сзади (в зависимости от того, какой вал необходимо снять). В этом случае не придется перекатывать автомобиль для проворачивания вала.

Процедура снятия переднего и заднего валов привода аналогична.

1. Устанавливаем регулируемый упор под раздаточную коробку.

2. Головкой «на 13» с удлинителем отворачиваем четыре гайки крепления боковых кронштейнов подвески раздаточной коробки и две гайки поперечины заднего кронштейна раздаточной коробки, как описано здесь.

3. Опускаем раздаточную коробку на упоре так, чтобы она сошла со шпилек крепления.

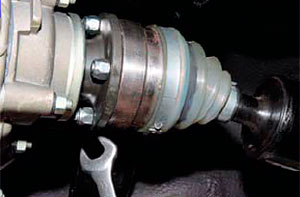

Опускаем раздаточную коробку на упоре Chevrolet Niva

4. Проворачивая вал рожковым ключом «на 13» по очереди отворачиваем четыре гайки крепления вала к фланцу ведущего моста.

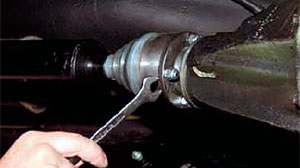

Отворачиваем гайки крепления вала к фланцу ведущего моста Chevrolet Niva

Примечание:

Гайки оснащены тефлоновыми вставками, предназначенными для предотвращения самопроизвольного отворачивания. Рекомендуется не допускать многократного использования гаек и своевременно заменять их на новые.

5. Для снятия гаек следует вставить монтажную лопатку в щель между ШРУСом и фланцем, после чего отжать ШРУС таким образом, чтобы он слегка сдвинулся по шлицам вала и позволил вынуть отвернутые гайки.

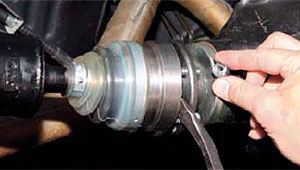

Слегка сдвинуть по шлицам вала и вынуть отвернутые гайки Chevrolet Niva

6. Затем двумя монтажными лопатками отжимаем ШРУС таким образом, чтобы шпильки крепления вышли из отверстий во фланце ведущего моста.

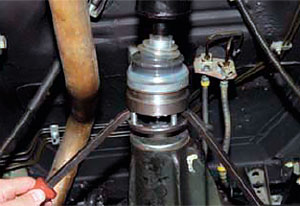

Двумя монтажными лопатками отжимаем ШРУС Chevrolet Niva

Примечание:

Снятая со шпилек крепления раздаточная коробка вполне позволяет это сделать. Если не освободить раздаточную коробку, то свободного хода шлицевых соединений обоих ШРУСов будет недостаточно.

7. Придерживая вал привода свободной рукой отворачиваем четыре гайки крепления вала к фланцу раздаточной коробки.

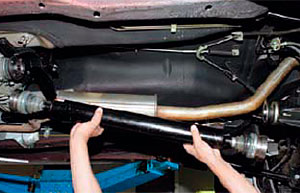

Отворачиваем гайки крепления вала к фланцу раздаточной коробки Chevrolet Niva

8. Снимаем вал.

Карданный вал на шрусах Chevrolet Niva

9. Устанавливаем вал привода в обратной последовательности.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: http://manual.x-niva.net/5-transmissiya/5-4-kardannaya-peredacha/5-4-6a-snyatie-i-ustanovka-vala-privoda-so-shrusami
