Проверка датчиков контрольных приборов Chevrolet Niva

Датчик указателя температуры охлаждающей жидкости

Датчик указателя температуры охлаждающей жидкости имеет переменный резистор, изменяющий свое сопротивление в зависимости от температуры охлаждающей жидкости. Для проверки датчика измерьте сопротивление на его выводах при помощи омметра и сравните с данными, приведенными в таблице.

Данные для проверки датчика указателя температуры охлаждающей жидкости

Датчик контрольной лампы давления масла

Датчик контрольной лампы давления масла установлен в головке блока цилиндров. Контакты датчика должны замыкаться и размыкаться при давлении 20-60 кПа (0,2-0,6 кгс/см²).

Датчик указателя уровня топлива

Датчик объединен с электробензонасосом, установленным в топливном баке. Датчик имеет переменный резистор из нихромовой проволоки. Подвижный контакт резистора перемещается рычагом с поплавком.

Данные для проверки датчика уровня топлива приведены на рисунке и в таблице. На контрольных уровнях топлива сопротивление датчика должно соответствовать указанным в таблице значениям. Измерение сопротивления проводить между контактами «1» и «3» разъема модуля ЭБН.

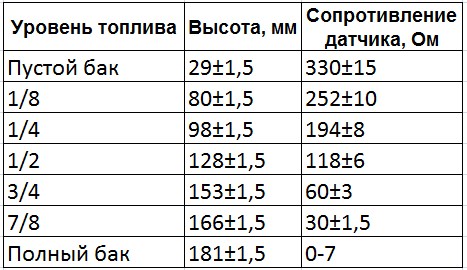

Данные для проверки датчика уровня топлива

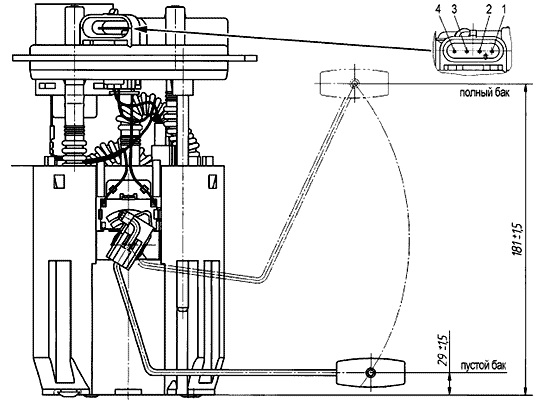

Положение поплавка датчика уровня топлива модуля ЭБН 21236-1139009-10

Датчик скорости

Микроэлектронный, работает на основе «эффекта Холла» и выдает импульсы напряжения прямоугольной формы. Выходное напряжение низкого уровня импульса должно быть не более 1 В, а высокого уровня – не менее 5 В. Одному километру пройденного пути соответствует 6000 импульсов датчика.
