Замена рабочего цилиндра заднего тормозного механизма Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Ключ для прокачки тормозов 8х10 мм
  • Гаечный ключ накидной прямой 10 мм (2 шт.)
  • Вороток под торцовую насадку
  • Удлинитель для торцового воротка
  • Насадка на вороток 10 мм
  • Домкрат подкатной
  • Опорная стойка
  • Емкость для тормозной жидкости
  • Башмак
  • Железная щётка

Детали и расходники:

  • Аэрозольная смазка типа WD-40
  • Рабочий цилиндр заднего тормозного механизма
  • Тормозная жидкость

Примечание:

Если в процессе эксплуатации появились следы подтекания тормозной жидкости на тормозном барабане и внутренней стороне колеса, замените рабочий цилиндр. Ремонт рабочего цилиндра часто не приводит к положительным результатам, к тому же для этого нужны специальные приспособления. Поэтому рекомендуется заменять цилиндр в сборе.

Полезный совет:

Для отворачивания гаек трубопроводов применяйте специальные ключи, так как гайки сильно затянуты и обычно корродированы, вследствие чего при пользовании обычными ключами грани гаек сминаются.

Ключ для прокачки тормозов Chevrolet Niva

1. Включите первую передачу и установите упорные бруски под передние колеса.

2. Снимите соответствующее колесо.

3. Железной щёткой очистите от грязи место крепления тормозной трубки и болты крепления тормозного цилиндра с обратной стороны тормозного щита. Чтобы легче отвернуть болты крепления цилиндра и гайку крепления тормозной трубки, нанесите на резьбовые соединения жидкость WD-40.

4. Снимите тормозной барабан, как описано здесь.

5. Поднимите рычаг стояночного тормоза, при этом верхние концы колодок выйдут из пазов поршня.

Рабочий цилиндр заднего тормозного механизма Chevrolet Niva

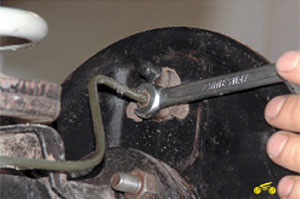

6. Отверните гайку крепления тормозной трубки к рабочему цилиндру.

Отверните гайку крепления тормозной трубки Chevrolet Niva

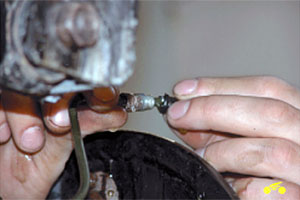

7. Заглушите отверстие трубки, например, колпачком клапана выпуска воздуха.

Заглушите отверстие трубки Chevrolet Niva

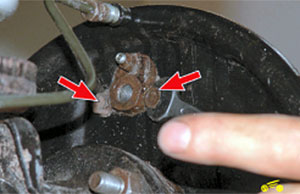

8. Отверните два болта крепления рабочего цилиндра, придерживая его, с другой стороны.

Отверните два болта крепления рабочего цилиндра Chevrolet Niva

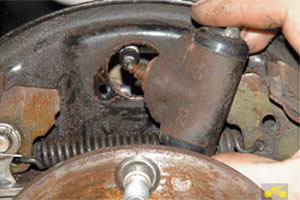

9. Снимите рабочий цилиндр.

Рабочий цилиндр заднего тормозного механизма Chevrolet Niva

Полезный совет:

После длительной эксплуатации гайка тормозной трубки «срастается» с трубкой в одно целое, и при попытке отвернуть гайку трубка скручивается и ломается. В этом случае только немного строньте гайку трубки, затем выверните болты крепления цилиндра и отсоедините его от трубки, свинчивая цилиндр с ее гайки. После отсоединения цилиндра от трубки подвижность освободившейся гайки можно восстановить, смочив ее тормозной жидкостью и поворачивая гайку ключом попеременно в обе стороны.

10. Устанавливайте рабочий цилиндр в порядке, обратном снятию.

11. Прокачайте тормозную систему (можно только рабочий цилиндр на заменяемом колесе), как описано здесь.

12. Обязательно установите защитный колпачок на клапан выпуска воздуха.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта
