Замена успокоителя цепи привода распределительного вала Chevrolet Niva

Инструменты:

• Отвёртка
• Ключ на 10
• Торцовый вороток
• Головка для торцового воротка на 10

Детали и расходники:

• Успокоителя цепи привода распределительного вала

Примечания:
Успокоитель расположен внутри передней части головки блока слева и прикреплен к ней снаружи двумя болтами. При износе или повреждении успокоителя на некоторых режимах работы двигателя могут возникнуть резонансные колебания ведущей ветви цепи, что может привести к перескакиванию цепи на зубьях звездочки распределительного вала и к серьезному повреждению двигателя.

1. Снимите крышку головки блока цилиндров, как описано здесь.

2. Снимите натяжитель цепи привода распределительного вала, как описано здесь.

3. Снимите звёздочку распределительного вала, как описано здесь.

4. Снимите с фланца распределительного вала звездочку, не разъединяя ее с цепью.

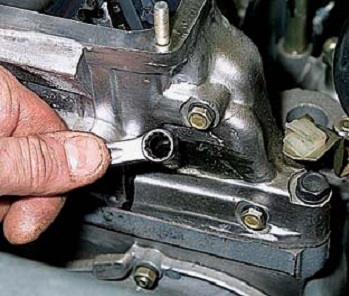

5. Выверните два болта крепления успокоителя, начав с нижнего болта.

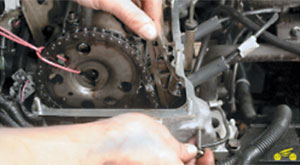

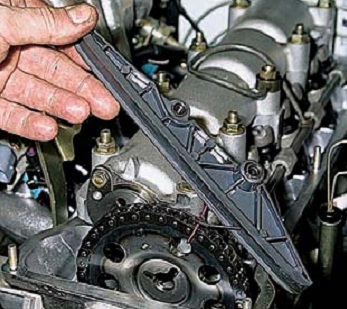

6. Закрепив звездочку вместе с цепью, как показано на фотографии, снимите успокоитель, вынув верхний болт крепления.

Предупреждение:
При снятии успокоителя надежно удерживайте его рукой, иначе упавший в масляный поддон успокоитель будет очень трудно извлечь.

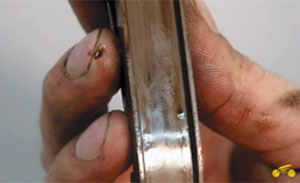

7. Осмотрите снятый успокоитель. Если на его рабочей поверхности есть глубокая выработка от цепи и сколы или на корпусе успокоителя есть трещины и обломы, замените успокоитель.

Примечание:
Обратите внимание на оригинальную форму успокоителя -он отличается от успокоителей, ранее применявшихся на двигателях ВАЗ. Приобретайте точно такой же успокоитель.

8. Устанавливайте новый успокоитель в порядке, обратном снятию.

9. Установите ранее снятые детали в обратном порядке.

Элементы механизма натяжения цепи:
1 – цепь;
2 – башмак натяжителя;
3 – трубка подвода масла к натяжителю (вариант 2);
4 – трубка подвода масла к натяжителю (вариант 1);
5 – болт крепления трубки;
6 – натяжитель цепи;
7 – звездочка распределительного вала;
8 – успокоитель;
9 – переходник;
10 – болт крепления трубки;
11 – датчик контрольной лампы давления масла;
12 – звездочка валика привода масляного насоса;
13 – звездочка коленчатого вала.
