Инструменты:
- Оправка A.60153/R
- Оправка A.90310/1
- Оправка A.90310/2
Ключ на 13
Молоток
Детали и расходники:
- Втулка выпускного клапана 4шт
- Втулка впускного клапана 4шт
Примечания:
Если увеличенные зазоры между направляющими втулками и стержнями клапанов не удается устранить заменой клапанов, замените направляющие втулки.

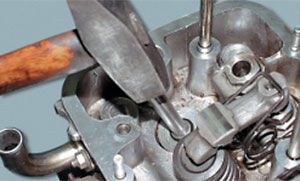

1. Для обеспечения доступа к втулкам первого и четвертого цилиндров отверните две крайние шпильки, мешающие установке оправки.
Полезный совет:
Шпильку отворачивайте, навернув на нее две гайки, взаимно контрящие друг друга. При возможности воспользуйтесь шпильковертом.

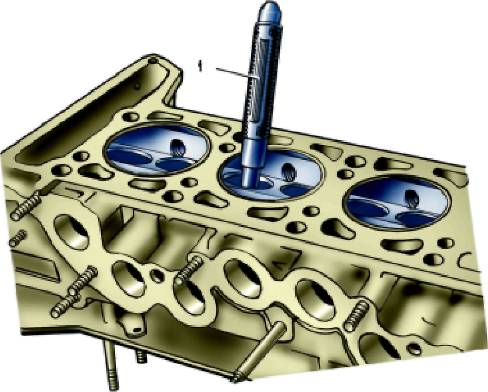

2. Переверните головку и легкими ударами молотка через оправку A.60153/R...
...выпрессуйте втулку в сторону привода клапанов.

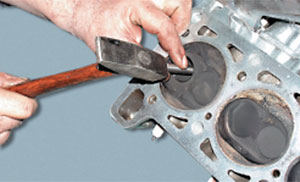

3. Установите новую втулку и легкими ударами молотка через оправку запрессуйте втулку до упора стопорного кольца в плоскость головки блока цилиндров.
Примечание:

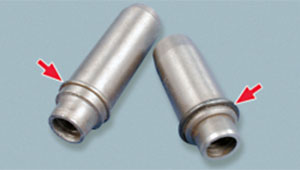

Втулки запрессовывайте с надетыми стопорными кольцами. Втулки впускных клапанов короче втулок выпускных клапанов. На внутренней поверхности втулок выполнены спиральные канавки для смазки клапанов: у втулок впускных клапанов - до половины длины отверстия, у втулок выпускных клапанов - по всей длине отверстия.
4. После запрессовки разверните отверстия во втулках оправками A.90310/1 и A.90310/2:
- впускных клапанов - до диаметра 8,022-8,040 мм;
- выпускных клапанов - до диаметра 8,029-8,047 мм.
