Замена средней тяги Chevrolet Niva

print share
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено

Инструменты:

  • Ключ на 22
  • Съемник для выпрессовки пальца шарового шарнира
  • Пассатижи

Детали и расходника:

  • Средняя рулевая тяга
  • WD-40

Примечания:
Погнутые рулевые тяги следует заменять обязательно, так как правка этого ответственного элемента рулевого управления недопустима вследствие того, что в материале тяги могут появиться трещины.
Работу удобнее выполнять на подъемнике. Можно выполнить ее и на автомобиле, установленном на опоры. Замена средней тяги показана на примере отсоединения шарового шарнира от сошки рулевого механизма. Отсоединяйте тягу от маятникового рычага аналогично.

1. Снимите соответствующее колесо.

2. Выпрессуйте палец шарового шарнира боковой тяги из сошки рулевого механизма и отведите боковую тягу в сторону, как описано здесь.

3. Снятию поперечной тяги мешает картер редуктора переднего моста (пальцы шаровых шарниров тяги не удается вывести полностью из проушин сошки и маятникового рычага). Поэтому отсоедините от стабилизатора редуктор переднего моста, для чего отверните четыре гайки крепления скоб крепления стабилизатора к картеру редуктора. Под собственным весом редуктор провернется на передних опорах, и между ним и тягой откроется зазор, достаточный для снятия тяги.
Замена средней тяги Chevrolet Niva

4. Расшплинтуйте гайку крепления пальца шарового шарнира средней тяги к сошке рулевого механизма.
Замена средней тяги Chevrolet Niva

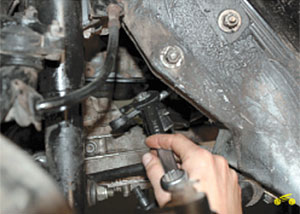

5. Отверните гайку.
Замена средней тяги Chevrolet Niva

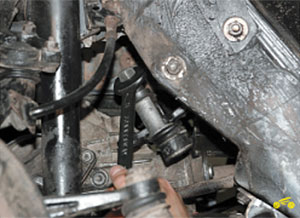

6. Установите съемник и выпрессуйте палец шарового шарнира из бобышки сошки рулевого механизма.
Замена средней тяги Chevrolet Niva

7. Снимите рулевую тягу.
Замена средней тяги Chevrolet Niva

8. Устанавливайте новую рулевую тягу и остальные снятые узлы в порядке, обратном снятию.

9. Тягу при установке на автомобиль ориентируем так, чтобы ее продольная ось находилась впереди осей шарниров.
Замена средней тяги Chevrolet Niva

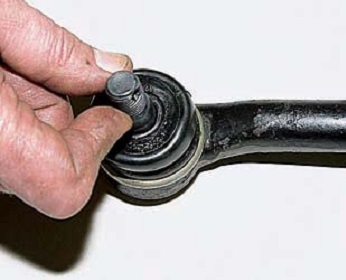

10. Палец левого шарнира (вставляемый в отверстие сошки) помимо вращения, может качаться (в отличие от правого).
Замена средней тяги Chevrolet Niva

11. Устанавливаем среднюю тягу в обратной последовательности.

Полезный совет:
При повреждении пыльника рулевой, замените его, как описано здесь.

В статье не хватает:

  • Качественных фото ремонта

Источник: http://manual.x-niva.net/7-rulevoe-upravlenie/7-13-zamena-srednej-tyagi
