Снятие и установка промежуточного вала Chevrolet Niva

Инструменты:

• Гаечный ключ накидной прямой 13 мм
• Гаечный ключ накидной прямой 19 мм (2 шт.)
• Отвертка плоская большая
• Молоток малый
• Зубило
• Бородок
• Лом

Детали и расходники:

• Самоконтрящиеся гайки (4 шт.)
• Уплотнительное кольцо фланца
• Центрирующая втулки фланца
• Хомут червячного типа не менее 150 мм

Примечание:

Работу выполняем на смотровой канаве или эстакаде.

Снятие и установка промежуточного вала Шевроле Нива

1. Ключом «на 13» отворачиваем четыре гайки крепления корпуса шарнира промежуточного вала к фланцу ведущего вала раздаточной коробки.

Предупреждение:

Повторное использование самоконтрящихся гаек не допускается, замените их новыми!

2. При помощи молотка и зубила аккуратно отметьте взаимное расположение корпуса ШРУСа и фланца раздаточной коробки.

3. Ослабьте гайки крепления опор силового агрегата, при помощи лома сдвиньте его вперед на 1,5–2,0 см и

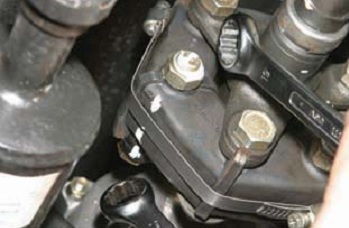

4. Надеваем хомут червячного типа на эластичную муфту. Диаметр хомута должен быть не менее 150 мм. Можно использовать два хомута диаметром около 80 мм, соединенных друг с другом.

5. Накидным ключом «на 19» отворачиваем гайку болта крепления муфты к фланцу вторичного вала коробки передач, удерживая головку болта от проворачивания ключом того же размера.

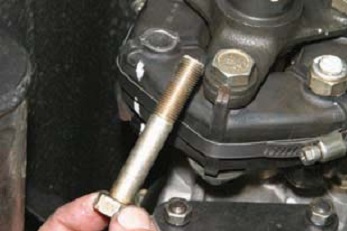

6. Извлеките болты из отверстий муфты и фланца. Если болты выходят тяжело, воспользуйтесь бородком и молотком.

7. Вынимаем болт.

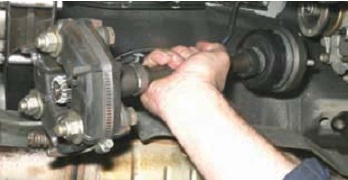

8. Поворачивая промежуточный вал, аналогично отворачиваем гайки двух других болтов крепления муфты и вынимаем болты.Сдвигая промежуточный вал в направлении коробки передач, выводим шпильки корпуса шарнира из отверстий фланца вала раздаточной коробки.

9. Выведите шпильки шарнира из отверстий фланца.

10. Снимите промежуточний вал Шевроле Нива.

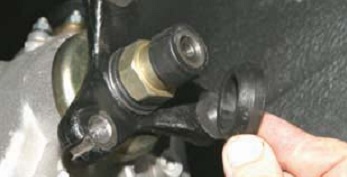

11. Для замены уплотнительного кольца, снимаем его с пояска гайки крепления фланца вторичного вала коробки передач.

12. Для замены центрирующей втулки необходимо отвернуть гайку крепления фланца вторичного вала коробки передач (см. «Замена сальника вторичного вала»).

13. Устанавливайте промежуточный вал в порядке, обратном снятию.
