Замена подушек подвески раздаточной коробки Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Яма/Эстакада
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной прямой 13 мм
  • Гаечный ключ накидной прямой 17 мм
  • Регулируемая опора
  • Вороток под торцевую насадку 3/4
  • Насадка на вороток 13 мм
  • Насадка на вороток 17 мм

Детали и расходники:

  • Кронштейн подвески к раздаточной коробки (3 шт)
  • Резиновая втулка поперечины (2 шт)
  • Аэрозольная смазка типа WD-40
  • Графитовая смазка

1. Работу проводим на смотровой канаве или эстакаде.

Подставляем под раздаточную коробку регулируемую опору.

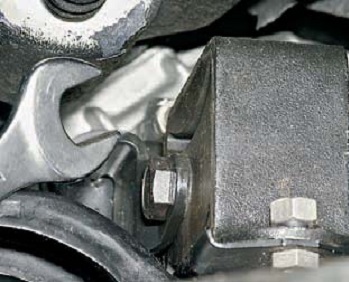

2. Накидным ключом «на 17» отворачиваем гайку крепления левого кронштейна подвески к раздаточной коробке.

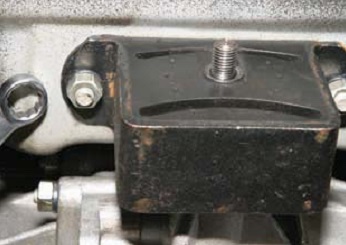

Гайка крепления левого кронштейна подвески к раздаточной коробке Chevrolet Niva

3. Накидным ключом или головкой «на 13» отворачиваем две гайки крепления левого кронштейна к кузову.

Две гайки крепления левого кронштейна к кузову, раздаточной коробки Chevrolet Niva

4. Опустив раздаточную коробку на регулируемой опоре, снимаем левый кронштейн подвески.

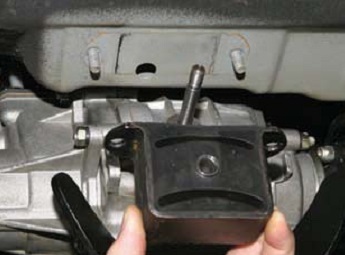

Кронштейн подвески, раздаточной коробки Chevrolet Niva

5. Правый кронштейн подвески раздаточной коробки снимаем аналогично, но предварительно необходимо демонтировать задний защитный экран пола кузова, расположенный над каталитическим нейтрализатором, как описано здесь.

Для снятия заднего кронштейна подвески раздаточной коробки отворачиваем четыре гайки крепления боковых кронштейнов подвески к кузову (см. выше).

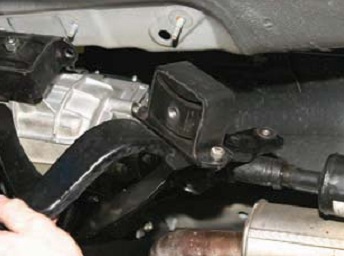

Накидным ключом или головкой «на 13» отворачиваем две гайки крепления поперечины заднего кронштейна к кузову.

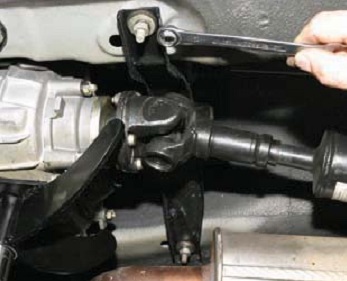

Две гайки крепления поперечины заднего кронштейна к кузову, раздаточной коробки Chevrolet Niva

6. Опускаем коробку так, чтобы поперечина сошла со шпилек кузова.

Головкой «на 17» с удлинителем отворачиваем гайку болта крепления кронштейна подвески к кронштейну раздаточной коробки.

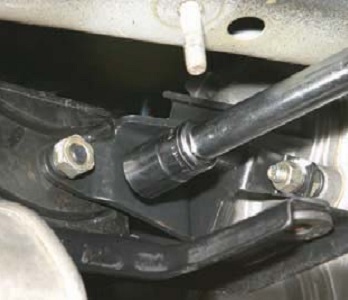

Гайка болта крепления кронштейна подвески к кронштейну раздаточной коробки Chevrolet Niva

7. Удерживая болт от проворачивания ключом «на 17».

Болт крепления кронштейна подвески к кронштейну раздаточной коробки Chevrolet Niva

8. Вынимаем болт из отверстий кронштейнов. Выводим задний кронштейн подвески из кронштейна раздаточной коробки.

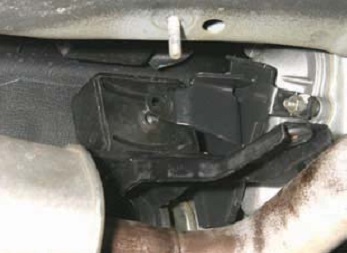

Задний кронштейн подвески раздаточной коробки Chevrolet Niva

9. Cнимаем поперечину в сборе с кронштейном подвески.

Поперечина в сборе с кронштейном подвески, раздаточной коробки Chevrolet Niva

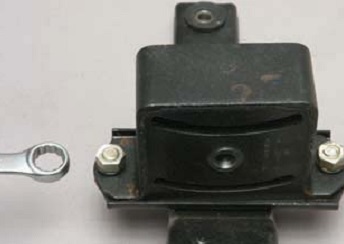

10. Ключом «на 13» отворачиваем две гайки крепления кронштейна подвески к поперечине.

Гайки крепления кронштейна подвески к поперечине  раздаточной коробки Chevrolet Niva

11. Если болты проворачиваются, удерживаем их ключом того же размера. Вынимаем болты. Разъединяем кронштейн подвески и поперечину.

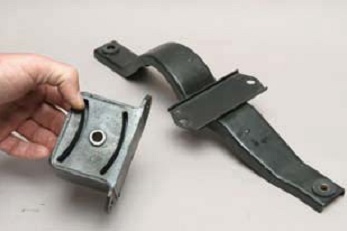

Кронштейн подвески и поперечина раздаточной коробки Chevrolet Niva

12. Для замены резиновой втулки поперечины, вынимаем из ее отверстия металлическую распорную втулку.

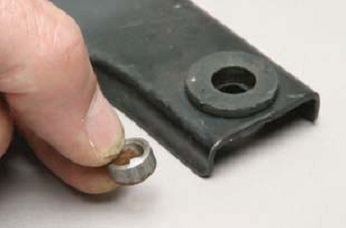

Металлическая распорная втулка поперечины, раздаточной коробки Chevrolet Niva

13. Аналогично вынимаем другую резиновую втулку.

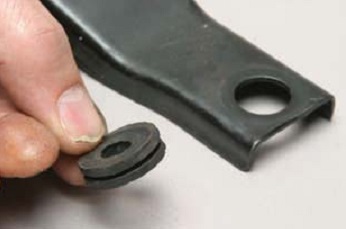

Резиновая втулка поперечины раздаточной коробки Chevrolet Niva

14. Установку кронштейнов подвески раздаточной коробки проводим в обратной последовательности.

Примечание:

Резьбовые соединения, смажьте графитовой смазкой перед тем как закручивать, что бы в будущем не заржавело.

В статье не хватает:

  • Фото инструмента
  • Фото деталей и расходников
  • Качественных фото ремонта

Источник: Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство "За рулём".
