Замена эластичной муфты Chevrolet Niva

Инструменты:

• Гаечный ключ накидной прямой 19 мм (2 шт.)
• Вороток под торцевую насадку 3/4
• Насадка на вороток 19 мм
• Отвертка крестовая средняя

Детали и расходники:

• Хомут червячного типа не менее 150 мм
• Эластичная муфты

Примечание:

Эластичную муфту вала меняем при наличии на ней трещин или отслоения резины.

1. Снимаем промежуточный вал, как описано здесь.

2. Ключом «на 19» отворачиваем гайку болта крепления муфты к фланцу, удерживая болт от проворачивания ключом того же размера.

3. Аналогично отворачиваем гайки двух других болтов крепления муфты и вынимаем болты.

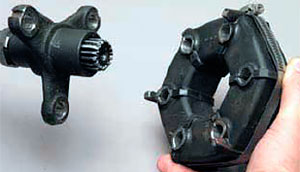

4. Разъединяем муфту и фланец.

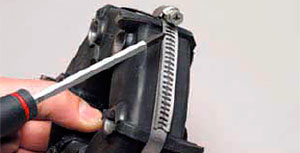

5. Перед установкой новой эластичной муфты обжимаем ее хомутом.

6. Устанавливаем эластичную муфту в обратной последовательности. После установки муфты необходимо проверить балансировку промежуточного вала в сборе.
