Снятие и установка нижнего рычага передней подвески Chevrolet Niva

Инструменты:

• Гаечный ключ накидной прямой 13 мм (2 шт.)
• Гаечный ключ накидной прямой 17 мм
• Гаечный ключ накидной прямой 19 мм
• Гаечный ключ накидной прямой 22 мм (2 шт.)
• Гаечный ключ накидной прямой 24 мм (2 шт.)
• Вороток под торцовую насадку 3/4
• Насадка на вороток 13 мм
• Насадка на вороток 17 мм
• Насадка на вороток 19 мм
• Насадка на вороток 22 мм
• Насадка на вороток 24 мм
• Домкрат
• Бородок
• Молоток малый

Детали и расходники:

• Нижний рычаг передней подвески
• Ось нижнего рычага
• Упорные шайбы
• Графитовая смазка

Примечание:

Снимайте рычаг для замены при наличии у него механических повреждений или для замены изношенных сайлент-блоков.

1. Вывешиваем и снимаем колесо. Снимаем пружину, как описано здесь.

2. Ключом «на 24» отворачиваем гайку оси нижнего рычага, удерживая ось от проворачивания ключом «на 19».

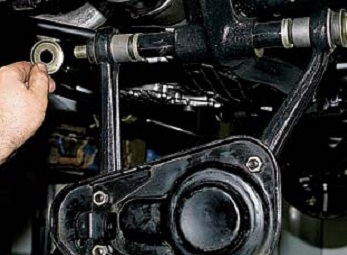

3. Снимаем упорную шайбу.

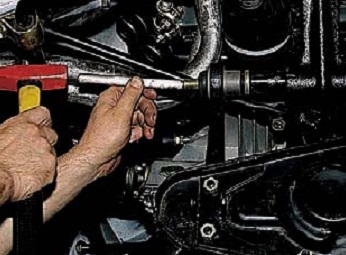

4. Выколоткой из мягкого металла выбиваем ось.

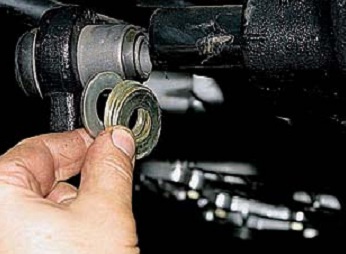

5. Снимаем упорные шайбы.

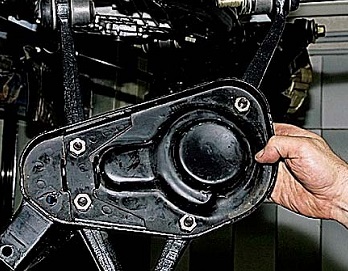

6. Вынув ось, снимаем нижний рычаг в сборе с опорной чашкой пружины.

7. При необходимости отверните гайки болтов крепления опорной чашки пружины передней подвески.

8. Перед установкой смажьте ось.

9. Смажьте втулки в поперечине передней подвески консистентной смазкой.

10. Установите снятые детали в порядке, обратном снятию.

Примечания:

Гайки оси рычага затягивайте, когда подвеска будет нагружена массой автомобиля (на смотровой канаве или эстакаде). При работе на подъемнике подставьте под нижний рычаг опору и слегка опустите автомобиль (при работе на площадке поднимите нижний рычаг домкратом) так, чтобы положение рычагов примерно соответствовало их положению под нагрузкой.
После замены рычага проверьте и при необходимости отрегулируйте углы установки колес. Воспользуйтесь услугами мастерских, имеющих специальное оборудование.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник: Chevrolet niva устройство, эксплуатация, обслуживание и ремонт. Издательство "За рулём".
