Замена втулки валика и шестерни привода масляного насоса Chevrolet Niva

Инструменты:

• Оправка А.60333/1/2
• Оправкой А.60326/R
• Развертка А.90353
• Развёртка 16,016–16,037 мм
  Молоток

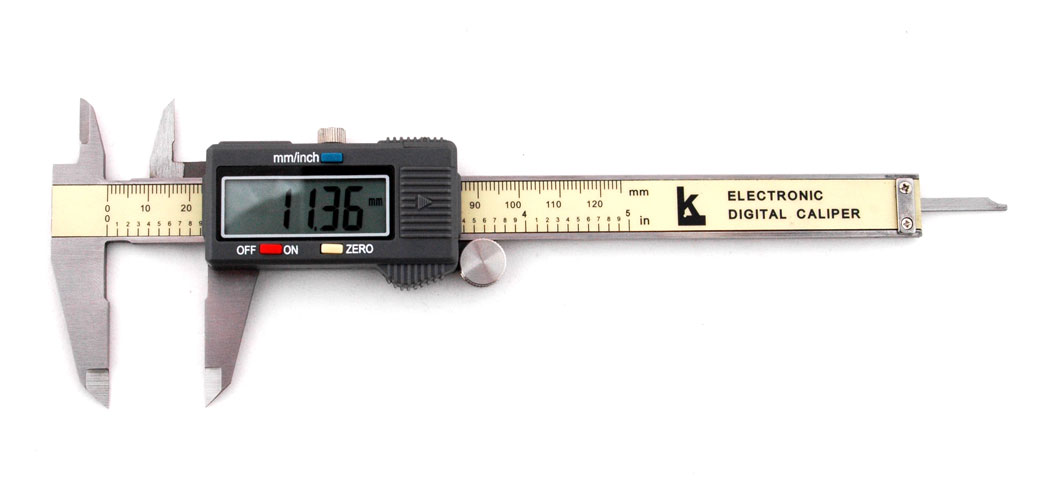

  Штангенциркуль

Детали и расходники:

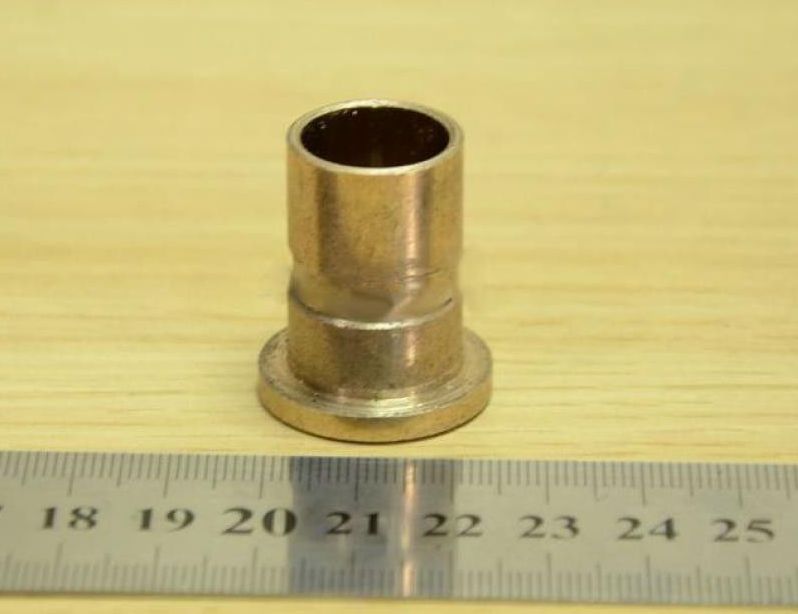

• Втулки валика привода масляного насоса 2шт
• Втулка шестерни привода масляного насоса

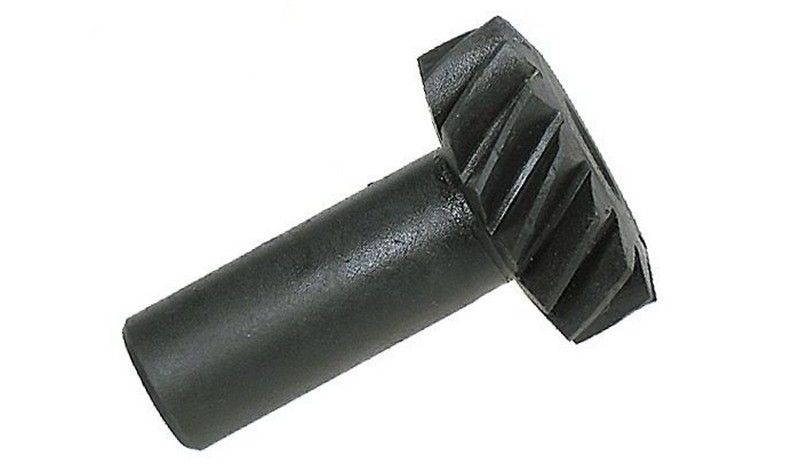

• Шестерня привода масляного насоса

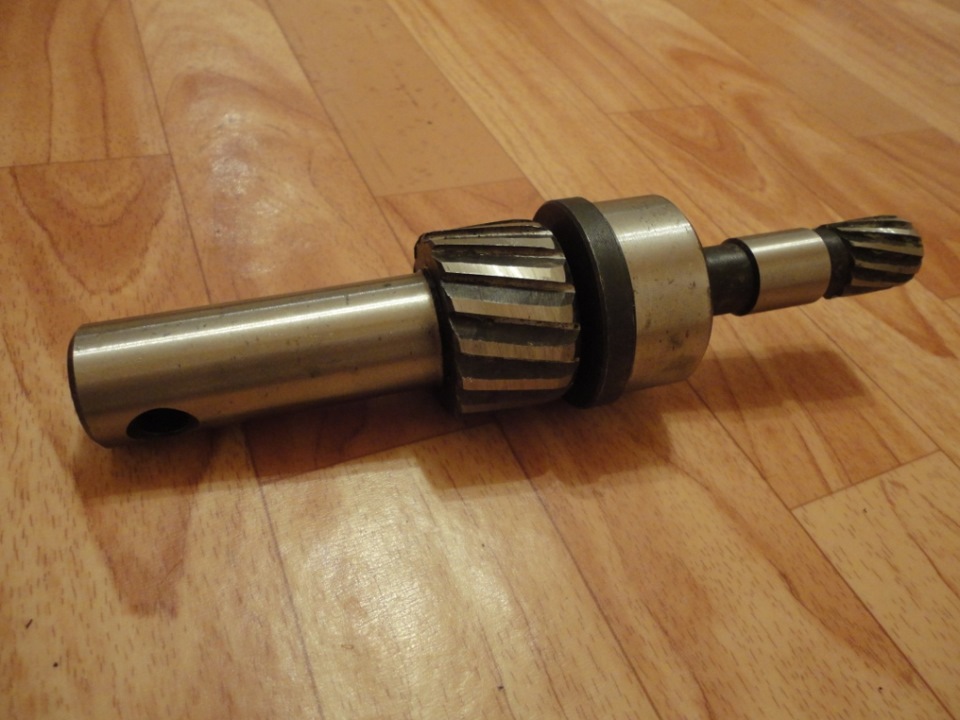

• Валик привода масляного насоса

Примечания:
На поверхностях опорных шеек валика и на рабочей поверхности эксцентрика не должно быть вмятин и рисок.

На зубьях шестерен привода масляного насоса и распределителя зажигания не допускаются выкрашивания, сколы, забоины, наклеп. При таких дефектах замените шестерни и валик новыми.

Втулки валика привода масляного насоса

Примечания:
Проверьте внутренний диаметр втулок, их запрессовку в гнездах, а также совпадение смазочного отверстия в передней втулке с каналом в блоке цилиндров (проворачивание втулки). Внутренняя поверхность должна быть гладкой и без задиров.

1. Измерив диаметры валика и втулок, штангенциркулем, определите зазоры между втулками и опорными поверхностями валика.

2. Если зазор превышает 0,15 мм (предельный износ), а также при повреждении поверхностей втулок или ослабление их запрессовки, замените втулки новыми.

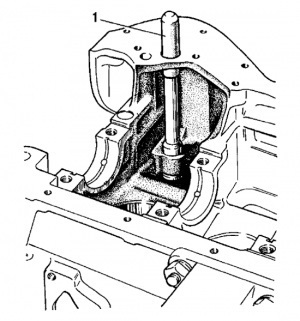

Снятие и установка втулок валика привода масляного насоса и распределителя зажигания:
1 – оправка А.60333/1/2.

При замене пользуйтесь как для снятия, так и для установки, оправкой А.60333/1/2, соблюдая следующее:
а) втулки должны быть запрессованы в гнезда, при этом отверстие для масла в передней втулке должно находится против канала в блоке цилиндров;
б) после запрессовки втулки должны быть окончательно обработаны и доведены по внутреннему диаметру. Чтобы обеспечить полную соосность втулок валика, для их доводки применяется развертка А.90353, которой одновременно обрабатываются обе втулки.

Втулка шестерни привода масляного насоса

1. Проверьте запрессовку втулки. Внутренняя поверхность должна быть гладкой и без задиров, в противном случае втулку замените.

2. Для выпрессовки и запрессовки втулки пользуйтесь оправкой А.60326/R.

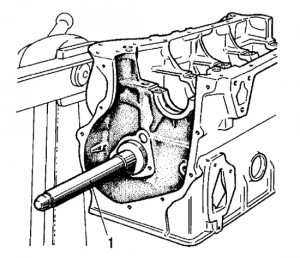

Выпрессовка втулки шестерни привода масляного насоса и распределителя зажигания:
1 – оправка А.60326/R.

3. После запрессовки втулку обработайте подходящей разверткой  до 16,016–16,037 мм.
