Снятие и установка компрессора Chevrolet Niva

Снятие компрессора​ Шевроле Нива

Откройте капот и отсоедините клемму "минус" от аккумуляторной батареи.

Откачайте хладагент из системы кондиционирования, в соответствии с инструкцией на сервисное оборудование.

Снимите шумоизоляционный экран, защитную пластину и брызговик двигателя.

Отсоедините штекерную колодку жгута проводов от электродвигателя омывателя стекла ветрового окна.

Снимите бачок омывателя и отведите его в сторону.

Отверните на 3 – 4 оборота болты 1 (рис.10.25.9-1) крепления кронштейна натяжного ролика, ослабьте вращением болта 3 натяжение ремня привода компрессора и снимите ремень 4 со шкива компрессора.

Рис.10.25.9-1. Узел натяжения ремня привода компрессора:

1 – болты крепления кронштейна натяжного ролика;

2 – натяжной ролик;

3 – болт механизма натяжения;

4 – ремень привода компрессора.

Отсоедините штекерную колодку жгута системы зажигания от колодки компрессора.

Отверните болт 3 (рис.10.25.9-2), снимите фланец 4 компрессора и отсоедините трубопроводы 2 и 5 от компрессора.

ВНИМАНИЕ:

Установите на шланги технологические заглушки, для предотвращения утечки компрессорного масла.

Отверните три болта 1 (рис.10.25.9-3) крепления компрессора к кронштейну и снимите компрессор 4.

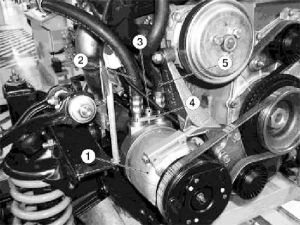

Рис.10.25.9-2. Крепление трубопроводов на компрессоре:

1 – компрессор;

2 – трубопровод низкого давления;

3 – болт крепления фланца компрессора;

4 – фланец компрессора;

5 – трубопровод нагнетающий.

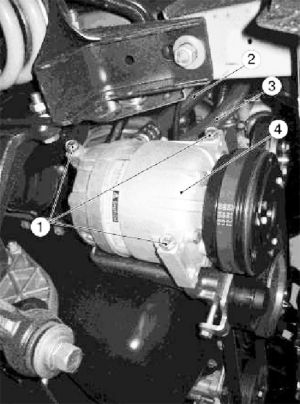

Рис.10.25.9-3. Снятие компрессора:

1 – болты крепления компрессора;

2 - трубопровод низкого давления;

3 - трубопровод нагнетающий;

4 – компрессор.

Установка компрессора Шевроле Нива

Установите компрессор на кронштейн двигателя и закрепите тремя болтами 1 (рис.10.25.9-3): момент затяжки болтов – 20…24 Н.м (2,0…2,4 кгс.м).

Извлеките из трубопроводов технологические заглушки, установите новые уплотнительные кольца, смазанные компрессорным маслом.

Установите на компрессор трубопроводы, фланец компрессора и заверните болт крепления фланца: момент затяжки болта – 50 Н.м (5,0 кгс.м).

Установите на шкив компрессора ремень привода.

ВНИМАНИЕ:

Ремень на шкив компрессора устанавливайте со стороны двигателя.

Произведите натяжение ремня вращением болта 3, рис.10.25.9-1, и затяните болты крепления натяжного ролика. Момент затяжки болтов – 20…24 Н.м (2,0…2,4 кгс.м). Натяжение ремня при измерении на верхней ветви должно соответствовать значению прибора для определения частоты колебаний (173±3) Гц.

Присоедините штекерную колодку жгута системы зажигания к колодке компрессора.

Установите бачок омывателя стекла ветрового окна и присоедините штекерную колодку жгута системы зажигания к насосу омывателя.

Установите брызговик двигателя, защитную пластину и шумоизоляционный экран.

Присоедините клемму "минус" к аккумуляторной батарее.

Выполните заправку системы кондиционирования хладагентом согласно документации на сервисное оборудование.

ПРЕДУПРЕЖДЕНИЕ:

Категорически запрещается проводить заправку через трубопровод высокого давления (красный сервисный шланг) при работающем двигателе и включенном кондиционере. Для предотвращения повреждения заправочного оборудования или травмы, заправку при работающем двигателе и включенном кондиционере проводить только через трубопровод низкого давления (синий сервисный шланг). Все работы с хладагентом выполнять в защитных очках.
