Особенности конструкции системы выпуска отработавших газов Chevrolet Niva

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Не обозначено
Автосервисы рядом

Система выпуска отработавших газов Евро-2.

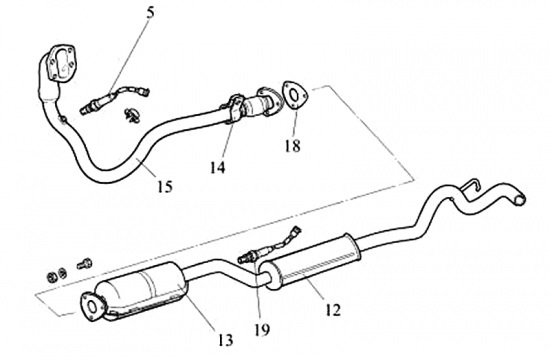

Система выпуска отработавших газов Евро-3.
Компоненты система выпуска отработавших газов:
1 – пластина;
2 – шпилька;
3 – прокладка;
4 – гайка;
5 – датчик концентрации кислорода управляющий;
6 – кронштейн;
7 – уплотнительное кольцо;
8 – передний экран защиты пола кузова;
9 – задний экран защиты пола кузова;
10 – подушка подвески глушителя;
11 – основной глушитель;
12 – дополнительный глушитель;
13 – нейтрализатор;
14 – хомут;
15 – приемная труба;
16 – коническая пружина;
17 – болт;
18 – прокладка;
19 – датчик концентрации кислорода диагностический.

Отработавшие газы отводятся из двигателя через выпускной коллектор, приемную трубу 15, нейтрализатор 13, дополнительный глушитель 12 и основной глушитель 11.

Имеется две конструкции приемной трубы и нейтрализатора с дополнительным глушителем в сборе для выполнения норм токсичности Евро-2 и Евро-3.

Приемная труба под нормы Евро-2 имеет встроенный управляющий датчик 5 концентрации кислорода и соединяется с фланцем нейтрализатора с помощью подвижного шарнира. Между фланцами помещено металлографитовое уплотнительное кольцо 7 со сферической поверхностью.

Приемная труба под нормы Евро-3 в своей конструкции имеет управляющий датчик 5 концентрации кислорода и компенсатор колебаний, возникающих при работе двигателя и во время движения автомобиля, и соединяется с фланцем нейтрализатора с помощью трех болтов с гайками. Между фланцами приемной трубы и нейтрализатора установлена прокладка 18. В трубе за нейтрализатором установлен диагностический датчик 19 концентрации кислорода.

Приемная труба 15 крепится гайками на шпильки выпускного коллектора, между ними устанавливается уплотнительная прокладка 3. Под гайки крепления к коллектору ставятся стопорные пластины 1. Второй конец приемной трубы при помощи хомута 14 крепится к кронштейну 6, установленному на крышке коробки передач.

Нейтрализатор 13 и дополнительный глушитель 12 составляют неразборный узел, который крепится к основному глушителю хомутом, и подвешиваются совместно с основным глушителем 11 к полу кузова с помощью двух подушек 10. Глушители вместе с трубами образуют неразборные узлы и при ремонте заменяются новыми.

Полезный совет:
Периодически проверяйте систему выпуска отработавших газов. При повышенном уровне шума от системы выпуска проверьте ее герметичность. Для этого пустите двигатель и осмотрите всю систему. Проведя рукой над местами возможной утечки, не касаясь узлов, вы сразу ощутите утечку газов. При необходимости замените проржавевшие и прогоревшие узлы.

При невозможности заменить дефектный узел новым можно временно восстановить его работоспособность, наложив металлическую заплатку на поврежденное место и закрепив ее хомутами или проволокой. Под заплатку рекомендуется подложить лист асбеста.

Предупреждение:
Перед ремонтом системы выпуска дайте ей остыть, так как во время работы двигателя она нагревается до высокой температуры. Выхлопные газы ядовиты, и отравление ими происходит незаметно, поэтому перед пуском двигателя в гараже обязательно откройте ворота!
