Снятие рампы подачи масла к гидроопорам рычагов клапанов Chevrolet Niva

Снимаем крышку головки блока цилиндров.

Головкой «на 13» отворачиваем гайку (1) крепления наконечника трубки и две гайки (2) крепления кронштейнов рампы подачи масла к гидроопорам рычагов клапанов.

Эти же гайки крепят корпус подшипников распределительного вала.

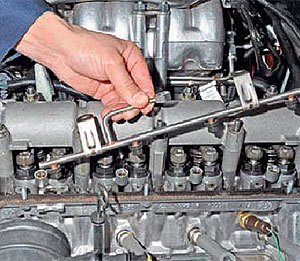

Тянем рампу вверх и, преодолевая сопротивление уплотнительных резиновых втулок, надетых на концы трубок рампы, выводим концы трубок из отверстий переходников гидроопор.

Перед установкой рампы подачи масла к гидроопорам проверяем состояние втулок. При обнаружении на них разрывов и трещин, а также при потере эластичных свойств резины заменяем втулки новыми.
