Замена топливного бака и его наливной трубы Chevrolet Niva

Инструмент:

• Торцовый вороток
• Головка для торцового воротка на 8
• Головка для торцового воротка на 10
• Головка для торцового воротка на 13
• Головка для торцового воротка на 17
• Отвёртка плоская
• Отвёртка крестовая
• Накидной ключ на 10

Детали и расходники:

• Топливный бак

Снятие топливного бака:

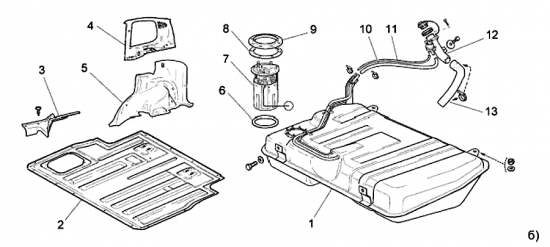

а) для ЭСУД с контроллером МР7.0;
б) для ЭСУД с контроллером М7.9.7;
1 – топливный бак;
2 – крышка топливного бака;
3 – облицовка порога задняя;
4 – обивка стойки задка правая;
5 – обивка арки и боковины правая;
6 – прокладка;
7 – электробензонасос;
8 – дистанционное кольцо;
9 – прижимное кольцо;
10 – шланг воздушных патрубков;
11 – шланг венти- ляции топливного бака;
12 – наливная труба;
13 – шланг наливной трубы.

Примечания:
При обнаружении течи топлива из бака рекомендуется заменить бак. Если часто засоряется сетка топливного насоса, снимите и промойте бак.

Если обнаружена течь по линии стыка верхней и нижней частей бака, можно эти места пропаять (рекомендуется делать в специализированных мастерских). Для этого вылейте остатки бензина, тщательно промойте и просушите бак. Затем место течи запаяйте мягким припоем.

Предупреждения:
Паять можно только тщательно промытый и просушенный бак, не содержащий паров бензина, иначе при пайке пары могут воспламениться.
Для промывки топливного бака используйте моющие средства: «Лобомид», МС или МЛ.
Затем, чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды. Тщательно просушите бак.

Замена топливного бака и его наливной трубы на Шевроле Нива

1. Снизьте давление в системе питания, как описано здесь.

2. Отсоедините провод от клеммы «-» аккумуляторной батареи.

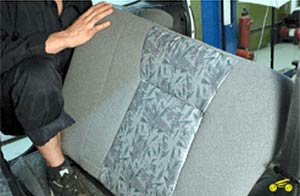

3. Откиньте вперед обе части подушки заднего сиденья.

4. Снимите коврик багажника.

5. Переместите замки задних ремней безопасности в багажник, пропустив их под спинкой заднего сиденья.

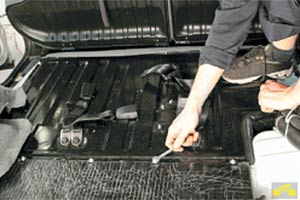

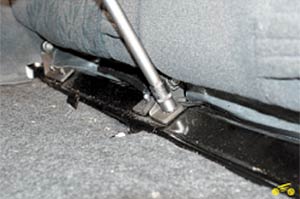

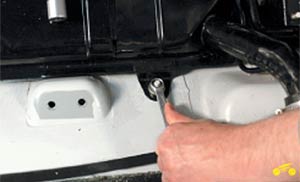

6. Отверните шесть гаек крепления спинок заднего сиденья.

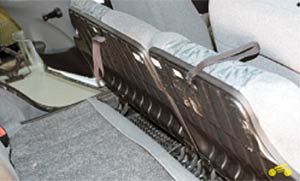

7. Снимите спинки.

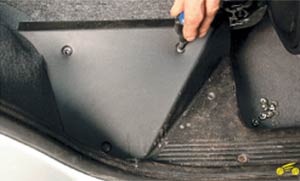

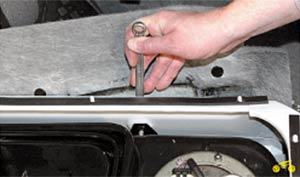

8. Выверните винты крепления задних накладок обивки с обеих сторон и снимите накладки.

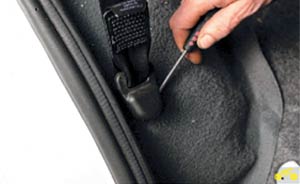

9. Снимите декоративные накладки боковых болтов крепления задних ремней безопасности.

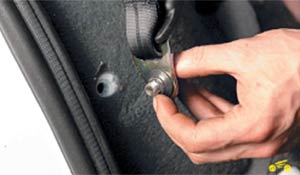

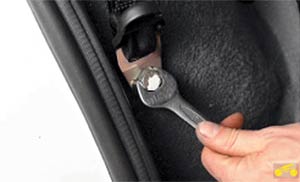

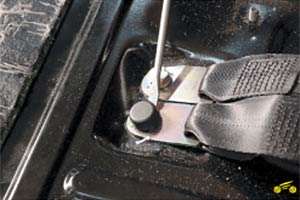

10. Выверните болты и отведите ремни в сторону.

 Примечание
Обратите внимание: на болтах установлены дистанционные и противошумные шайбы. Не потеряйте их.

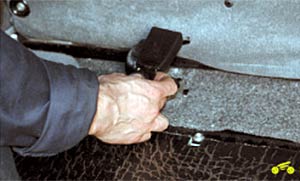

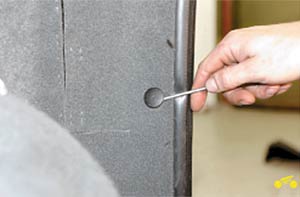

11. Извлеките пистоны крепления правой обивки багажника.

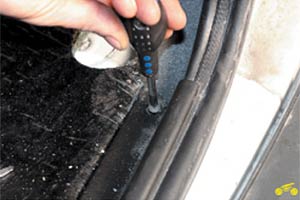

12. Выверните винты ее крепления.

13. Снимите обивку.

14. Отверните шесть гаек крепления поперечины спинки заднего сиденья, снимите шайбы.

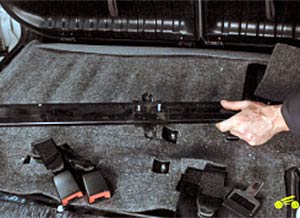

15. Снимите поперечину.

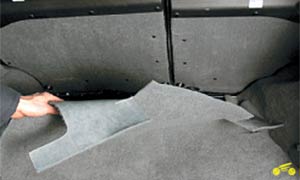

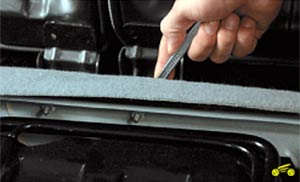

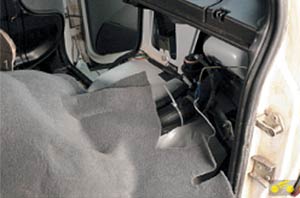

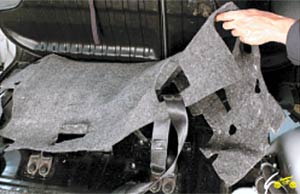

16. Снимите шумоизоляционный коврик пола багажника.

17. Отверните гайки крепления крышки отсека топливного бака.

18. Снимите декоративные колпачки болтов среднего крепления задних ремней безопасности.

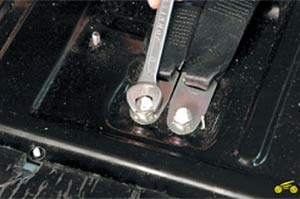

19. Выверните болты и снимите крышку отсека топливного бака.

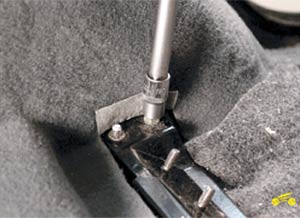

20. Выверните болты крепления подушек заднего сиденья.

21. Отведите в сторону коврик пола и выверните болты крепления передних опор топливного бака.

22. Отверните гайки крепления задних опор топливного бака.

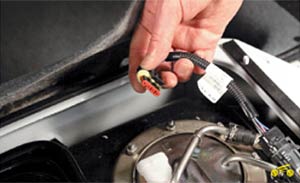

23. Отсоедините от топливного насоса провода и шланги.

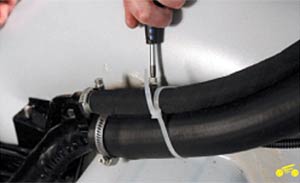

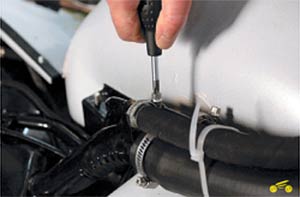

24. Ослабьте хомуты крепления подающего и воздухоотводящего шлангов наливной трубы.

25. Шланга системы улавливания паров топлива, снимите шланги с патрубков топливного бака и извлеките бак.

26. Устанавливайте топливный бак и все снятые детали в последовательности, обратной снятию.
