Открываем багажник с пульта охраны (для тех у кого не SE)

Позволяет открывать багажник автоматически с пульта охраны.
Потребуется соленоид, например FALCON, стоит 300 рублей, автомобильное реле 12в, ток обмотки 80 мА, с одной группой замыкающих контактов, цена 45 рублей.
Итак, инструкция:
1. Вынимаем блок сигнализации, он находится под рулевой колонкой, пользуясь инструкцией находим нужный разъем и сигнальный вывод. (дополнительный канал или канал управления багажником).
2. Реле устанавливаем рядом с блоком сигнализации. Минусовой провод катушки реле подсоединяем к сигнальному выходу сигналки (дополнительный канал или канал управления багажником), плюсовой к красному проводу сигнализации (по инструкции этот провод идет к аккумулятору через предохранитель 3А. Там же отыскиваем красно-белый провод (питание фар), этот провод идет на аккумулятор через предохранитель 10А. В красно-белом проводе делаем врезку, подключаем провод, который в дальнейшем через предохранитель 7,5А (идет в комплекте к замку) и через контактную группу реле пойдет на замок. Все тщательно изолируем (изолента того же цвета, что использовал дилер при установке сигналки.
3. Снимаем все пороги по левой стороне, накладку (в ногах с левой стороны, где стоит Relay module), также снимаем диван пассажирского сидения.
4. Протаскиваем под обшивкой провод питания соленоида (от реле) прямо в багажник. В комплекте к замку был провод со всеми контактными вставками, примерно 5 метров. Когда провод будет в багажнике, все пороги ставим на место.
5. В багажнике, снимаем нижнюю пластиковую накладку (три пистона, два по бокам, один, где запаска), которая закрывает замок. Слева, в 20 см от основного замка, размечаем будущие отверстия для крепления кронштейна соленоида. Сверлим отверстия. Прикручиваем соленоид. Подводим к нему плюсовой провод питания (этот провод маскируем под обшивкой багажника). Минусовой перекручиваем к кронштейну соленоида.
6. В замке багажника уже имеется отверстие для подводки тросика соленоида (там же рядом находится и штатный тросик, для открывания из салона, все подлключаем, проверяем, регулируем и готово. Ставим на место пластиковую накладку багажника. Все!!!
В заключении хочу отметить, все накладки, пороги и т.д, снимаются очень легко, все на металлических клипсах, что-либо сломать не реально.

Необходимые прибамбасы.

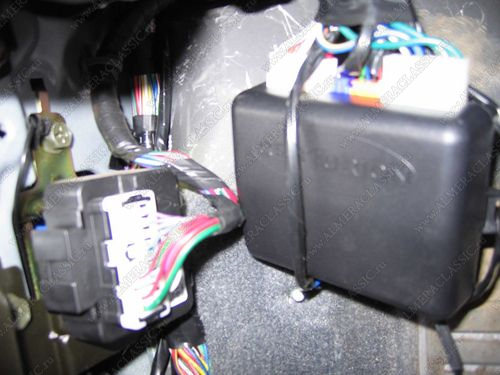

Модуль охранной системы.

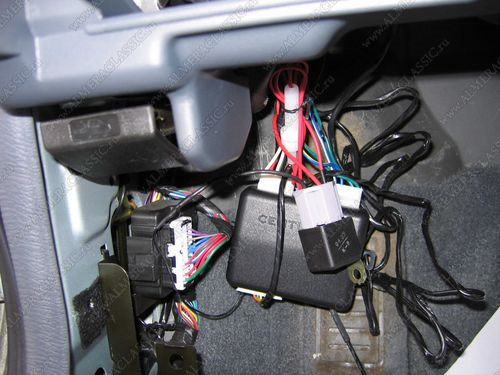

Подключение реле к сигнальному выходу управления багажником.

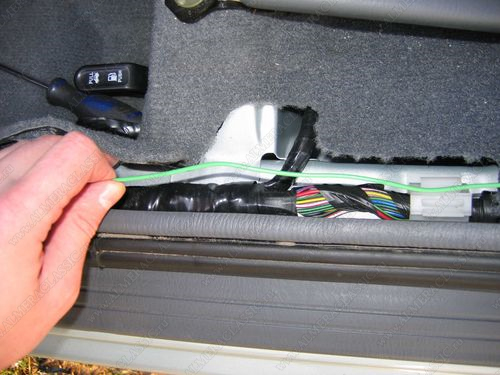

Прокладка провода.

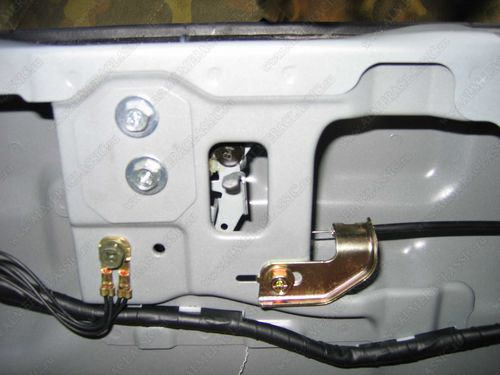

Вид замка до установки.

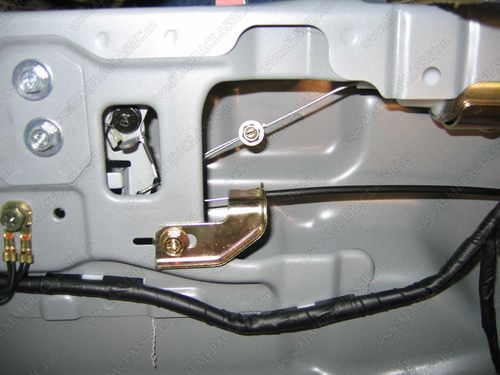

Подключение тросика соленоида к замку.

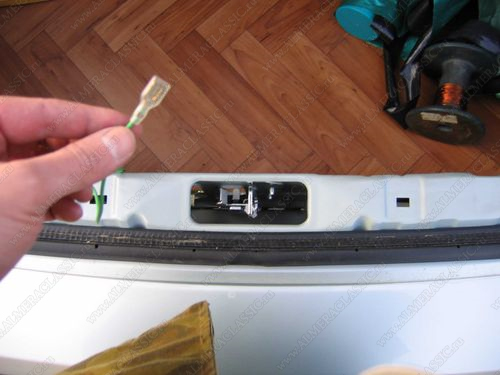

Осталось подключить и проверить систему в действии.
