Панель приборов Opel Astra H

Расположение органов управления автомобилем Opel Astra показано на рис. 1. Для удобства пользования на ручки, кнопки и контрольно-измерительные приборы, расположенные на панели приборов и других дополнительных панелях управления, нанесены символы функционального назначения.

Рис. 1. Панель приборов и органы управления

На панели приборов расположены следующие органы управления и контрольно-измерительные приборы:

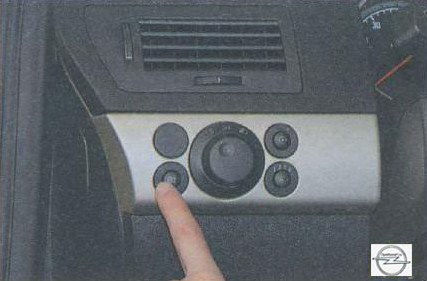

1 - блок управления наружным освещением, яркостью подсветки комбинации приборов, задними противотуманными фонарями и электрокорректором света фар.

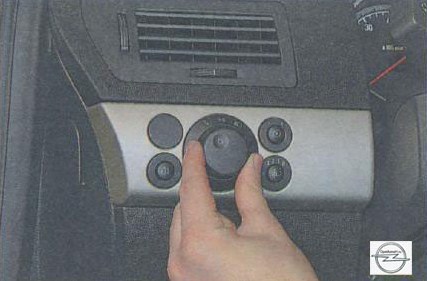

Поворотом рукоятки переключателя наружного освещения включают габаритный, ближний или дальний свет.

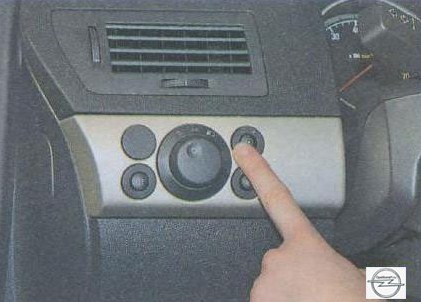

Нажатием на левую нижнюю кнопку блока включают свет в задних противотуманных фонарях. При повторном нажатии на кнопку противотуманные фонари выключаются. Аналогично включают и выключают противотуманные фары (если они установлены), нажав на левую верхнюю кнопку блока (на фото вместо кнопки установлена заглушка).

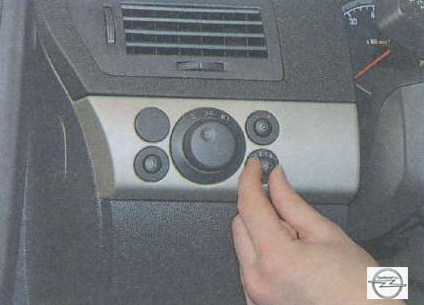

Нажатием на правую нижнюю рукоятку блока разблокируют регулятор электрокорректора света фар (при этом рукоятка выдвигается из блока).

Поворотом рукоятки регулятора в зависимости от загрузки автомобиля изменяют угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта. Совмещая метку на рукоятке регулятора и цифры на шкале, выбирают соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:

0 - один водитель или водитель и пассажир на переднем сиденье;

1 - все места заняты;

2 - все места заняты и груз в багажнике;

3 - один водитель и груз в багажнике.

По окончании регулировки заблокируйте регулятор, утопив его рукоятку в блок.

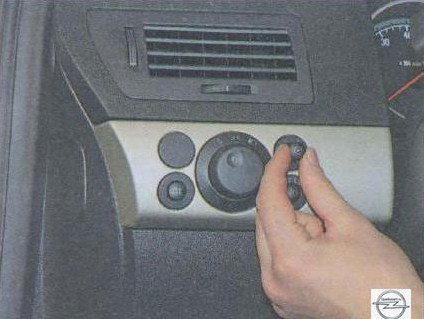

Нажатием на правую верхнюю рукоятку блока разблокируют регулятор яркости подсветки комбинации приборов и информационного дисплея (при этом рукоятка выдвигается из блока).

Для увеличения яркости подсветки поверните рукоятку в направлении знака «+» и удерживайте ее в этом положении до достижения требуемой яркости (яркость подсветки изменяется автоматически). Аналогично уменьшайте яркость подсветки, повернув рукоятку регулятора в направлении знака «-». По окончании регулировки заблокируйте регулятор, утопив его рукоятку в блок.

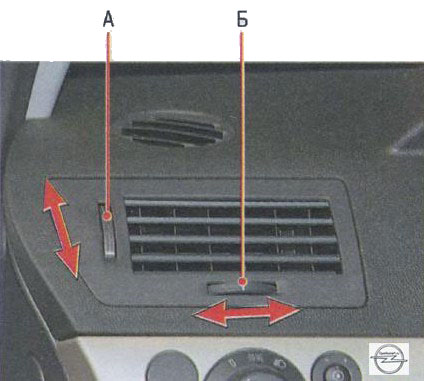

2 и 12 - боковые сопла системы вентиляции и отопления салона.

Поворотом рукоятки А изменяют интенсивность потока воздуха, причем в крайнем нижнем положении рукоятки поток воздуха максимален, а в крайнем верхнем - перекрыт (на рукоятке виден символ «O»). Рукояткой Б регулируют направление потока воздуха.

3 и 13 - сопла обдува стекол дверей.

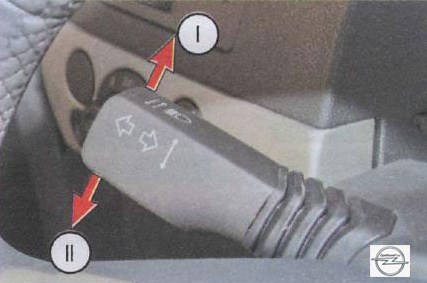

4 - рычаг переключателя наружного освещения и указателей поворота. Рычаг переключателя может занимать следующие положения:

I - включены указатели правого поворота (фиксированное положение);

II - включены указатели левого поворота (фиксированное положение);

При перемещении рычага в положение «I» или «II» в комбинации приборов загорается мигающим светом контрольная лампа 10 или 13 (рис. 2). При возврате рулевого колеса в положение прямолинейного движения рычаг автоматически устанавливается в исходное положение. При смене полосы движения для включения указателя поворота достаточно нажать на рычаг в направлении положения «I» или «II» только до момента ощутимого сопротивления, не фиксируя рычаг, и отпустить. Указатели поворота в этом случае мигнут три раза.

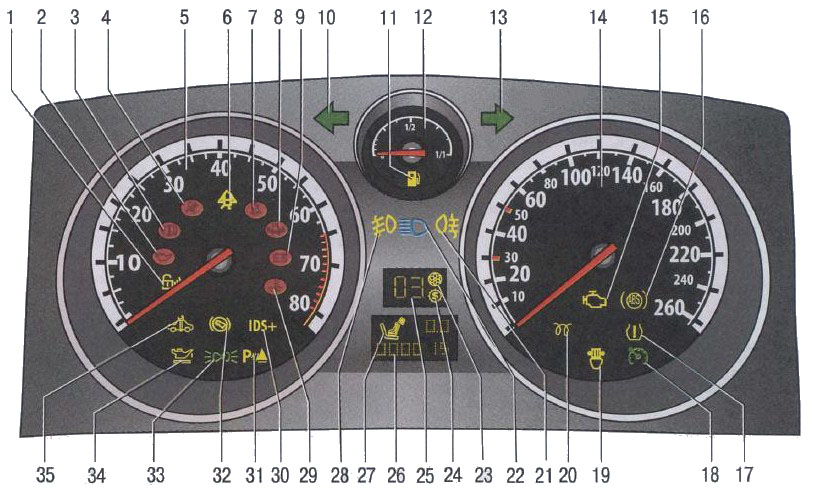

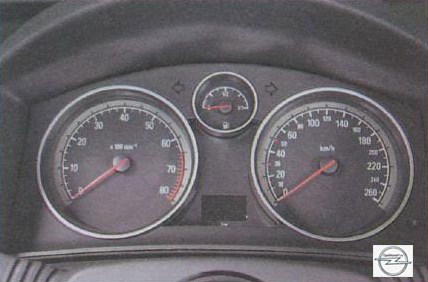

Рис. 2. Комбинация приборов

Для переключения между дальним и ближним светом фар передвиньте рычаг переключателя к рулю на две позиции и отпустите.

Примечание:

При включении дальнего света в комбинации приборов загорается контрольная лампа 22 (рис. 2).

Для сигнализации дальним светом фар передвиньте рычаг переключателя на одну позицию к рулю (рукоятка переключателя, наружного освещения в блоке управления 1 (см. рис. 1) наружного освещения должна находиться в положении «Включен ближний/дальний свет») и отпустите.

Примечание:

При включении дальнего света в комбинации приборов также загорается контрольная лампа 22 (см. рис. 2).

По заказу может быть введена функция «освещение дороги к дому». Если при выключенном зажигании и открытой двери водителя передвинуть рычаг переключателя на одну позицию к рулевому колесу, а затем отпустить, то активируется функция задержки выключения фар - включится ближний свет фар и свет фонарей света заднего хода, который выключится только через 30 мин после закрытия последней двери. Для того чтобы выключить фары, переместите рычаг переключателя на одну позицию к рулевому колесу и отпустите еще раз.

Примечание:

Если выключатель (замок) зажигания находится в положении «О» или «I», при включенном наружном освещении в момент открытия двери водителя включится зуммер, напоминающий о необходимости выключить освещение.

По заказу может быть введена функция стояночного света. При парковке автомобиля можно включить передний и задний габаритные огни с одной стороны автомобиля, для чего при выключенном зажигании и рукоятке переключателя наружного освещения в блоке управления 1 (см. рис. 1) наружного освещения в положении «0» поверните рычаг переключателя наружного освещения и указателей поворота в нужную сторону. При этом включится зуммер и одновременно загорятся контрольные лампы 10 и 13 (см. рис. 2) в комбинации приборов.

5 - комбинация приборов.

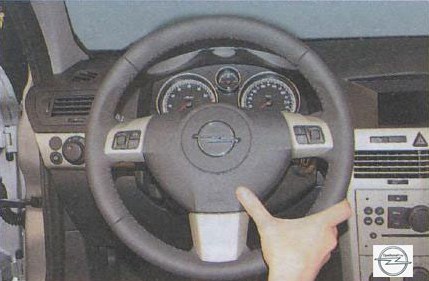

6 - рулевое колесо.

Примечание:

По заказу в спицы рулевого колеса могут быть установлены пульты дистанционного управления развлекательной системой и аудиосистемой.

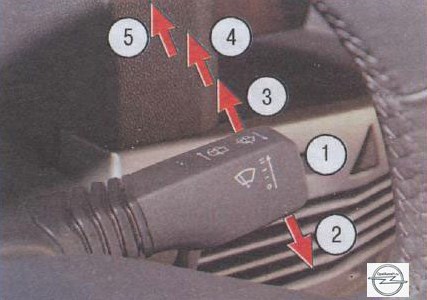

7 - рычаг переключателя стеклоочистителя и омывателя ветрового окна и окна двери задка (на автомобилях с кузовами универсал и хэтчбек).

Включает электрические цепи при включенном зажигании и может быть установлен в следующие положения:

1 - стеклоочиститель выключен;

2 - щетки стеклоочистителя совершат один цикл;

3 - включен прерывистый режим работы стеклоочистителя. Для регулировки времени задержки между циклами (если эта опция установлена) нажмите на рычаг вниз из положения 1, выждите желаемый промежуток времени и установите рычаг в положение 3;

4 - включена первая (низкая) скорость стеклоочистителя;

5 ^_ включена вторая (высокая) скорость стеклоочистителя.

Примечание:

В зависимости от комплектации вместо стеклоочистителя с прерывистым режимом может быть установлен стеклоочиститель с автоматическим режимом работы. В этом случае при установке рычага переключателя в положение 3 активируется автоматический режим.

При перемещении рычага к рулевому колесу на одну позицию включатся очистители и омыватели ветрового стекла и стекол фар (если установлены).

При перемещении рычага от рулевого колеса на одну позицию включатся очиститель и омыватель стекла двери задка. При удерживании рычага в этом положении включится омыватель стекла двери задка на все время удерживания рычага.

Примечание:

Стеклоочиститель окна двери задка включится автоматически (зависит от комплектации) при включении передачи заднего хода, если рычаг стеклоочистителя находится в положении «2», «3» или «4».

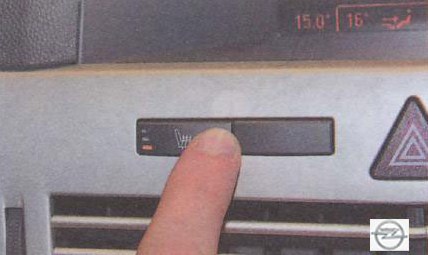

8 - выключатель обогрева сиденья водителя.

В зависимости от требуемой степени обогрева сиденья нажмите на кнопку выключателя один или несколько раз. При каждом нажатии степень обогрева увеличивается и в кнопке загорается еще один сигнализатор. Для выключения обогрева нажимайте на кнопку несколько раз до тех пор, пока не погаснут все сигнализаторы.

Примечания:

Аналогичный выключатель установлен в облицовочной накладке панели приборов справа симметрично продольной оси автомобиля Опель Астра. Он служит для включения обогрева сиденья переднего пассажира и функционирует по тому же алгоритму, что и выключатель обогрева сиденья водителя. По заказу в общих блоках с выключателями обогрева сидений водителя и переднего пассажира могут быть установлены выключатели системы контроля падения давления в шинах, парктроника, спортивного режима, центрального замка.

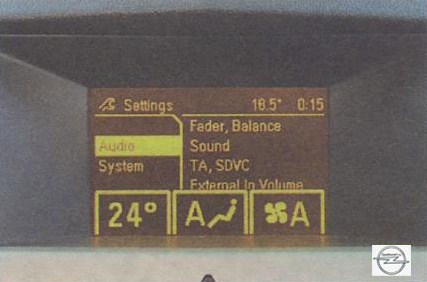

9 - центральный информационный дисплей.

На дисплей выводится время, дата и наружная температура. В зависимости от комплектации автомобиля дисплей служит для получения информации от бортового компьютера (если он установлен), для визуального контроля при управлении аудиосистемой и системой отопления (кондиционирования) салона, а также развлекательной системой (если перечисленные системы установлены на автомобиле).

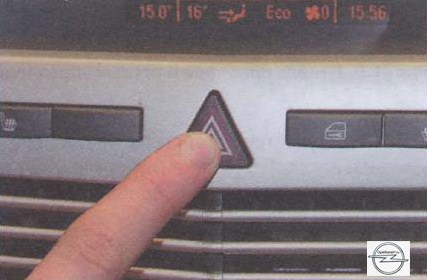

10 - выключатель аварийной сигнализации.

При нажатии на клавишу выключателя загораются мигающим светом все указатели поворота и соответствующие им контрольные лампы, установленные в комбинации приборов. При повторном нажатии на клавишу сигнализация отключается.

Примечание:

Аварийная сигнализация работает при любом положении ключа в выключателе (замке) зажигания.

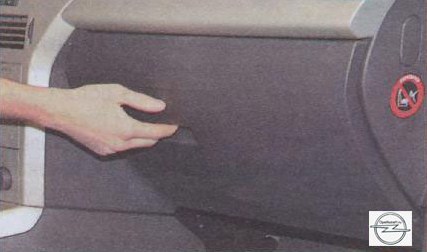

11 - вещевой ящик.

Служит для хранения мелких вещей и открывается при нажатии на ручку замка вверх.

14 и 27 - пульты управления электростеклоподъемниками и наружными зеркалами заднего вида. В соответствующих подразделах подробно описаны приемы управления стеклоподъемниками и зеркалами.

15 - центральные сопла системы вентиляции и отопления салона.

Алгоритм управления потоком и интенсивностью воздуха через центральные сопла такой же, что и для боковых сопел 2 и 12.

16 - панель управления аудиосистемой.

Примечание:

Помимо органов управления аудиосистемой на панели 16 в зависимости от комплектации автомобиля могут быть установлены органы управления информационно-развлекательной системой и бортовым компьютером.

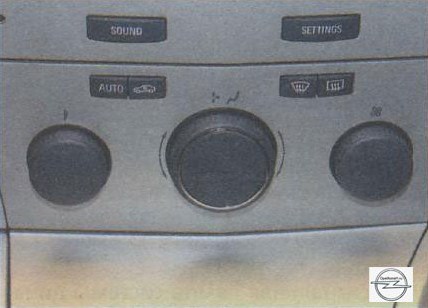

17 - блок управления системой отопления (кондиционирования) и вентиляции салона.

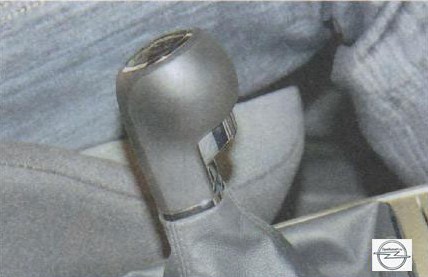

18 - рычаг управления коробкой передач.

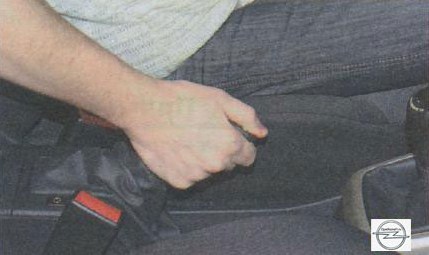

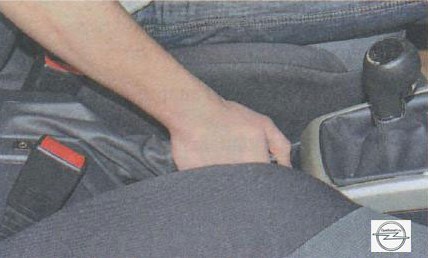

19 - рычаг стояночного тормоза.

Для того чтобы затормозить автомобиль Opel Astra стояночным тормозом, поднимите рычаг до упора вверх - в комбинации приборов загорится красным светом сигнальная лампа 3 (см. рис. 2).

Для того чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага.

Опустите рычаг до упора вниз контрольная лампа должна погаснуть.

20 - педаль акселератора.

21 - педаль тормоза.

22 - педаль сцепления.

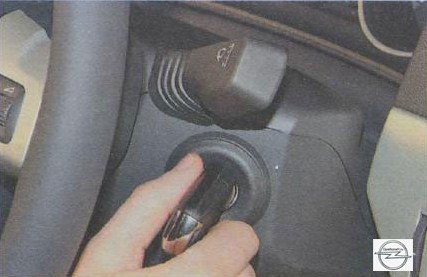

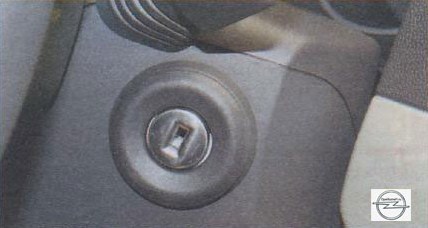

23 - выключатель (замок) зажигания, объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки.

Ключ в замке может занимать одно из четырех положений:

- 0 (блокировка) ^_ зажигание выключено, при вынутом ключе включено противоугонное устройство;

Для гарантированного блокирования вала рулевого управления поверните рулевое колесо вправо или влево до щелчка.

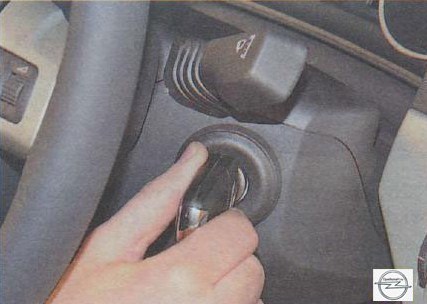

Для выключения противоугонного устройства вставьте ключ в выключатель зажигания и слегка поворачивая рулевое колесо вправо-влево, поверните ключ в положение «I».

Предупреждение

Не выключайте зажигание и не вынимайте ключ из замка во время движения - рулевое управление будет заблокировано и автомобиль станет неуправляемым.

- I (дополнительное оборудование) - зажигание выключено, ключ не вынимается, рулевое управление разблокировано. Включены цепи питания звукового сигнала, наружного освещения, сигнализации дальним светом фар, радиооборудования, прикуривателя и пр.;

- II (включено) - зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи;

- III (стартер) - включены зажигание и стартер, ключ не вынимается, рулевое управление разблокировано. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение «II».
