Проверка технического состояния деталей передней подвески на автомобиле Opel Astra H

Все проверки и работы проводите снизу автомобиля, установленного на подъемнике или смотровой канаве (с вывешенными передними колесами).

При каждом техническом обслуживании и ремонте надо обязательно проверять состояние защитных чехлов шаровых опор подвески, на чехлах не должно быть механических повреждений.

Выясните, нет ли на деталях подвески трещин или следов задевания о дорожные препятствия или кузов, деформации рычагов, штанги стабилизатора и ее стоек, деталей передка кузова в местах крепления узлов и деталей подвески.

Проверьте состояние резинометаллических шарниров, резиновых подушек, шаровых шарниров подвески, а также состояние (осадку) верхних опор телескопических стоек подвески.

Резинометаллические шарниры и резиновые подушки подлежат замене при разрывах и одностороннем выпучивании резины, а также при подрезании их торцовых поверхностей.

Расположение элементов передней подвески на автомобиле Opel Astra показано на рис. 1.

Рис. 1. Расположение элементов передней подвески на автомобиле: 1 - передний шарнир (сай-лентблок) рычага передней подвески; 2 - стойка стабилизатора поперечной устойчивости; 3 - аморти-заторная стойка; 4 - поворотный кулак; 5 - шаровая опора; 6 - рычаг передней подвески; 7 - штанга стабилизатора поперечной устойчивости; 8 - задний шарнир (сайлентблок) рычага передней подвески; 9 - передний подрамник.

На резиновых деталях подвески не допускаются:

На резинометаллических шарнирах не допускаются:

Неисправные детали замените.

Предупреждение

Особое внимание обратите на механические повреждения (деформации, трещины и др.) элементов подвески, особенно рычагов.

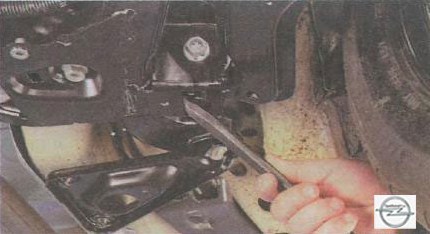

1. Проверьте состояние защитных чехлов шаровых опор. Если чехлы повреждены, замените шаровые опоры в сборе.

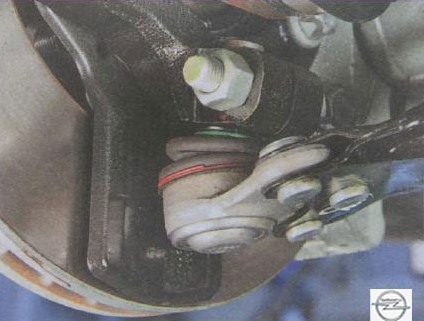

2. Проверьте шаровые опоры на наличие люфтов. Если появились люфты шаровых пальцев, замените опоры.

Полезный совет

Проверить шаровые опоры на наличие люфта можно также покачиванием в вертикальной плоскости вывешенного переднего колеса. Однако при такой проверке иногда бывает трудно различить люфты в подшипниках ступиц и в шаровых опорах. Попросите помощника нажать на педаль тормоза: если и в этом случае ощутите люфт, то неисправны шаровые опоры.

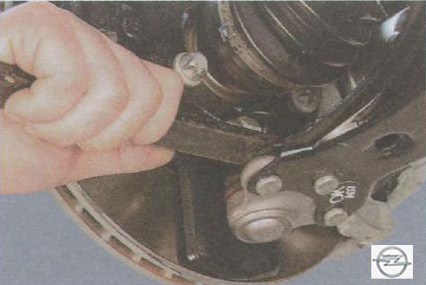

3. Проверьте на отсутствие люфта передние...

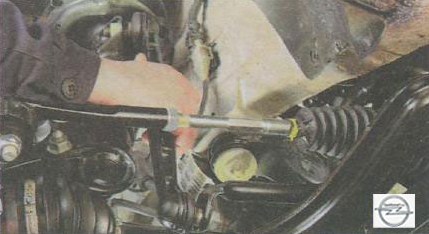

4. ...и задние сайлентблоки в местах крепления рычагов к подрамнику.

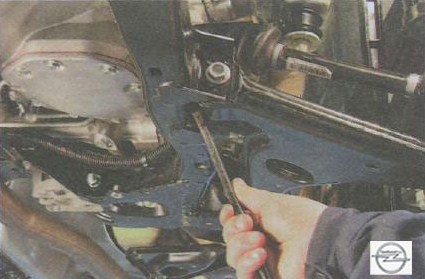

5. Проверьте состояние стоек и резиновых подушек стабилизатора поперечной устойчивости, покачивая штангу стабилизатора вверх-вниз.

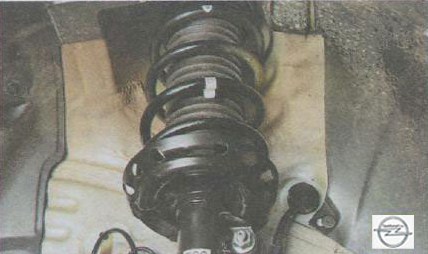

6. Проверьте амортизатор на герметичность. Потеки жидкости не допускаются.

7. Неисправные или поврежденные детали замените.
