Панель приборов Renault Logan 2004-2015 Бензин

Основные элементы панели приборов:
1 - сопла системы вентиляции и отопления салона;
2 - рычаг переключателя наружного освещения и указателей поворота;
3 - рулевое колесо;
4 - комбинация приборов;
5 - замок зажигания;
6 - рычаг переключателя очистителя и омывателя ветрового стекла;
7 - выключатель аварийной сигнализации;
8 - место для установки магнитолы;
9 - ниша для мелких предметов;
10 - вещевой ящик (бардачок);
11 - кнопка управления электростеклоподъемником правой передней двери;
12 - выключатель системы центральной блокировки замков;
13 - блок управления системой отопления (кондиционирования) и вентиляции салона;
14 - пепельница;
15 - прикуриватель;
16 - рычаг стояночного тормоза;
17 - рычаг переключения передач;
18 - выключатель электрообогрева заднего стекла;
19 - переключатель стеклоподъемника левой передней двери;
20 - педаль акселератора;
21 - педаль тормоза;
22 - педаль сцепления;
23 - переключатель корректора света фар;
24 - рычаг открытия замка капота.

Сопла системы вентиляции и отопления салона

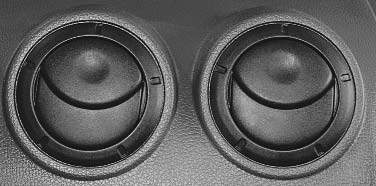

Их основной задачей является направление потока воздуха из отопителя, кондиционера или системы вентиляции.

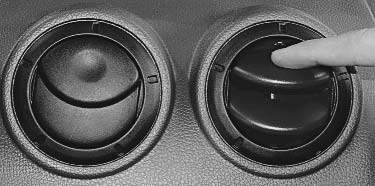

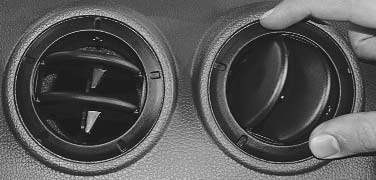

Поток воздуха можно регулировать открытием и закрытием дефлекторов сопел вентиляции и отопления.

Дефлекторы могут вращаться, благодаря этому можно направить поток воздух в нужном направлении.

Рычаг переключателя наружного освещения и указателей поворота

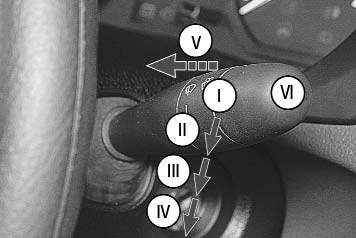

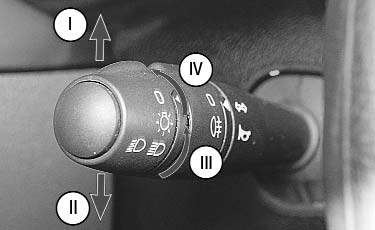

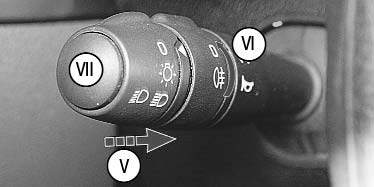

Рычаг имеет такие позиции:

I – включены указатели правого поворота (фиксированное положение);

II – включены указатели левого поворота (фиксированное положение);

III – включено габаритное освещение;

IV – включен ближний/дальний свет;

V – переключение ближнего/дальнего света (нефиксированное положение). При удерживании рычага горит дальний свет;

VI – включены задние противотуманные фонари (габаритное освещение должно быть включено)

Примечание:

Если автомобиль укомплектован противотуманными фарами, позиция VI включает противотуманные фары. Для того чтобы включить звуковой сигнал, нажмите на кнопку. Чтобы включить задний противотуманный фонарь необходимо повернуть кольцо в соответствующее положение (габаритное освещение должно быть включено).

VII – кнопка включения звукового сигнала.

Замок зажигания

Замок зажигания связан с противоугонным устройством и расположены с правой стороны рулевой колонки.

Ключ в замке можно повернуть в такие положения:

S (блокировка) – зажигание выключено, при извлеченном ключе включено противоугонное устройство. Чтобы зафиксировать рулевое колесо в заблокированном положении, поверните его вправо или влево, пока не услышите щелчок. Для разблокировки руля, нужно вставить ключ в замок зажигания и вращая рулевое колесо из стороны в сторону, повернуть замок в положение "А".

Предупреждение:

Никогда не выключайте зажигание и не извлекайте ключ из замка во время движения, т. к. рулевое управление тут же заблокируется и автомобиль станет неуправляемым.

A (дополнительное оборудование) – зажигание выключено, ключ не извлекается, рулевое управление разблокировано. Включены основные цепи питания звукового сигнала, наружного освещения, сигнализации, дальнего света фар и радиооборудования.

Примечание:

Если ключ в замке зажигания находится в положении "S" или "A" и при этом включено наружное освещение, то при открытии двери водителя включается зуммер, сигнализирующий о необходимости включить освещение.

M (включено) – зажигание включено, ключ не извлекается, рулевое управление разблокировано. Включено зажигание, приборы и все электрические цепи;

D (стартер) – включены зажигание и стартер, ключ не извлекается, рулевое управление разблокировано. В этом положении ключ не зафиксирован, при его отпускании он возвращается в положение "М".

Рычаг переключателя очистителя и омывателя ветрового стекла

Переключатель может включать электрические цепи при включенном зажигании.

Положения рычага:

I – стеклоочиститель выключен (фиксированное положение);

II – включен прерывистый режим работы стеклоочистителя (фиксированное положение);

III – включена первая скорость стеклоочистителя (фиксированное положение);

IV – включена вторая скорость стеклоочистителя (фиксированное положение);

V – перемещением рычага на себя включается омыватель ветрового стекла (нефиксированное положение), одновременно включается и стеклоочиститель (в зависимости от комплектации одновременно включаются омыватели фар). При удерживании рычага в этом положении подается омывающая жидкость, при отпускании – щетки стеклоочистителя выполняют еще несколько циклов.

VI – кнопка переключения режимов отображения бортового компьютера.

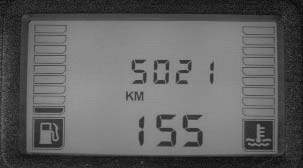

Нажатие на эту кнопку выводит следующую информацию на дисплей (расположен на панели комбинации приборов):

- счетчик суммарного пробега;

- счетчик суточного пробега.

Примечание:

Также дисплей может отображать такую информацию:

– количество израсходованного топлива (в литрах) с момента последнего обнуления показаний бортового компьютера;

– средний расход топлива (л/100 км) с момента последнего обнуления показаний бортового компьютера (значение отображается после прохождения автомобилем 400 м пути);

– текущий расход топлива (л/100 км), расход отображается при движении автомобиля со скоростью более 30 км/ч;

– расчетный запас хода (км) на оставшемся в топливном баке бензине, при расчете учитывается средний расход топлива;

– пройденное расстояние (км) с момента последнего обнуления бортового компьютера;

– средняя скорость движения (км/ч) автомобиля с момента последнего обнуления бортового компьютера.

Выключатель аварийной сигнализации

Нажатие на кнопку включает все указатели поворота в мигающем режиме и их контрольные лампы на комбинации приборов. Повторное нажатие выключает аварийную сигнализацию.

Аварийная сигнализации может быть включена при любом положении ключа в замке зажигания.

Вещевой ящик (бардачок)

Позволяет хранить некрупные предметы. Открывается нажатием на ручку замка. В некоторых комплектациях позволяет блокировать замок ключом зажигания.

Выключатель системы центральной блокировки замков

Нажатие на нижнюю часть кнопки блокирует замки всех дверей, верхняя часть кнопки позволяет их разблокировать.

Пепельница

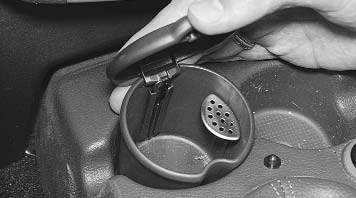

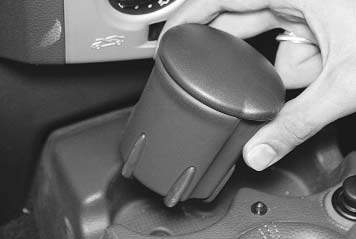

Имеет крышку и может извлекаться из облицовки тоннеля пола для последующей очистки.

Прикуриватель

Для нагрева спирали прикуривателя, нажмите на него и подождите 10-20 секунд, после этого он автоматически вернется в исходное положение. После этого прикуриватель можно извлечь для использования.

Предупреждения:

Повторно нагревать прикуриватель можно не ранее, чем через 20 секунд.

Запрещено принудительно удерживать прикуриватель в нажатом положении.

В патрон прикуривателя запрещено подключать мощные электроприборы (например, электрокофеварка), это может серьезно повредить электрооборудование автомобиля.

Если через 30 секунд кнопка прикуривателя не вернулась в исходное положение, его нужно самостоятельно извлечь из патрона, чтобы не перегорела спираль.

Рычаг стояночного тормоза

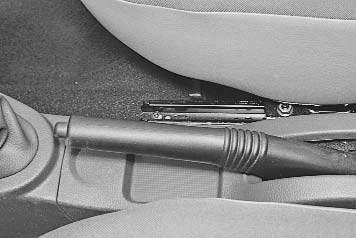

Позволяет затормозить автомобиль стояночным тормозом.

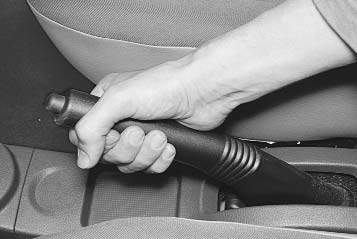

Для включения стояночного тормоза потяните рычаг до упора вверх.

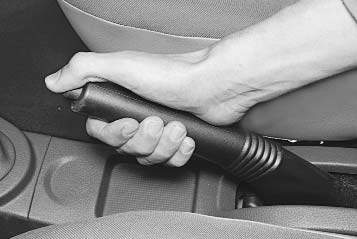

Для выключения стояночного тормоза, потяните рычаг немного вверх, на торце рычага нажмите на кнопку и опустите его до упора вниз.

Рычаг переключения передач

На рукоятке рычага нанесена схема включения передач.

Выключатель электрообогрева заднего стекла

При ключе в замке зажигания в положении "М", можно включить электробогрев заднего стекла. Для этого достаточно нажать на кнопку выключателя (на кнопке должна загореться контрольная лампа). Повторное нажатие на кнопку выключает обогрев стекла.

Предупреждения:

Нагревательный элемент потребляет достаточно большой ток, чтобы разрядить аккумуляторную батарею. Поэтому рекомендуется включать электрообогрев только при работающем двигателе и на время, достаточное для устранения запотевания стекла.

Не рекомендуется использование скребков и других абразивных чистящих инструментов для очистки внутренней поверхности заднего стекла, т. к. они могут повредить нити электронагревателя.

Регулятор корректора света фар

Позволяет изменять угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта.

Основные позиции регулятора:

0 – один водитель или водитель и пассажир на переднем сиденье;

1 – все места заняты;

2 – один водитель и груз в багажнике;

3 – все места заняты и груз в багажнике.

Рычаг открытия замка капота

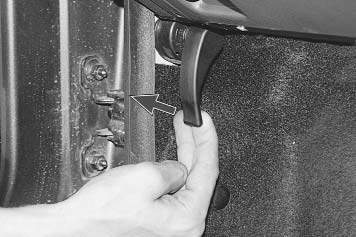

Чтобы открыть замок капота потяните за рычаг на себя. После этого немного приоткроется передняя кромка капота. Через эту щель можно нажать на рукоятку предохранительного крючка замка капота и открыть капот.
