Панель приборов Skoda Octavia

Для удобства пользования на рукоятки, кнопки и контрольные приборы, расположенные на панели приборов, нанесены символы их функционального назначения.

Панель приборов и органы управления автомобилем до 2009 года выпуска

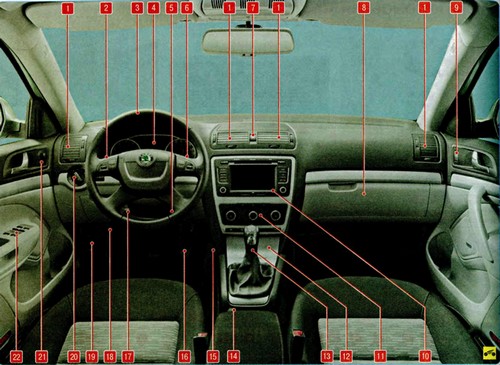

Панель Skoda Octavia и органы управления автомобилем с 2009 года выпуска

На панели приборов Skoda Octavia расположены следующие органы управления и контрольно-измерительные приборы:

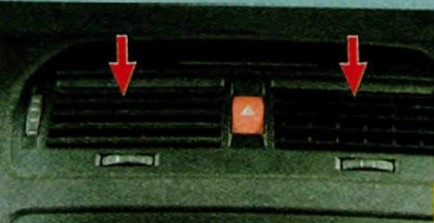

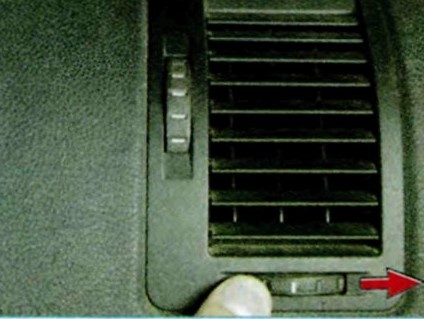

1. Сопла системы вентиляции и отопления салона. Предназначены для направления потока воздуха из отопителя, кондиционера или системы вентиляции Шкода Октавия.

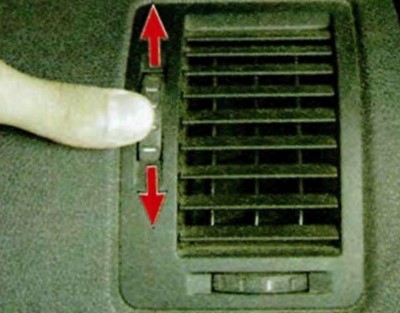

Направление потока воздуха регулируют рукояткой поворота створок.

Количество воздуха, подаваемого в салон, регулируют рукояткой, расположенной между соплами.

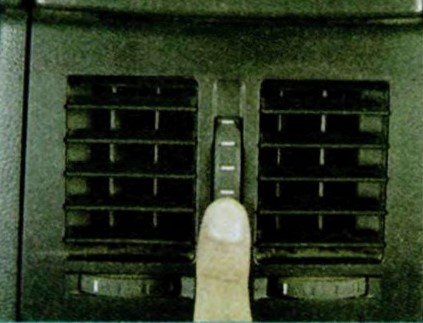

Для пассажиров на заднем сиденье направление и количество подаваемого воздуха регулируется аналогично.

2. Рычаг переключателя наружного освещения и указателей поворота с кнопкой включения звукового сигнала на панели Шкода Октавия.

Рычаг переключателя может занимать следующие положения:

I - Включены указатели правого поворота (фиксированное положение);

II - Включены указатели левого поворота (фиксированное положение);

III - Включены габаритные огни

IV - Включен ближний/дальний свет. Для включения ближнего или дальнего света поверните переключатель наружного освещения в режим включения ближнего или дальнего света. Переместите переключатель в положение IV.

Для выключения дальнего света оттяните рычаг в исходное положение.

3. Рулевое колесо.

4. Комбинация приборов.

5. Выключатель (замок) зажигания, объединенный с противоугонным устройством, расположен с правой стороны рулевой колонки.

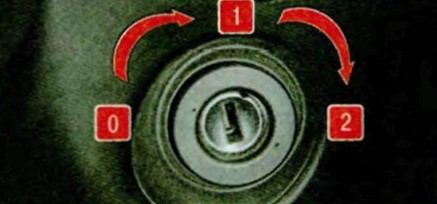

Ключ автомобиля в замке может занимать одно из трех положений:

0 - управление блокируется (вал рулевого колеса блокируется) после извлечения ключа из замка зажигания в результате поворота рулевого колеса влево или вправо до тех пор, пока ограничитель угла поворота не защелкнется в положении блокировки;

Предупреждение:

Не выключайте зажигание и не вынимайте ключ из замка во время движения: рулевое управление будет заблокировано и автомобиль станет неуправляемым.

1 - зажигание включено, ключ не вынимается, рулевое управление разблокировано. Включены зажигание, приборы и все электрические цепи.

2 - включены зажигание и стартер ключ не вынимается, рулевое управление разблокировано. Одновременно на короткое время выключаются фары дальнего или ближнего света и другие электрические устройства с большим потреблением тока. Это положение ключа нефиксированное, при отпускании ключ под действием усилия пружины возвращается в положение 1.
Перед любым повторным пуском двигателя следует вернуть ключ в положение 1. Таким образом исключается возможность включения стартера при уже работающем двигателе.

6. Рычаг переключателя очистителя и омывателя ветрового (заднего) стекла с кнопками переключения режимов отображения бортового компьютера. Переключатель включает электрические цепи при включенном зажигании.

Рычаг может занимать следующие положения:

I - стеклоочиститель выключен (фиксированное положение);

II - включен прерывистый режим работы стеклоочистителя (фиксированное положение);

III - включен режим регулирования скорости перемещения стеклоочистителя в ручном режиме с помощью рычага А;

IV - включена первая скорость стеклоочистителя (фиксированное положение);

V - включена вторая скорость стеклоочистителя (фиксированное положение);

VI - перемещением рычага на себя включается омыватель ветрового стекла (нефиксированное положение), одновременно включается и стеклоочиститель (в зависимости от комплектации одновременно включаются омыватели фар). При удерживании рычага в этом положении подается омывающая жидкость, при отпускании - щетки стеклоочистителя выполняют еще несколько циклов. Кнопками Б и В переключают режимы отображения бортового компьютера.

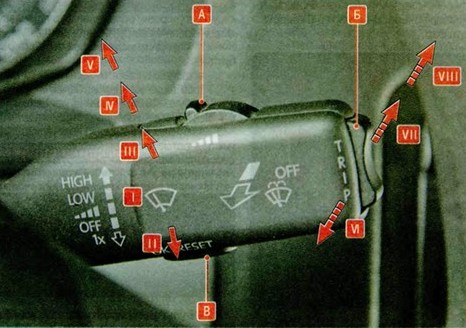

Рычаг переключателя очистителя и омывателя ветрового (заднего) стекла

Примечание:

В зависимости от комплектации на автомобиль может быть установлен стеклоочиститель заднего окна. В таком случае рычаг переключателя очистителя и омывателя стекол можно установить еще в два положения (VII и VIII), при которых включаются очиститель и омыватель заднего стекла.

VII - включен стеклоочиститель стекла окна двери задка. В этом режиме стеклоочиститель включается с интервалом 6 с.

VIII - перемещением рычага в это положение включаются стеклоочиститель и омыватель стекла окна двери задка (нефиксированное положение). При удерживании рычага в этом положении стеклоочиститель и омыватель работают, при отпускании рычага омыватель выключается, а щетка выполняет еще несколько циклов.

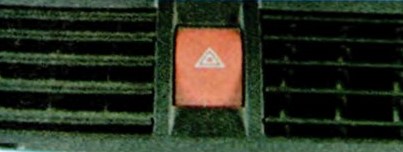

7. Выключатель аварийной сигнализации. При нажатии на клавишу выключателя загораются мигающим светом все указатели поворота и их контрольные лампы, установленные в комбинации приборов. При повторном нажатии на клавишу сигнализация выключается.

Примечание:

Аварийная сигнализация работает при любом положении ключа в выключателе (замке) зажигания.

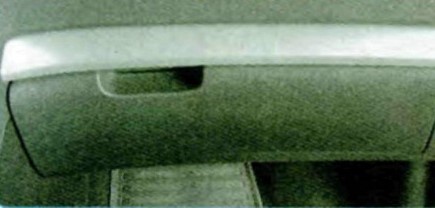

8. Вещевой ящик. Служит для хранения мелких вещей.

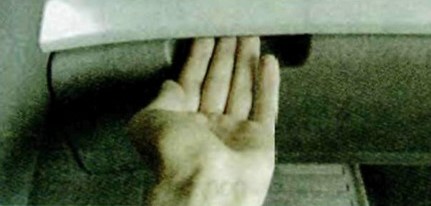

Чтобы открыть вещевой ящик, отожмите вверх ручку замка. В вариантном исполнении замок вещевого ящика открывается или блокируется ключом зажигания.

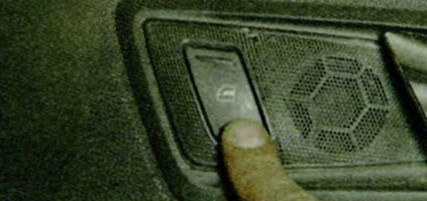

9. Кнопка управления электростеклоподъемником правой передней двери.
Для опускания стекла нажмите на нижнюю часть клавиши, а для подъема - на верхнюю.

10. Блок управления аудиосистемой (CD-ресивер).

11. Блок управления системой отопления, кондиционирования и вентиляции.

12. Ящик для мелких предметов.

13. Рычаг управления коробкой передач.

14. Рычаг стояночного тормоза.

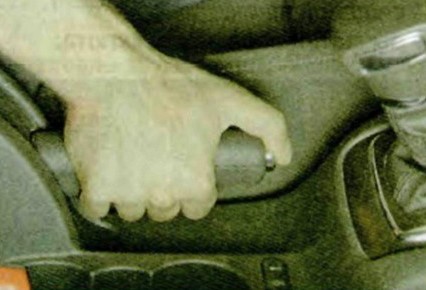

Чтобы затормозить автомобиль Skoda Octavia стояночным тормозом, поднимите рычаг до упора вверх - в комбинации приборов загорится красным светом сигнальная лампа.

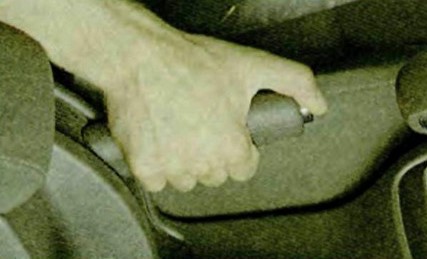

Чтобы растормозить автомобиль, потяните рычаг немного вверх, нажмите на кнопку в торце рукоятки рычага и опустите рычаг до упора вниз - сигнальная лампа должна погаснуть.

15. Педаль акселератора.

16. Педаль тормоза.

17. Рычаг регулировки положения рулевой колонки. Положение рулевой колонки регулируется по высоте и в продольном направлении.

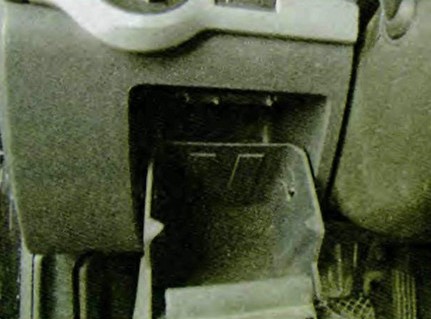

18. Вещевой ящик.

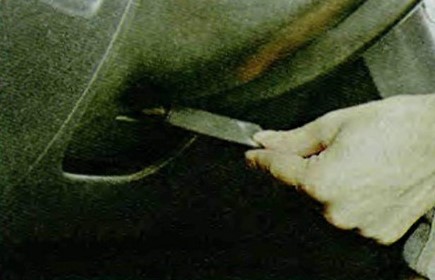

19. Рычаг привода замка капота.

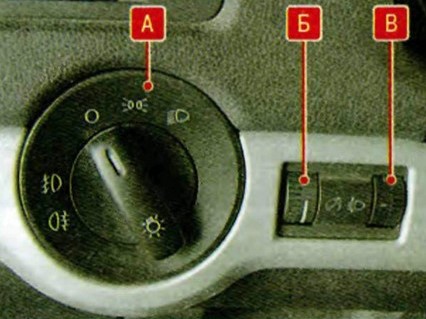

20. Блок управления наружным освещением и подсветкой комбинации приборов на панели Skoda Octavia. В блоке установлены центральный переключатель света А, регулятор Б подсветки комбинации приборов, регулятор В корректора света фар.

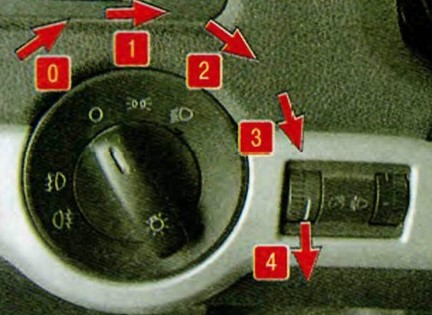

Рукоятку центрального переключателя света можно перевести в пять фиксированных положений:

0 - все потребители выключены;

1 - включены габаритные огни, подсветка комбинации приборов и фонари освещения номерного знака;

2 - дополнительно включен ближний или дальний свет фар;

3 - перемещением рукоятки в осевом направлении на себя включаются те же потребители, что и в положении 2, а также противотуманные фары;

4 - перемещением рукоятки в осевом направлении на себя из положения 3 дополнительно включаются задние противотуманные фонари.

Для включения противотуманных фонарей вытяните рукоятку из положения 1 или 2 на себя до первого щелчка - в переключателе загорится контрольная лампа.

Для включения задних противотуманных фонарей вытяните рукоятку из положения 1 или 2 на себя до упора - в комбинации приборов загорится контрольная лампа.

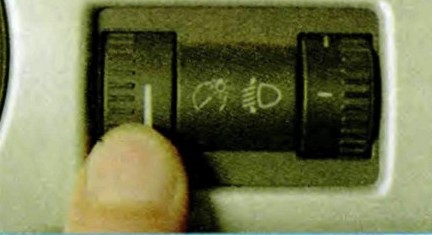

Вращая рукоятку регулятора подсветки комбинации приборов вверх или вниз, соответственно увеличивают или уменьшают яркость подсветки приборов Skoda Octavia.

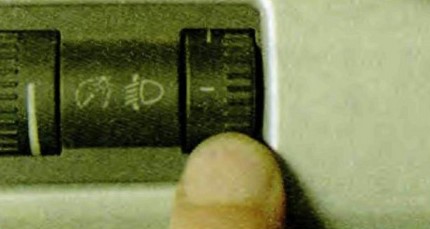

Вращением рукоятки регулятора корректора света фар изменяют (в зависимости от загрузки автомобиля) угол наклона пучка света фар таким образом, чтобы исключить ослепление водителей встречного транспорта.

Совмещение метки на рукоятке регулятора и цифры на шкале обеспечивает соответствующую регулировку положения фар при следующих вариантах загрузки автомобиля:

«-» - передние сиденья заняты, багажник пустой;

1 - все сиденья заняты, багажник пустой;

2 - все сиденья заняты, багажник полностью загружен. Эксплуатация с прицепом при малой нагрузке на сцепное устройство;

3 - занято только сиденье водителя, багажник полностью загружен.

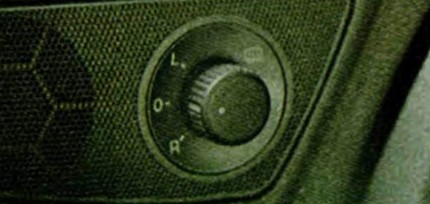

21. Пульт регулировки положения наружных зеркал заднего вида.

22. Блок управления электрическими стеклоподъемниками. В блоке установлены клавиши управления стеклоподъемниками передних и задних дверей с функцией блокировки стеклоподъемников. Клавиши имеют по два фиксированных положения вверх и вниз. Всеми стеклоподъемниками управляют с панели в двери водителя. В остальных дверях предусмотрены отдельные индивидуальные клавиши. Для опускания или подъема стекла соответствующего окна нажмите клавишу 1, 3, 4 или 5. Второе фиксированное положение необходимо для того, чтобы автоматически полностью опустить или поднять стекло. Для того чтобы поднять стекло, потяните клавишу до второго фиксированного положения. Чтобы опустить стекло, нажмите на клавишу стеклоподъемника до второго фиксированного положения.
Для блокировки возможности управления стеклоподъемниками задних дверей нажмите на клавишу 2 до момента фиксации. Для разблокировки повторно нажмите на клавишу 2.

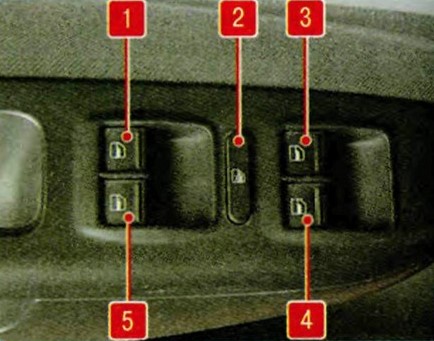

Панель управления стеклоподъемниками:

1 - клавиша управления стеклоподъемником левой задней двери.

2 - клавиша блокировки стеклоподъемников задних дверей.

3 - клавиша управления стеклоподъемником левой передней двери.

4 - клавиша управления стеклоподъемником правой передней двери.

5 - клавиша управления стеклоподъемником правой задней двери.
