Принципиальная схема. Соединения приборов освещения Chevrolet Lanos 2005 - 2009

Соединения приборов освещения Шевроле Ланос

Схема соединения приборов освещения (начало):

1 - плавкая вставка (80 А);

2 - плавкая вставка (80 А);

3 - плавкая вставка (25 А);

4 - предохранитель (10 А);

5 - реле противотуманных фар;

6 - переключатель указателей поворота и света фар;

7 - переключатель наружного освещения;

8 - предохранитель (10 А);

9 - предохранитель (10 А);

10 - плавкая вставка (20 А);

11 - фара левая;

12 - фара правая.

Соединения приборов освещения (продолжение)

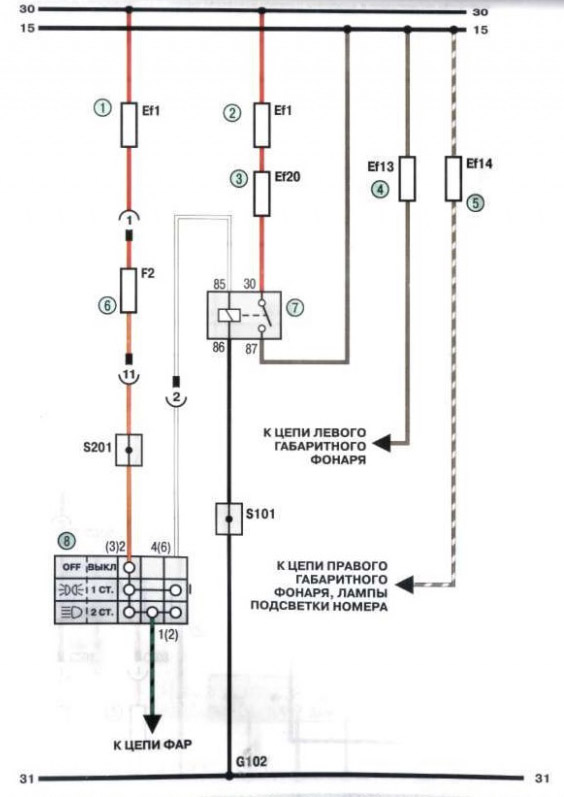

Схема соединения приборов освещения (продолжение):

1 - плавкая вставка (80 А);

2 - плавкая вставка (80 А);

3 - плавкая вставка (20 А);

4 - плавкая вставка (10 А);

5 - плавкая вставка (10 А);

6 - предохранитель (10 А);

7 - реле Шевроле Ланос;

8 - переключатель наружного освещения.

Соединения приборов освещения (продолжение)

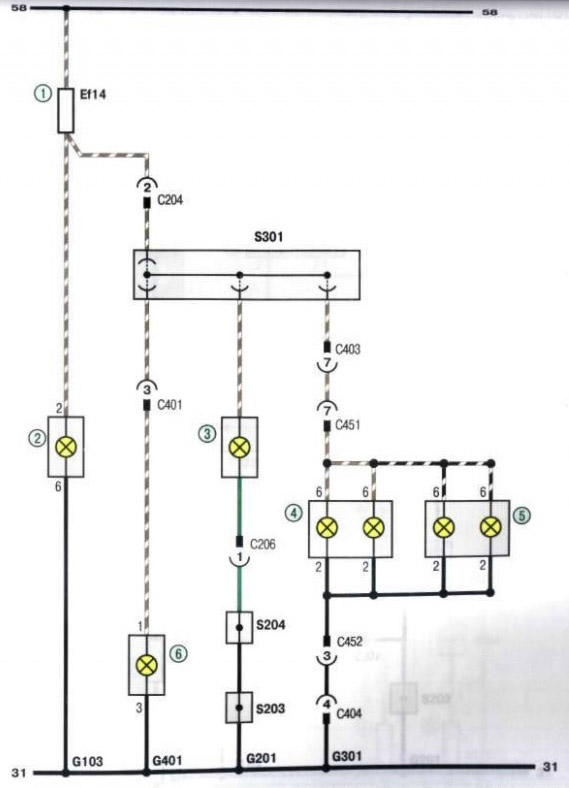

Схема соединения приборов освещения (продолжение):

1 - плавкая вставка (10 А);

2 - лампа правого переднего габаритного фонаря;

3 - лампа освещения;

4 - лампа освещения номерного знака;

5 - лампа освещения багажника;

6 - лампа левого переднего габаритного фонаря.

Соединения приборов освещения (продолжение)

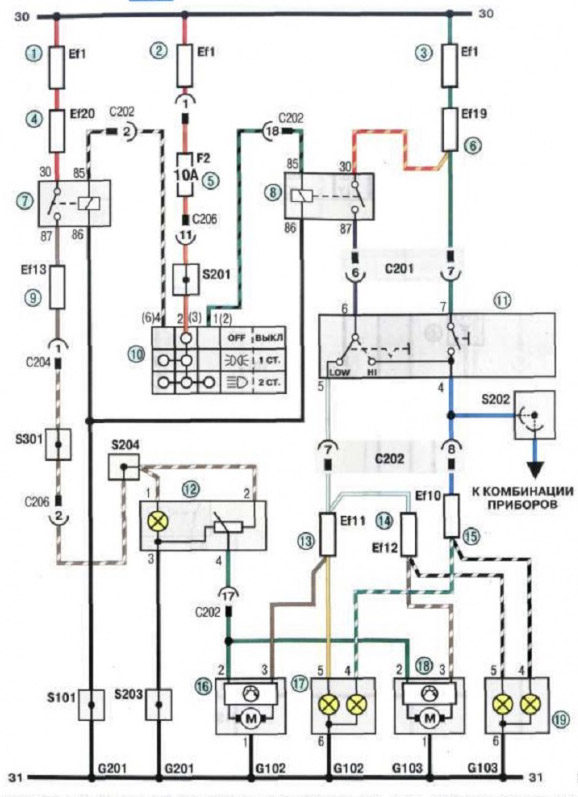

Схема соединения приборов освещения (продолжение):

1 - плавкая вставка (80 А);

2 - плавкая вставка (80 А);

3 - плавкая вставка (80 А);

4 - плавкая вставка (20 А);

5 - предохранитель (10 А);

6 - плавкая вставка (25 А);

7 - реле;

8 - реле фар;

9 - предохранитель (10 А);

10 - переключатель наружного освещения;

11 - переключатель указателей поворота;

12 - переключатель корректора фар;

13 - предохранитель (10 А);

14 - предохранитель (10 А);

15 - плавкая вставка (20 А);

16 - корректор левой фары;

17 - фара левая;

18 - корректор правой фары;

19 - фара правая.

Соединения приборов освещения (продолжение)

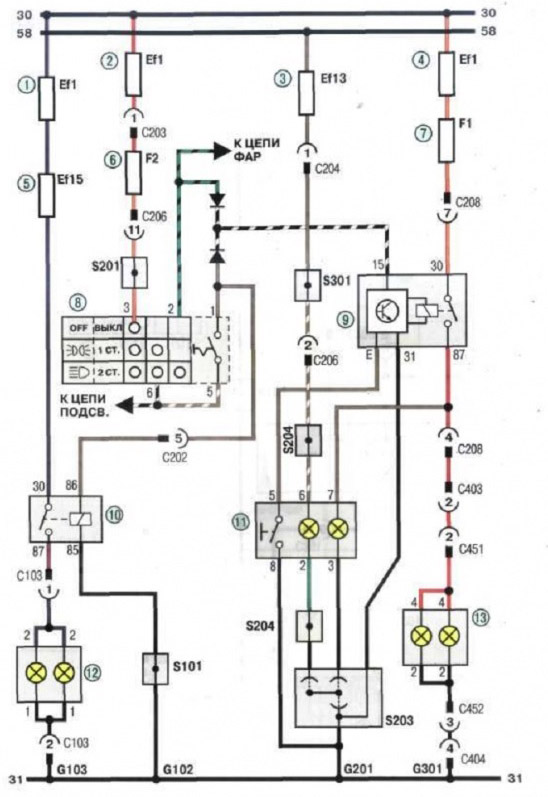

Схема соединения приборов освещения (продолжение):

1 - плавкая вставка (80 А);

2 - плавкая вставка (80 А);

3 - плавкая вставка (10 А);

4 - плавкая вставка (80 А);

5 - плавкая вставка (15 А);

6 - предохранитель F2 (10 A);

7 - предохранитель F1 (10 A);

8 - переключатель наружного освещения;

9 - реле задних противотуманных фонарей;

10 - реле передних противотуманных фар;

11 - выключатель задних противотуманных фонарей;

12 - передние противотуманные фары;

13 - задние противотуманные фары.

Соединения приборов освещения (продолжение)

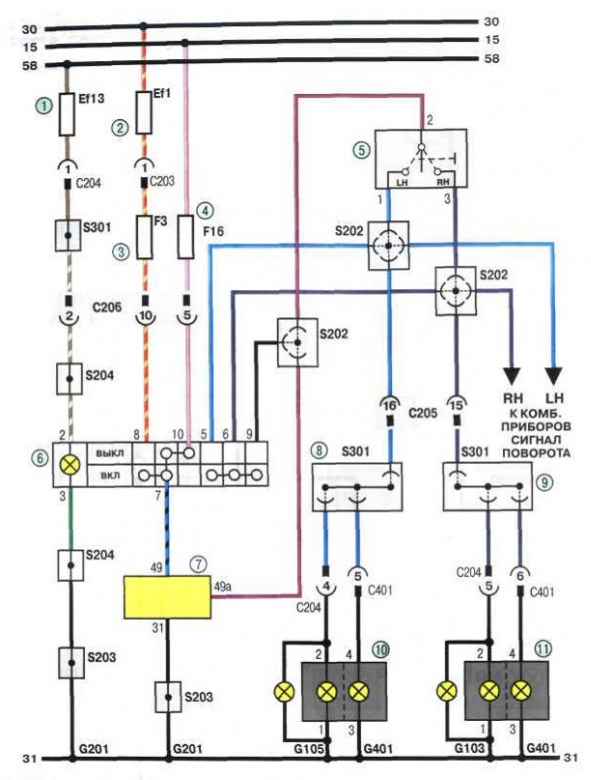

Схема соединения приборов освещения (продолжение):

1 - плавкая вставка (10 А);

2 - плавкая вставка (80 А);

3 - предохранитель (15 А);

4 - предохранитель (15 А);

5 - переключатель указателей поворота;

6 - выключатель аварийной сигнализации;

7 - реле;

8 - соединительная колодка;

9 - соединительная колодка;

10 - лампа указателя левого поворота в комбинации приборов;

11 - лампа указателя правого поворота в комбинации приборов.

Соединения приборов освещения (продолжение)

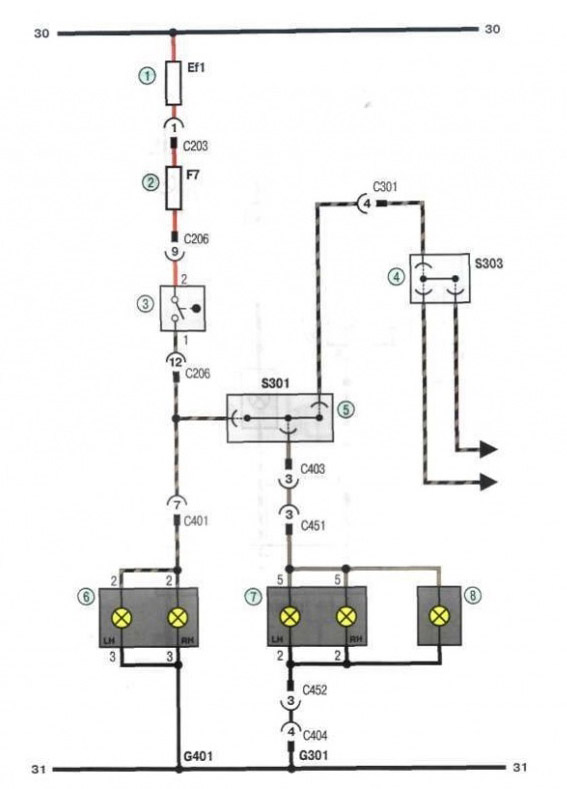

Схема соединения приборов освещения (продолжение):

1 - плавкая вставка (80 А);

2 - предохранитель (15 А);

3 - выключатель стоп-сигналов;

4 - соединительная колодка;

5 - соединительная колодка;

6 - лампа стоп-сигнала в заднем правом фонаре;

7 - лампа стоп-сигнала в заднем левом фонаре;

8 - дополнительный стоп-сигнал.

Соединения приборов освещения (продолжение)

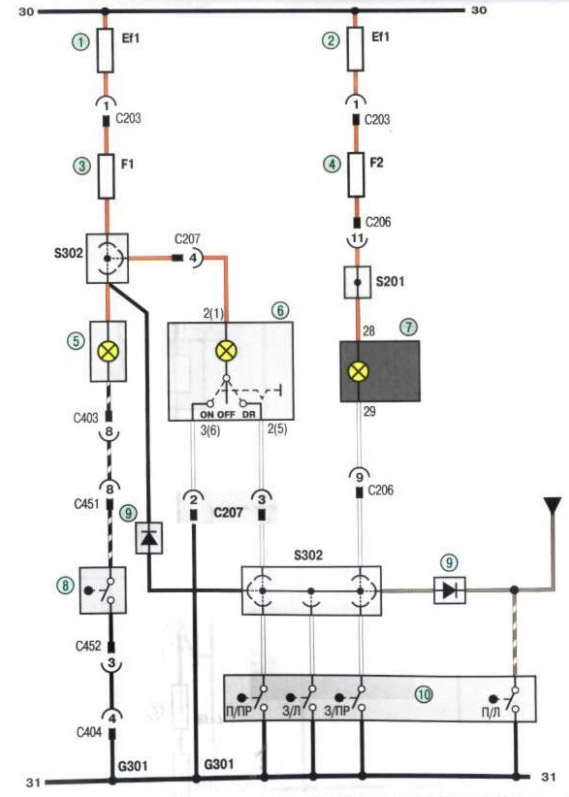

Схема соединения приборов освещения (продолжение):

1 - плавкая вставка (20 А);

2 - плавкая вставка (80 А);

3 - предохранитель (10 А);

4 - предохранитель (10 А);

5 - лампа подсветки багажника;

6 - лампа освещения салона;

7 - сигнальная лампа открытых дверей салона;

8 - выключатель электропровода открывания крышки багажника (установлен на часть автомобилей);

9 - диод;

10 - выключатель.

Соединения приборов освещения (окончание)

Схема соединения приборов освещения (окончание):

1 - предохранитель (10 А);

2 - предохранитель (10 А);

3 - лампа включения заднего хода;

4 - лампа освещения вещевого ящика;

5 - выключатель лампы освещения вещевого ящика;

6 - выключатель света заднего хода (для автомобилей с механической коробкой передач);

7 - выключатель света заднего хода (для автомобилей с автоматической коробкой передач).
