Замена датчика абсолютного давления Chevrolet Lanos 2005 - 2009

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Гаечный ключ накидной прямой 10 мм
  • Ключ трещоточный
  • Торцевая головка 10 мм

Детали и расходники:

  • Датчик абсолютного давления (GM 12569240)

Примечание:

Датчик абсолютного давления (разрежения) во впускной трубе установлен в моторном отсеке на щите передка. Датчик фиксирует изменение давления (разрежения) во впускном трубопроводе в зависимости от изменения нагрузки и частоты вращения коленчатого вала двигателя и преобразует его в напряжение выходного сигнала. Электронный блок управления двигателем подает на датчик напряжение питания 5 В и обрабатывает его сигналы, поступающие по цепи передачи сигнала. Датчик соединен с «массой» через свой переменный резистор. В зависимости от сигнала датчика ЭБУ (электронный блок управления Шевроле Ланос) рассчитывает количество воздуха, поступившего в двигатель.

Расположение датчика абсолютного давления Chevrolet Lanos

Расположение датчика абсолютного давления.

1. Выключите зажигание и откройте капот Шевроле Ланос. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

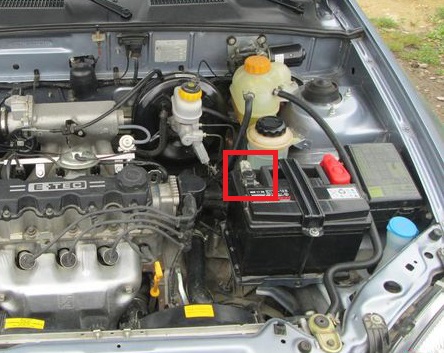

Провод клеммы «минус» аккумуляторной батареи Chevrolet Lanos

Провод клеммы «минус» аккумуляторной батареи.

2. Отсоедините от датчика абсолютного давления колодку жгута проводов.

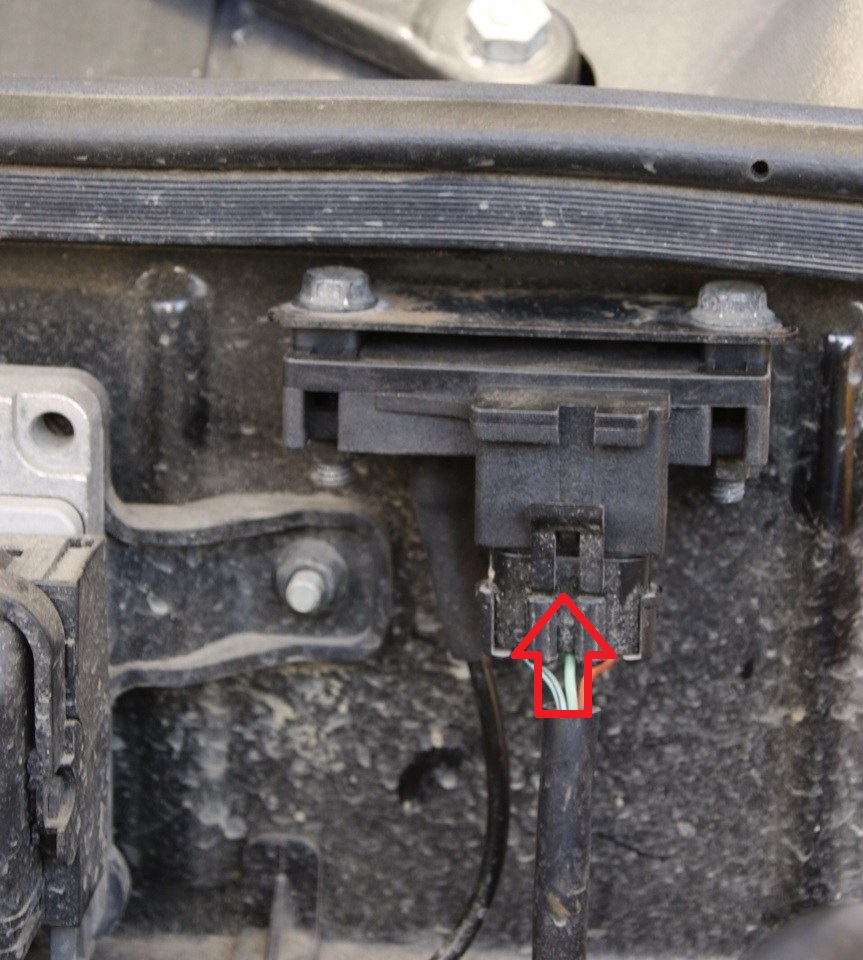

Колодка жгута проводов абсолютного датчика давления Chevrolet Lanos

3. Отсоедините вакуумный шланг от датчика.

Вакуумный шланг датчика абсолютного давления Chevrolet Lanos

4. Удерживая болты от проворачивания, отверните две гайки крепления датчика и снимите его.

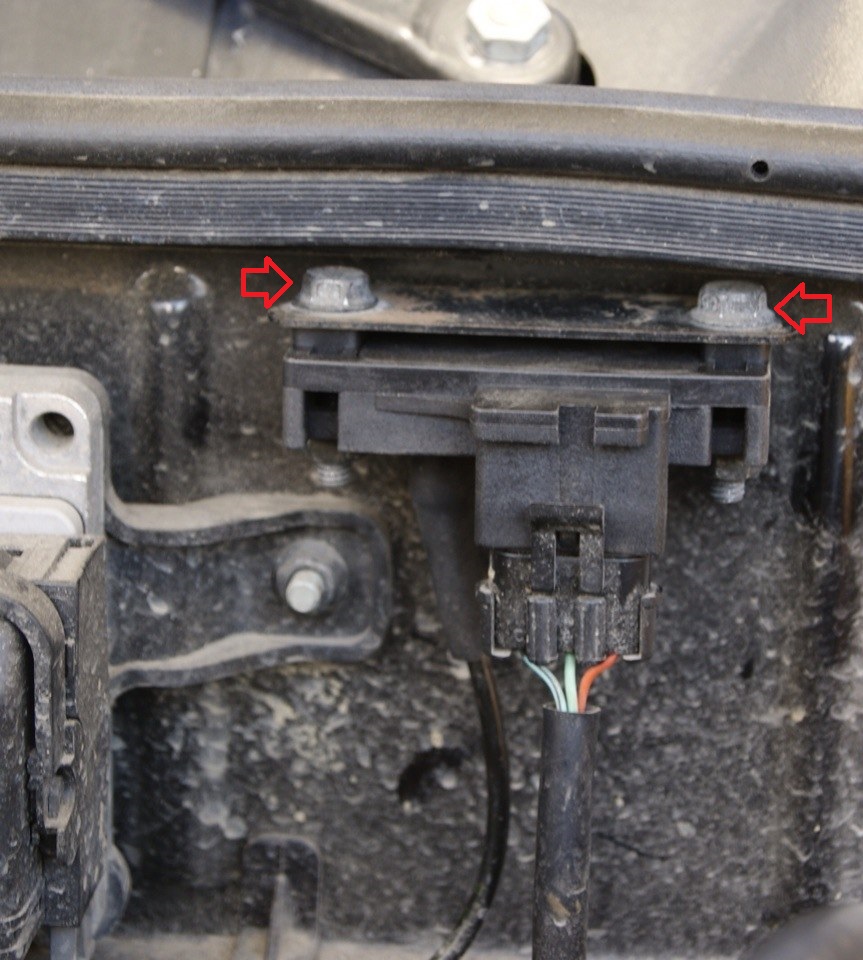

Болты крепления датчика абсолютного давления Chevrolet Lanos

Полезный совет:

Удобнее сначала снять датчик в сборе с кронштейном, для чего выверните болт крепления кронштейна датчика и снимите датчик в сборе с кронштейном.

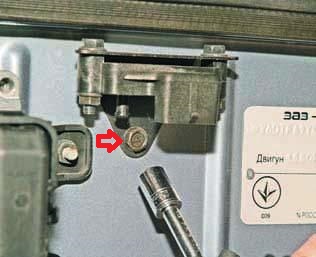

Болт крепления кронштейна датчика абсолютного давления Chevrolet Lanos

5. Установите датчик абсолютного давления (разрежения) в порядке, обратном снятию.

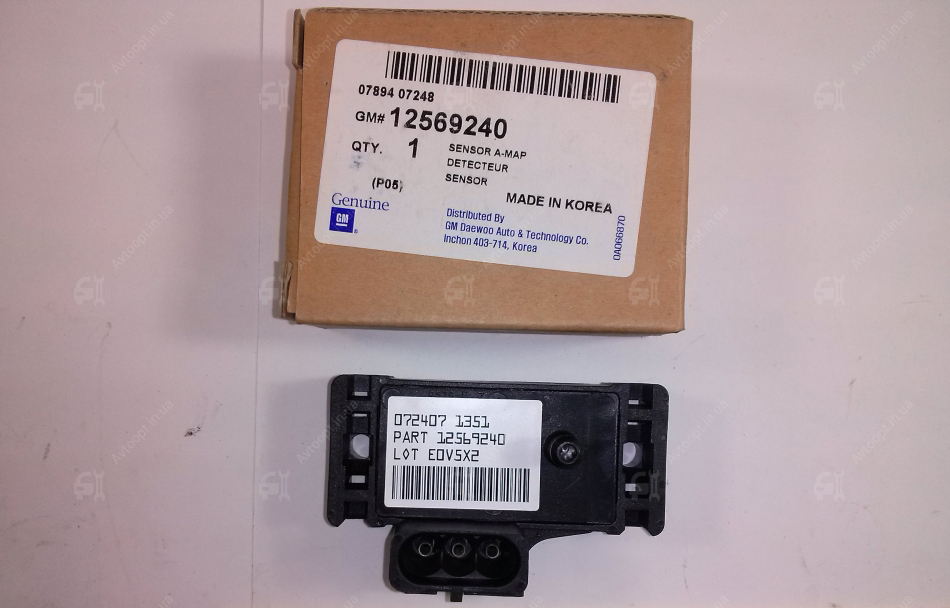

Новый датчик абсолютного давления Chevrolet Lanos

Новый датчик абсолютного давления Шевроле Ланос.

В статье не хватает:

  • Фото инструмента

Источник: carpedia.club
