Приводной ремень Nissan Qashqai - проверка и регулировка

ПРОВЕРКА

• Проверку следует проводить только на холодном двигателе или через 30 минут после остановки двигателя.

1: Генератор

2: Водяной насос

3: Шкив коленвала

4: Компрессор кондиционера (на моделях с кондиционером) Натяжной шкив (на моделях без кондиционера)

5: Натяжной шкив

6: Приводной ремень
• Проведите визуальную проверку ремня и убедитесь, нет ли износа, повреждений или трещин на контактных поверхностях и кромках.

• Перед проведением проверки два раза проверните шкив коленвала по часовой стрелке и убедитесь, что натяжение на всех шкивах одинаковое.

• При измерении прогибания прикладывайте усилие 98 Н (10 кг) в точке, отмеченной символом ( width=).

• Измеряйте натяжение и частоту ремня при помощи акустического измерителя натяжения (подходящий специнструмент) в точке, отмеченной символом ( width=).
Внимание:
• При измерении натяжения и частоты следует пользоваться акустическим измерителем натяжения.

• При проверке сразу же после установки ремня сначала отрегулируйте его на стандартное значение. Затем, провернув коленвал на два оборота или более, повторно отрегулируйте прогибание на стандартное значение и устраните разброс в величине прогибания ремня между шкивами.

РЕГУЛИРОВКА НАТЯЖЕНИЯ

Внимание:
• При замене ремня новым натяните его на значение для «нового ремня», чтобы компенсировать недостаточное прилегание к канавкам шкива.

• Когда натяжение надеваемого ремня превышает «предел», отрегулируйте его на значение «после регулировки».

• Надевая ремень, убедитесь, что он правильно сел в канавку шкива.

• Не допускайте попадания масла или охлаждающей жидкости двигателя на ремень.

• Не перекручивайте и не сгибайте ремень чрезмерно.

1. Снимите защитную накладку с переднего правого крыла. См. главу ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА.

2. Ослабьте контргайку (А) натяжного шкива из положения затяжки с требуемым моментом на 45'.

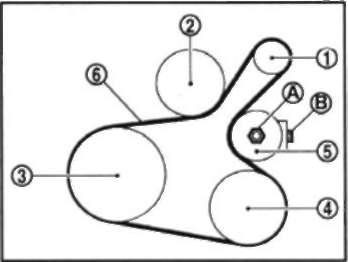

1: Генератор

2: Водяной насос

3: Шкив коленвала

4: Компрессор кондиционера (на моделях с кондиционером) Натяжной шкив (на моделях без кондиционера)

5: Натяжной шкив

6: Приводной ремень
В: Регулировочный болт

Внимание:
• При чрезмерном ослаблении контргайки натяжной шкив наклонится и провести точную регулировку натяжения станет невозможно. Не ослабляйте контргайку чрезмерно (более чем на 45").

• Нанесите метку совмещения на контргайку и проверьте угол поворота угломером. Избегайте оценки на глаз без использования инструментов.

3. Выполните регулировку натяжения ремня вращением регулировочного болта.
Внимание:
• При проверке сразу же после установки ремня сначала отрегулируйте его на стандартное значение. Затем, провернув коленвал на два оборота или более, повторно отрегулируйте прогибание на стандартное значение и устраните разброс в величине прогибания ремня между шкивами. • При выполнении регулировки натяжения контргайка должна находиться в положении п. 2. Если же регулировка натяжения выполняется, когда контргайка ослаблена больше, чем требуется, натяжной шкив наклонится и провести точную регулировку натяжения станет невозможно.
4. Затяните контргайку.
