Процесс снятия и установки тормозного барабана Volkswagen Polo

Инструменты:

• гаечный ключ торцевой Г-образный
• ключ TORX ТЗО
• монтажная лопатка (две)
• штангенциркуль

Примечания:

Тормозной барабан снимают для его замены при повреждении или износе рабочей поверхности (максимально допустимый диаметр барабана 231,5 мм), а также для контроля состояния тормозных механизмов, замены тормозных колодок и рабочих цилиндров. Работу выполняйте на автомобиле с вывешенными задними колесами (на подъемнике или автомобиле, установленном с помощью домкрата на опоры). Рычаг стояночного тормоза должен быть опущен до упора вниз (автомобиль расторможен).
Тормозные барабаны заменяйте парами (левый и правый одновременно).

1. Включите I передачу и установите упорные бруски под передние колеса.

2. Вывесите заднее колесо и установите заднюю часть автомобиля со стороны снимаемого барабана на опору. Снимите заднее колесо.

3. Выверните винт крепления барабана к задней ступице.

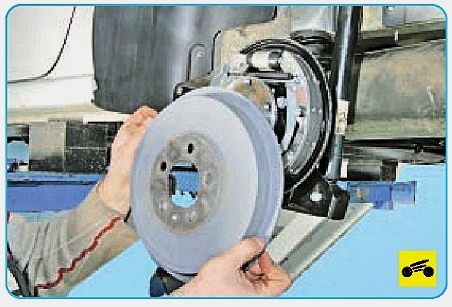

4. Снимите барабан.

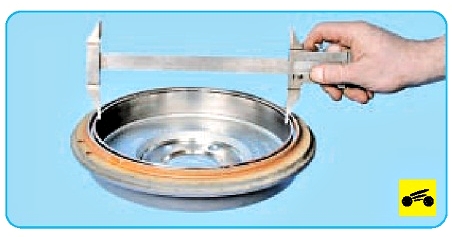

5. Измерьте штангенциркулем диаметр рабочей поверхности. Если он больше максимально допустимого значения, барабан подлежит замене.

6. Установите детали в порядке, обратном снятию, предварительно утопив поршни рабочего цилиндра, сжимая тормозные колодки двумя монтажными лопатками.

Примечание: При установке прежнего барабана снимите напильником буртик на его рабочей поверхности, образовавшийся в результате износа.

7. Аналогично снимите, проверьте и при необходимости замените тормозной барабан с другой стороны.

В статье не хватает:

• Фото инструментов
• Фото деталей и расходников
• Качественных фото ремонта
