Замена тросов привода стояночного тормоза Volkswagen Polo

Инструменты:

• Торцевая насадка 10 мм
• Гаечный ключ торцевой Г-образный 10 мм
• Гаечный ключ накидной прямой 10 мм
• Плоскогубцы
• Отвертка плоская средняя
• Домкрат винтовой

Детали и расходники:

• Тросы привода стояночного тормоза
• Противооткатные упоры
• Опоры под задние колеса

Примечания:

Некоторые водители, стремясь поменьше изнашивать тросы стояночного тормоза, стараются реже им пользоваться. Такая «экономия» приводит к обратному результату: тросы, редко перемещаясь в оболочках, постепенно теряют подвижность и в конечном итоге заклинивают и обрываются. Пользуйтесь стояночным тормозом во всех случаях, когда это необходимо.​

В привод стояночного тормоза входят два отдельных задних троса. Заменять их необходимо при чрезменом вытягивании (невозможности регулировки стояночного тормоза)  и механических повреждениях жил троса или его оболочки.

Работа показана на примере левого заднего троса. Правый трос заменяют аналогично.

1. Отсоедините уравнитель от передних концов задних тросов.

Составляющие ручного стояночного тормоза:

1 - уравнитель;

2 - тросы;

3 - регулировочная гайка;

4 - тяга.

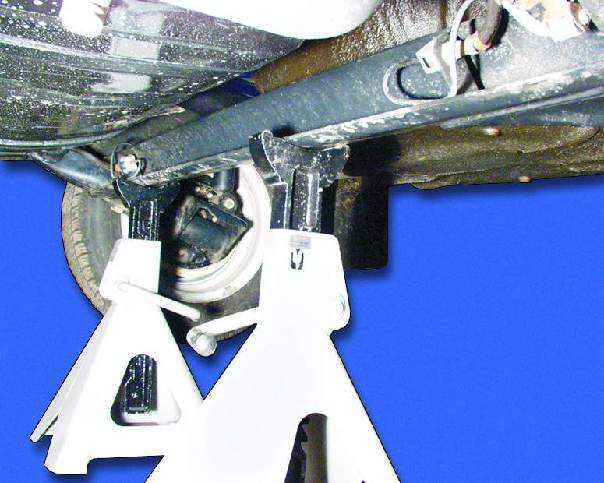

2. Установите автомобиль на эстакаду или смотровую канаву. Поставьте противооткатные упоры под передние колеса. Ослабьте затяжку колесных болтов. С помощью домкрата приподнимите заднюю часть автомобиля и установите на надежные опоры.

3. Снимите заднее колесо со стороны заменяемого троса.

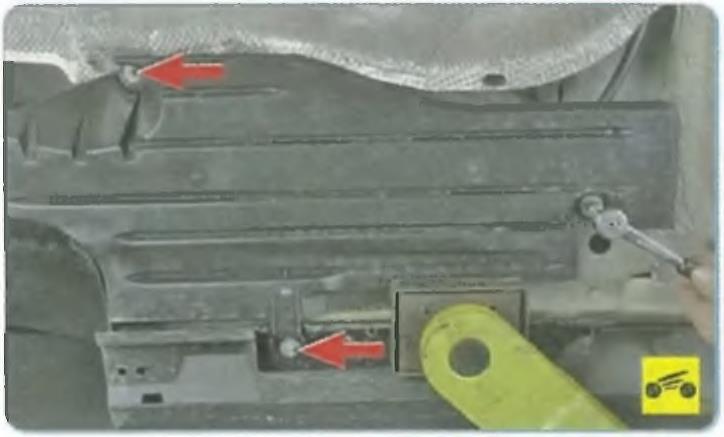

4. Отверните семь пластмассовых гаек крепления защитного кожуха и снимите кожух.

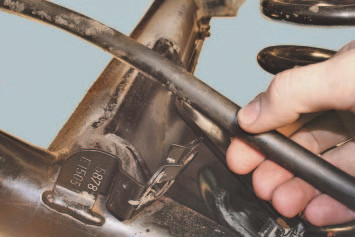

5. Отожмите отверткой фиксаторы держателя троса на кузове, отогните скобу держателя, извлеките из держателя оболочку троса.

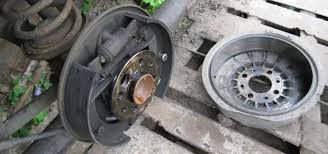

6. Снимите тормозной барабан.

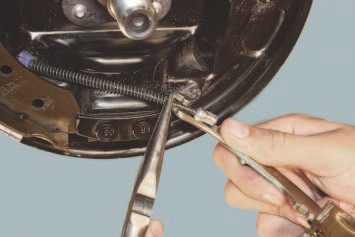

7. Отсоедините наконечник троса от разжимного рычага.

8. Снимите трос с поддерживающих крючков на кронштейне рычага балки задней подвески и на кузове.

9. Извлеките оболочку троса из отверстия в щите тормоза из резинового уплотнителя в отверстии основания кузова и снимите трос.

10. Установите трос привода стояночного тормоза в порядке, обратном снятию.

11. Аналогично снимите и установите второй трос.

12. Отрегулируйте стояночную тормозную систему.
