Проверка датчика температуры воздуха на впуске и его цепей Renault Sandero

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Подъемник
Не обозначено
Автосервисы рядом

Работа показана на двигателе 1,4–1,6 (8V), на двигателе 1,6 (16V) проверка выполняется аналогично.
При выключенном зажигании отсоединяем колодку жгута проводов системы управления двигателем от датчика температуры воздуха.
Маркировка выводов колодки «1» и «2» нанесена на корпусе колодки.
При включенном зажигании…

…тестером измеряем напряжение между выводами колодки.
При исправных цепях датчика тестер должен показать напряжение 4,8 – 5,2 В. Если напряжение не соответствует требуемому значению, необходимо проверить цепи (на обрыв или замыкание на «массу») между выводом «1» колодки проводов датчика и выводом «49» колодки жгута проводов ЭБУ, а также между выводом «2» колодки проводов датчика и выводом «77» колодки жгута проводов ЭБУ. Если цепи исправны – неисправен ЭБУ.
Для проверки датчика термометром измеряем температуру впускного трубопровода рядом с датчиком…

…а тестером – сопротивление между выводами датчика.

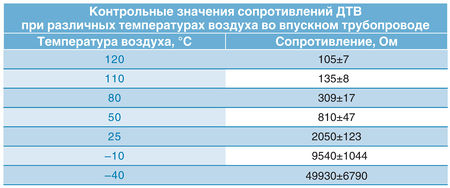

Сравниваем полученное значение с контрольными по таблице. Если замеренное значение сопротивления не совпадает с контрольным – датчик необходимо заменить.

Источник: http://wiki.zr.ru/74-2_%D0%94%D0%B8%D0%B0%D0%B3%D0%BD%D0%BE%D1%81%D1%82%D0%B8%D0%BA%D0%B0_Stepway
