Проверка электрических замков дверей с двойной блокировкой Toyota Camry

ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО ЗАМКА ПЕРЕДНЕЙ ДВЕРИ СО СТОРОНЫ ПАССАЖИРА

Проверьте работу электропривода замка двери пассажира в положениях, указанных в таблице. Соедините положительную клемму аккумуляторной батареи с выводом «4» и отрицательную клемму – с выводом «3», убедитесь, что защелка замка перешла в положение «LOCK». Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK».

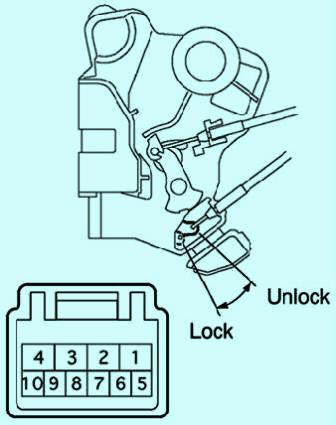

Рис. 1. Проверка работы электропривода замка двери пассажира

Если работа электропривода не соответствует описанной, замените замок в сборе.

Проверьте наличие проводимости сигнала между выводами разъема и выключателя замка двери со стороны пассажира в положениях, указанных в таблице.

Если проводимость не соответствует данным в таблице, замените замок в сборе.

ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО ЗАМКА ПЕРЕДНЕЙ ДВЕРИ СО СТОРОНЫ ВОДИТЕЛЯ

Проверьте работу электропривода замка двери водителя в положениях, указанных в таблице.

Соедините положительную клемму аккумуляторной батареи с выводом «2» и отрицательную клемму – с выводом «1», убедитесь, что защелка замка перешла в положение «LOCK».

Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK».

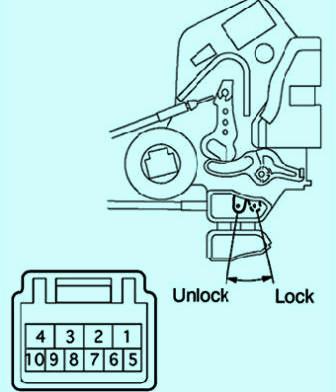

Рис. 2. Проверка работы электропривода замка двери водителя

Если работа электропривода не соответствует описанной, замените замок в сборе.

Проверьте наличие проводимости сигнала между выводами разъема и выключателя замка двери со стороны водителя в положениях, указанных в таблице.

Если проводимость не соответствует данным в таблице, замените замок в сборе.

ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО ЗАМКА ЗАДНЕЙ ПРАВОЙ ДВЕРИ

Проверьте работу электропривода замка задней правой двери в положениях, указанных в таблице. Соедините положительную клемму аккумуляторной батареи с выводом «2» и отрицательную клемму – с выводом «1», убедитесь, что защелка замка перешла в положение «LOCK». Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK».

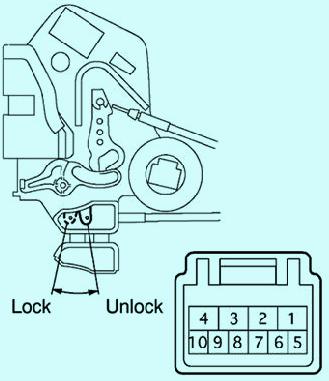

Рис. 3. Проверка работы электропривода замка задней правой двери

Если работа электропривода не соответствует описанной, замените замок в сборе.

Проверьте наличие проводимости сигнала между выводами разъема и выключателя замка задней правой двери в положениях, указанных в таблице.

Если проводимость не соответствует данным в таблице, замените замок в сборе.

ПРОВЕРКА ЭЛЕКТРИЧЕСКОГО ЗАМКА ЗАДНЕЙ ЛЕВОЙ ДВЕРИ

Проверьте работу электропривода замка задней левой двери в положениях, указанных в таблице. Соедините положительную клемму аккумуляторной батареи с выводом «4» и отрицательную клемму – с выводом «3», убедитесь, что защелка замка перешла в положение «LOCK». Поменяйте полярность выводов разъема и убедитесь, что защелка замка перешла в положение «UNLOCK».

Рис. 4. Проверка работы электропривода замка задней левой двери

Если работа электропривода не соответствует описанной, замените замок в сборе.

Проверьте наличие проводимости сигнала между выводами разъема и выключателя замка задней левой двери в положениях, указанных в таблице.

Если проводимость не соответствует данным в таблице, замените замок в сборе.
