ПРОВЕРКА ГЛАВНОГО ПЕРЕКЛЮЧАТЕЛЯ
Проверьте наличие проводимости между выводами главного переключателя стеклоподъемников.
Рис. 1. Разъем главного переключателя стеклоподъемников
Если проводимость отсутствует, замените главный переключатель.
Стекло закрыто
|
Положение переключателя |
Переднее пассажирское № вывода |
Правое заднее № вывода |
Левое заднее № вывода |
|
UP |
6-131-15 |
6-181-16 |
6-121-10 |
|
OFF |
1-131-15 |
1-181-16 |
6-121-10 |
|
DOWN |
6-151-13 |
6-161-18 |
6-101-12 |
Стекло открыто
|
Положение переключателя |
Переднее пассажирское № вывода |
Правое заднее № вывода |
Левое заднее № вывода |
|
UP |
6-13 |
6-18 |
6-12 |
|
OFF |
13-15 |
16-18 |
10-12 |
|
DOWN |
6-15 |
6-16 |
6-10 |
Проверьте работу электродвигателя стеклоподъемника правой передней двери.
Соедините вывод «5» разъема электродвигателя с положительной клеммой аккумулятора, а вывод «4» – с отрицательной клеммой. Убедитесь, что электродвигатель вращается по часовой стрелке. Измените полярность подсоединения и убедитесь, что электродвигатель вращается против часовой стрелки. Если результаты хотя бы одной проверки не соответствуют описанию, замените электродвигатель.

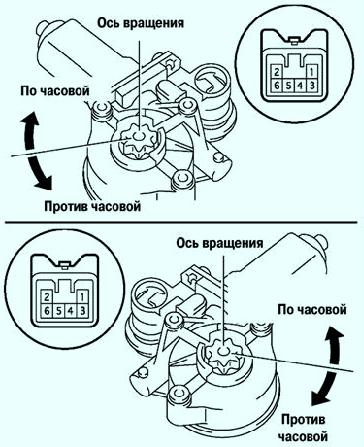

Рис. 2. Схема проверки электродвигателя стеклоподъемника правой передней двери
Проверьте работу электродвигателей стеклоподъемников остальных дверей, устанавливая ту же полярность, что и в первой проверке.
ПРОВЕРКА ГЛАВНОГО РЕЛЕ ПИТАНИЯ
Проверьте наличие проводимости между выводами реле при подаче напряжения.

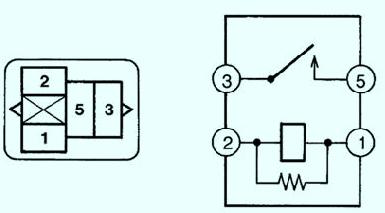

Рис. 3. Разъем главного реле питания
Если результаты не соответствуют приведенным в таблице, замените реле.
Стандартная проверка
|
№ вывода |
Состояние |
Результат |
|
1-2 |
Постоянный |
Проводимый |
|
3-5 |
Постоянный |
Не проводимый |
|
3-5 |
Подача напряжения между зажимами 1 и 2 |
проводимый |
