Проверка проводимости переключателя регулировки положения зеркала
Рис. 1 Разъем переключателя регулировки положения зеркала
Отсоедините разъем переключателя и проверьте проводимость между выводами по таблицам.
Левое зеркало
|
№ вывода |
Положение |
Результат |
|
- |
Выключено |
не проводимый |
|
4-8 6-7 |
Вверх |
проводимый |
|
4-7 6-8 |
Вниз |
проводимый |
|
5-8 6-7 |
Влево |
проводимый |
|
5-7 6-8 |
Вправо |
проводимый |
Правое зеркало
|
№ вывода |
Положение |
Результат |
|
- |
Выключено |
не проводимый |
|
3-8 6-7 |
Вверх |
проводимый |
|
3-7 6-8 |
Вниз |
проводимый |
|
2-8 6-7 |
Влево |
проводимый |
|
2-7 6-8 |
Вправо |
проводимый |
Складывание зеркал
|
№ вывода |
Положение |
Результат |
|
7-9 8-10 |
Движение |
проводимый |
|
7-10 8-9 |
Остановка |
проводимый |
ПРОВЕРКА ЭЛЕКТРОДВИГАТЕЛЯ СКЛАДЫВАНИЯ ЗЕРКАЛ
Подключите аккумуляторную батарею к выводам разъема электродвигателя, проверьте сигнал, изменяя положение зеркала согласно данным в таблице.

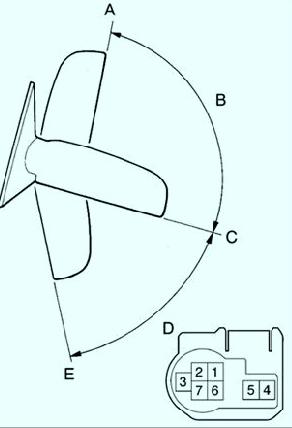

Рис. 2 Схема проверки работоспособности электродвигателя складывания зеркал
Если в момент одной из операций сигнал не определен, замените зеркало.
Складывание зеркал
|
№ вывода |
Положение |
Результат |
|
А |
Батарея (+) -1 Батарея (-) - 2 |
крайнее положение (остановка) |
|
Батарея (+) - 2 Батарея (-) -1 |
отключено |
|
|
В |
Батарея (+) -1 Батарея (-) - 2 |
крайнее положение (остановка) |
|
Батарея (+) - 2 Батарея (-) -1 |
крайнее положение (остановка) |
|
|
С |
Батарея (+) -1 Батарея (-) - 2 |
крайнее положение (остановка) |
|
Батарея (+)- 2 Батарея (—)—1 |
отключено |
|
|
D |
Батарея (+)-1 Батарея (-)- 2 |
крайнее положение (остановка) |
|
Батарея (+)- 2 Батарея (-)-1 |
фаза движения (остановка) |
|
|
Е |
Батарея (+)-1 Батарея (-)- 2 |
отключено |
|
Батарея (+)- 2 Батарея (-) -1 |
фаза движения (остановка) |
ПРОВЕРКА ЭЛЕКТРОПРИВОДА ЗЕРКАЛ
Подключите аккумуляторную батарею к выводам «3» (+) и «2» (–) разъема электропривода, убедитесь, что зеркало поворачивается влево.
Измените полярность напряжения, убедитесь, что зеркало поворачивается вправо.
Подключите аккумуляторную батарею к выводам к выводам «1» (+) и «2» (–) разъема электропривода, убедитесь, что зеркало поворачивается вверх. Измените полярность напряжения, убедитесь, что зеркало поворачивается вниз.
ПРОВЕРКА РЕЛЕ ОБОГРЕВАТЕЛЯ ЗАДНЕГО СТЕКЛА
Проверьте постоянное наличие проводимости между выводами «1» и «2» реле обогревателя.

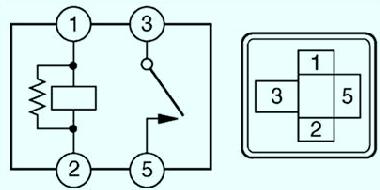

Рис. 3. разъем реле обогревателя заднего стекла
Проверьте наличие проводимости между выводами «1» и «2» реле при приложении напряжения аккумуляторной батареи между выводами «3» и «5».
ПРОВЕРКА ВНУТРЕННЕГО ЗЕРКАЛА ЗАДНЕГО ВИДА
Подсоедините положительную клемму батареи к выводу «1», а отрицательную клемму – к выводу «2».

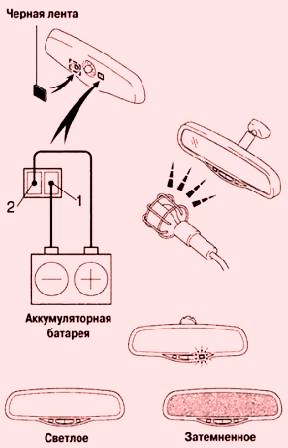

Рис. 4. Схема проверки внутреннего зеркала заднего вида
Заклейте черной лентой (см. рис. 4) датчик света внутреннего зеркала заднего вида.
Осветите зеркало лампой и проверьте, будет ли зеркало затемняться. Если затемнения не происходит, замените внутреннее зеркало.
