Проверка и замена вкладышей коренных подшипников Toyota Camry 2001 - 2006

Инструменты:

• Индикатор
• Насадка на вороток 10 мм
• Ключ торцевой

Детали и расходники:

• Ветошь
• Калибровочная проволока
• Коренные подшипники
• Коленчатый вал
• Вкладыши коленчатого вала

1. Снимите головку блока цилиндров.

2. Очистите каждую коренную шейку и вкладыши. Проверьте поверхность каждой коренной шейки и вкладышей на наличие точечной коррозии и царапин.

Примечание:

Если шейка или вкладыш повреждены, замените вкладыши. При необходимости перешлифуйте или замените коленчатый вал.

3. Установите коленчатый вал в постели блока цилиндров. Положите пластиковый калибр для измерения зазоров в подшипниках скольжения на каждую коренную шейку.

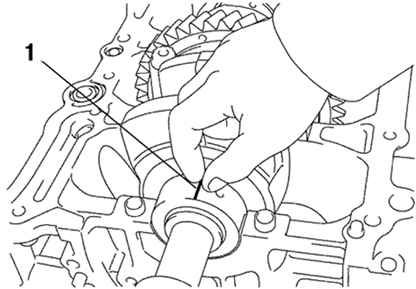

Измерение зазоров в подшипниках скольжения: 1 – пластиковый калибр.

4. Установите крышки коренных подшипников.

Внимание:

Обратите внимание на номера.

Нумерация крышек коренных подшипников

5. Затяните болты крепления в порядке, указанном на рисунке.

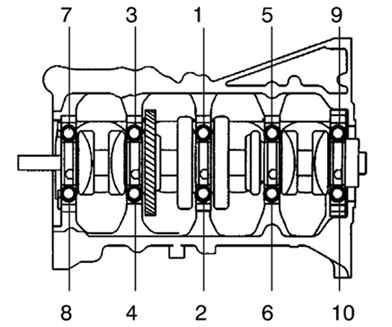

Порядок затяжки болтов крепления крышек коренных подшипников

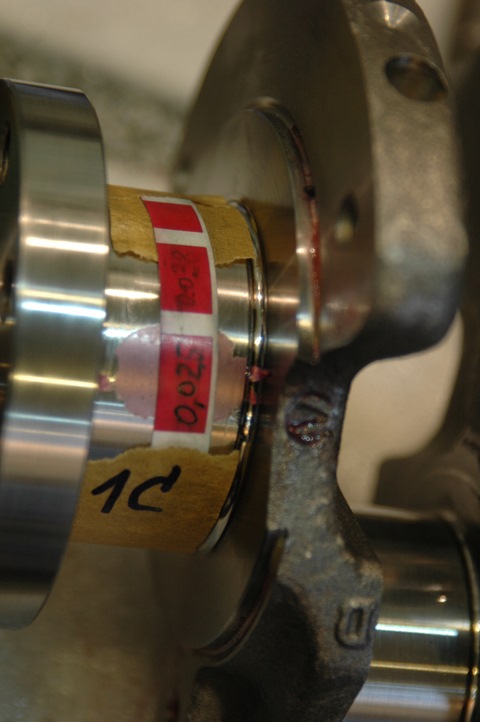

6. Снимите крышки коренных подшипников. Измерьте максимальную ширину сплющенной калибровочной проволоки, определив по ней величину радиального зазора.

• Стандартный зазор – 0,017–0,040 мм.
• Предельный зазор – 0,050 мм.

Примечание:

Если зазор больше максимального, замените подшипники. При необходимости замените коленчатый вал.

При замене вкладышей номинального размера необходимо использовать вкладыши одной размерной группы. Существуют несколько стандартных размерных групп вкладышей, обозначенных «1», «2», «3», «4». Размерная группа вкладыша определяется, исходя из суммы размерных групп, указанных на блоке цилиндров и коленчатом валу.

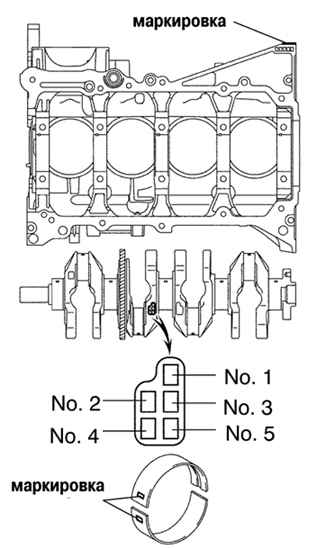

Нумерация вкладышей коренных подшипников

Пример:

Метка «4» на блоке цилиндров + метка «3» на коленчатом валу = сумма «7» (необходимого вкладыша №3).

7. Снимите остатки калибра с рабочих поверхностей коренной шейки и вкладыша.

8. Снимите коленчатый вал.

9. Подняв коленчатый вал, извлеките верхние вкладыши коренных подшипников и верхние упорные полукольца из блока цилиндров.
