Проверка элементов системы охлаждения на автомобиле Mitsubishi Outlander XL 2007 - 2012

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

Инструменты:

  • Инструмент для проверки клапана крышки заливной горловины радиатора (тестер MB992193 с набором адаптеров MB992190) или аналогичный
  • Воронка (при необходимости)

Детали и расходники:

  • Крышка радиатора MR481252 (при необходимости)

Крышка радиатора MR481252 системы охлаждения двигателя Mitsubishi Outlander XL

Примечание:

Система охлаждения Аутлендера, двигателей 4B12/4В11 и 6B31, закрытого типа, с принудительной циркуляцией охлаждающей жидкости и расширительным бачком.
Крышка радиатора является герметичной и поддерживает давление внутри системы. Работа системы под давлением предотвращает кипение охлаждающей жидкости, даже когда температура последней превышает 100°С.
Крышка имеет два предохранительных клапана – паровой и вакуумный. Паровой клапан открывается для отвода пара через шланг расширительного бачка, когда давление внутри системы охлаждения превысит предельно допустимое (температура охлаждающей жидкости 110 - 120°С, давление 93 - 123 кПа). Воздушный (вакуумный) клапан открывается, чтобы уменьшить разрежение, возникающее в системе охлаждения после остановки двигателя и падения температуры (давление -5 кПа или менее). Открытие клапана позволяет охлаждающей жидкости вернуться в систему из расширительного бачка.
Операции проверки и замены охлаждающей жидкости, а также заправочные емкости приведены здесь.

Проверка герметичности системы охлаждения

1. Отверните крышку радиатора и убедитесь, что уровень охлаждающей жидкости доходит до заливной горловины радиатора.

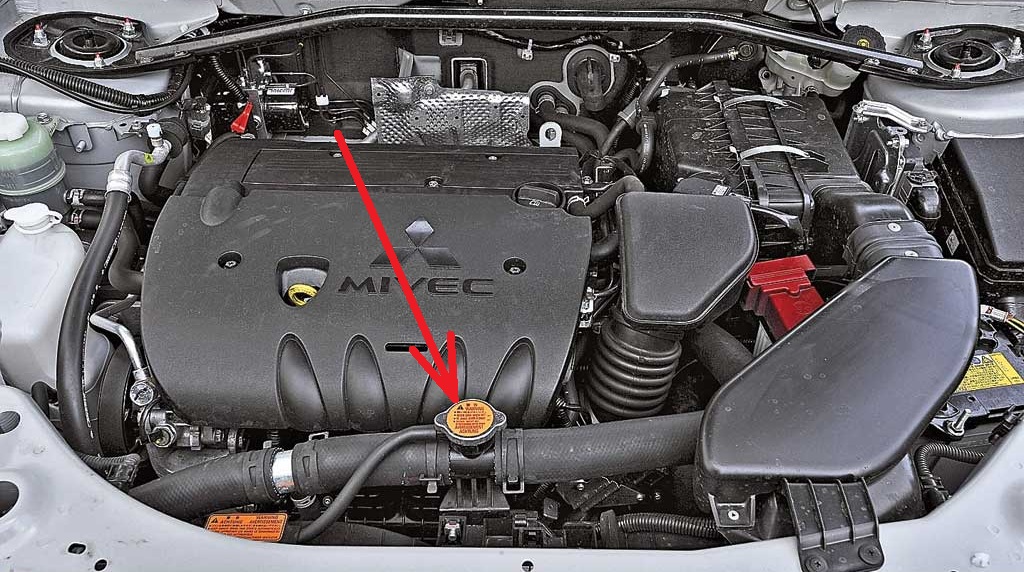

Размещение крышки заливной горловины радиатора двигателя 4B12 Mitsubishi Outlander XL

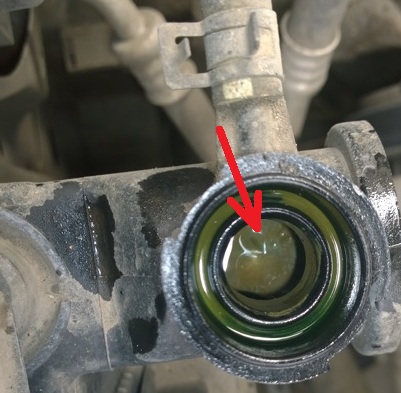

Проверка уровня охлаждающей жидкости в радиаторе системы охлаждения двигателя Mitsubishi Outlander XL

2. Подсоедините тестер для проверки клапана крышки заливной горловины радиатора и создайте давление 160 кПа.

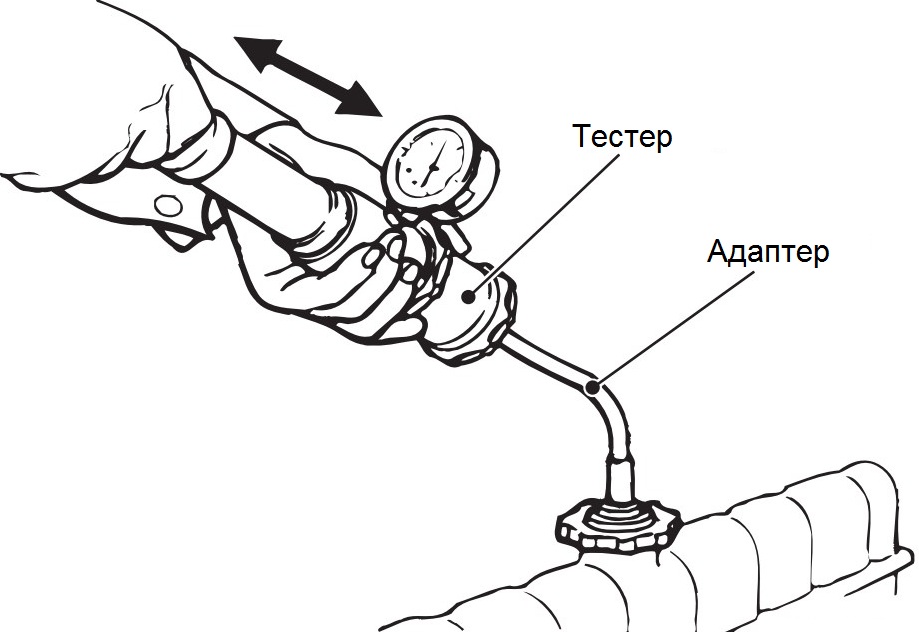

Подсоединение тестера для проверки герметичности системы охлаждения к горловине радиатора Mitsubishi Outlander XL

Примечание:

Ветошью тщательно удалите влагу с поверхности всех проверяемых деталей.
При подсоединении тестера, а также во время проведения проверки будьте осторожны, чтобы не повредить заливную горловину радиатора.

3. Затем проверьте подтекание антифриза из соединений шлангов или самих шлангов системы охлаждения.

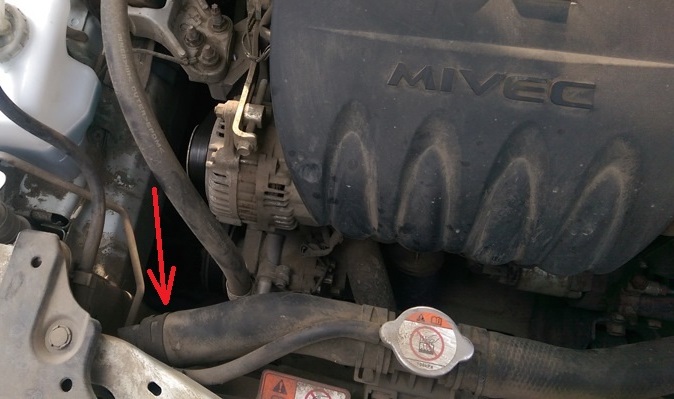

Проверка герметичности соединения верхнего шланга радиатора системы охлаждения Mitsubishi Outlander XL

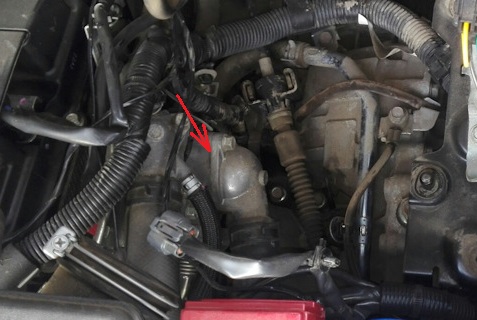

Проверка герметичности соединения крышки с корпусом термостата системы охлаждения двигателя 4B12 Mitsubishi Outlander XL

Примечание:

При извлечении тестера для проверки пробки радиатора из горловины радиатора будьте осторожны, чтобы не допустить разбрызгивания (вытекания) охлаждающей жидкости.
При отсоединении тестера будьте осторожны, чтобы не повредить заливную горловину радиатора.

4. При наличии утечек охлаждающей жидкости отремонтируйте или замените соответствующие детали.

Проверка давления открытия клапана крышки радиатора

Примечание:

Перед проверкой убедитесь, что крышка радиатора чистая (свободна от загрязнений), поскольку ржавчина или другие посторонние вещества на уплотнительной прокладке крышки могут послужить причиной неправильных показаний манометра.

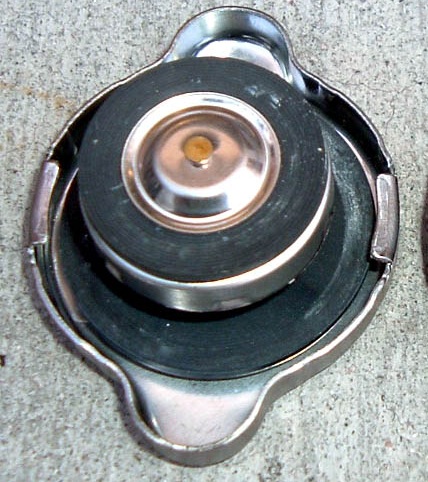

Проверка чистоты крышки радиатора системы охлаждения двигателя Mitsubishi Outlander XL

1. Используйте специальный адаптер для подсоединения крышки радиатора к тестеру.

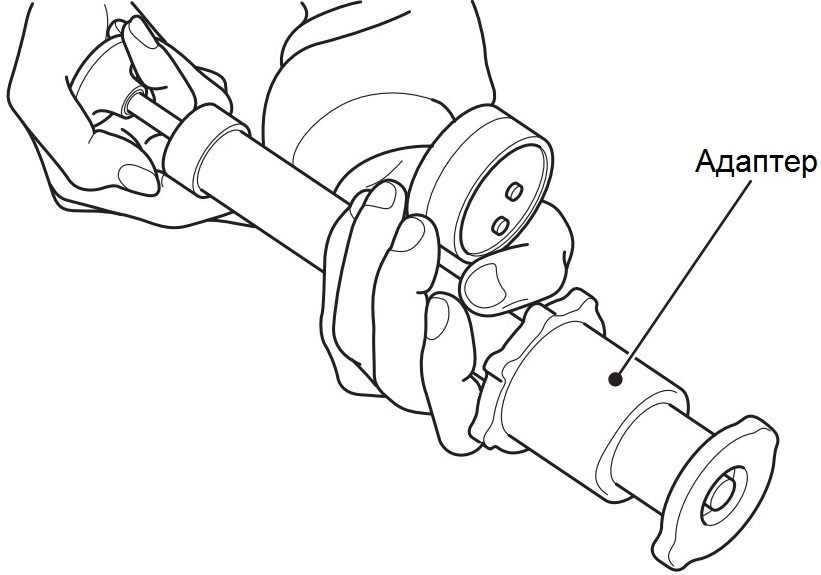

Подсоединение посредством адаптера тестера к крышке радиатора системы охлаждения двигателя Mitsubishi Outlander XL

2. Увеличивайте давление до тех пор, пока стрелка манометра не остановится.

Примечание:

Давление крышки радиатора: номинальное значение – 93-123 кПа; предельно допустимое значение – 83 кПа.

3. Замените крышку радиатора, если давление, показываемое манометром, ниже предельно допустимого значения.
