Проверка герметичности топливопроводов модели 2WD

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
Не обозначено
Автосервисы рядом

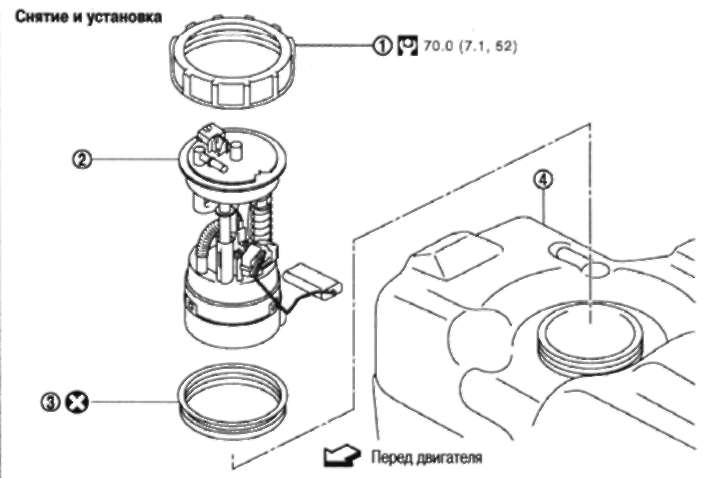

Компоненты системы:

1. Стопорное кольцо

2. Датчик уровня топлива, топливный фильтр и топливный насос в сборе

3. Кольцевое уплотнение

4. Топливный бак

Примечание:

• Слив топлива производится для того, чтобы не пролить топливо при снятии датчика уровня топлива, топливного фильтра и топливного насоса в сборе, т. к. уровень топлива выше установочной поверхности датчика.

• Ориентировочно уровень топлива опускается до уровня, показанного на рисунке или ниже, после слива из бака прибл. 15 л топлива.

• В случае, если топливный насос не действует, выполните следующее:

a. Вставьте шланг диаметром менее 20 мм в трубу наливной горловины через отверстие и слейте топливо из трубы наливной горловины.

b. Отсоедините шланг наливной горловины от трубы наливной горловины. См. ниже.

c. Вставьте шланг в топливный бак через шланг наливной горловины и слейте топливо из топливного бака.

2. Сбросьте давление топлива в топливопроводах. См. главу СИСТЕМА УПРАВЛЕНИЯ ДВИГАТЕЛЕМ.

3. Откройте дверку наливной горловины топливного бака. '

4. Снимите крышку наливной горловины и сбросьте давление внутри топливного бака.

5. Снимите подушку заднего сиденья. См. главу ОСНАЩЕНИЕ САЛОНА И НАРУЖНОЙ ЧАСТИ КУЗОВА.

6. Выньте крышку из смотрового лючка.

• Снимите крышку, повернув зажимы на 90' по часовой стрелке при помощи отвертки.

7. Отсоедините разьем (А) и быстро-сьемный штуцер (В).

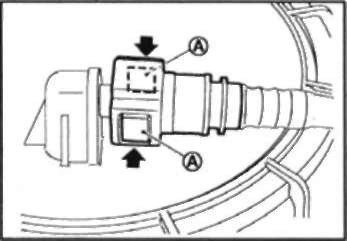

• Отсоедините быстросъемный штуцер следующим образом: Возьмитесь за штуцер с двух сторон, вдавите защелки (А) и снимите его.

Если штуцер и трубка прилипли к передающему блоку, пошевелите их несколько раз взад-вперед, пока они не высвободятся и отсоедините их.

Внимание:

• Быстросъемный штуцер можно отсоединить, когда защелки полностью утоплены. Не перекручивайте его больше, чем требуется.

• Не отсоединяйте быстросъемный штуцер при помощи каких-либо инструментов.

• Предохраняйте пластиковую трубку от воздействия тепла. Особенно при проведении сварочных работ вблизи трубки.

• Не допускайте попадания на пластиковую трубку кислото-содержащих жидкостей, напр., электролита аккумулятора и т.п.

• Не сгибайте и не перекручивайте пластиковую трубку при подсоединении и отсоединении.

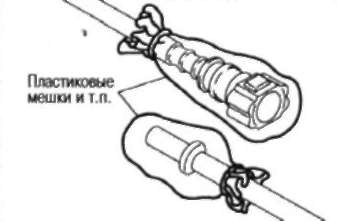

• Для поддержания соединительного участка в чистоте и во избежание повреждения и попадания посторонних частиц полностью закройте его пластиковыми мешками и т.п.

• Во избежание повреждения кольцевого уплотнения в быстро-съемном штуцере не вставляйте заглушки.
