Устройство головки цилиндров в Nissan Qashqai. HR16DE

1. Головка цилиндров в сборе

2. Болт головки цилиндров

3. Шайба

4. Прокладка головки цилиндров А. См. ниже.

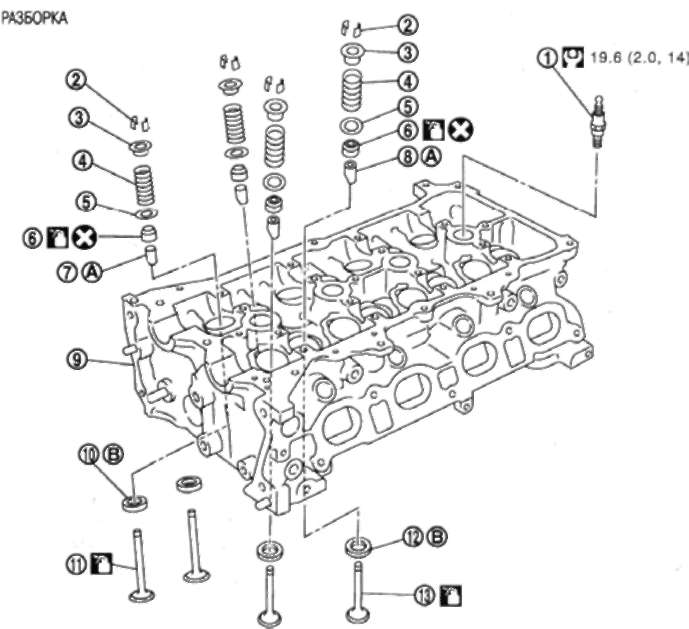

1. Свеча зажигания

2. Сухари

3. Тарелка клапанной пружины

4. Клапанная пружина

5. Гнездо клапанной пружины

6. Сальник клапана

7. Направляющая клапана (выпуск)

8. Направляющая клапана (впуск)

9. Головка цилиндров

10. Седло клапана (выпуск)

11. Клапан (выпуск)

12. Седло клапана (впуск)

13. Клапан (впуск)
