Инструменты:
- Гаечный ключ накидной прямой 12 мм
- Гаечный ключ накидной прямой 14 мм
- Гаечный ключ торцевой трубчатый 10 мм
1. Установите автомобиль на подъемник или смотровую канаву.
2. Снимите правый брызговик двигателя. Инструкция, как это сделать, приведена здесь.

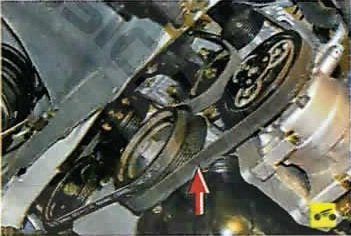

3. Для проверки натяжения ремня привода генератора и компрессора кондиционера нажмите пальцем на ветвь ремня между шкивами коленчатого вала и компрессора кондиционера. При нажатии с усилием 100 Н (10 кгс) прогиб ремня должен составлять 5,3-8,1 мм.
Примечание:
Для проверки натяжения ремней можно использовать весы-безмен, оттягивая их крючком ветвь ремня.

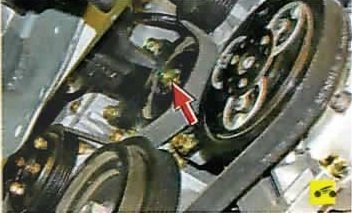

4. Для регулировки натяжения ремня ослабьте гайку крепления натяжного ролика к планке.
5. Вращая регулировочный винт, отрегулируйте натяжение ремня.
6. Затяните гайку крепления натяжного ролика к натяжной планке.
7. Проверните коленчатый вал двигателя на 3-4 оборота, после чего повторите проверку, а при необходимости и регулировку ремня.
8. Для проверки натяжения ремня привода водяного насоса и насоса гидроусилителя рулевого управления нажмите пальцем на ветвь ремня между шкивами коленчатого вала и насоса гидроусилителя. При нажатии с усилием 100 Н (10 кгc) прогиб ремня должен составлять 5,2-8,5 мм.

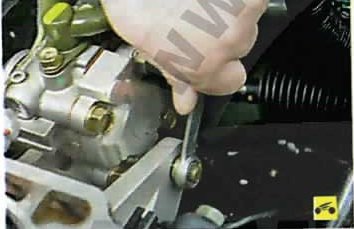

9. Для регулировки натяжения ремня ослабьте затяжку гайки нижнего крепления наcoca гидроусилителя.

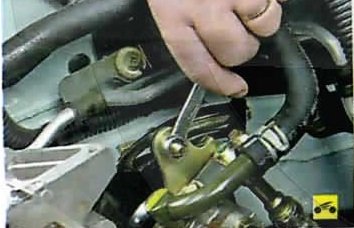

10. Ослабьте затяжку контргайки.
11. Вращая регулировочный болт, отрегулируйте натяжение ремня.
12. Затяните контргайку.
13. Затяните гайку нижнего крепления насоса.
14. Проверните коленчатый вал двигателя на 3-4 оборота, после чего повторите проверку, а при необходимости и регулировку ремня.
15. Установите снятые детали в порядке, обратном снятию.
