Расположение предохранителей, плавких вставок и реле на Nissan Almera Classic и их замена

Большинство цепей питания электрооборудования автомобиля защищено плавкими предохранителями. Фары, электродвигатели вентиляторов, топливный насос и другие мощные потребители подключены через реле. Предохранители и реле установлены в монтажных блоках, которые находятся в салоне автомобиля в торце панели приборов с левой стороны (на левой передней части боковины) и в подкапотном пространстве слева от аккумуляторной батареи.


Таблица 10.1. Назначение предохранителей в монтажном блоке, расположенном в салоне автомобиля

Большинство предохранителей установлено в монтажном блоке предохранителей в салоне (рис. 10.1), расположенном на передней части боковины кузова под пластиковой крышкой. Цепи, защищаемые предохранителями (номера предохранителей указаны на фото), приведены в табл. 10.1.
Кроме того, реле и предохранители расположены в монтажном блоке в подкапотном пространстве (рис. 10.2, крышка монтажного блока снята). В табл. 10.2 указано назначение установленных предохранителей, плавких вставок и реле, однако на конкретной модели автомобиля могут отсутствовать некоторые цепи, указанные в таблице.
На рис. 10.3-10.5 показано расположение реле в монтажных блоках салона автомобиля и его подкапотного пространства.

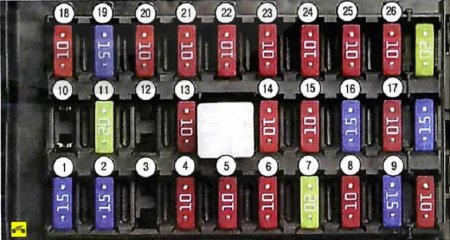

Рис 10.1. Номера предохранителей в монтажном блоке, расположенном в салоне автомобиля.
