Замена выпускного колектора и каталитического нейтрализатора отработавших газов Nissan Almera Classic

Инструменты:

• Гаечный ключ накидной изогнутый 10 мм
• Гаечный ключ накидной изогнутый 12 мм
• Гаечный ключ накидной изогнутый 14 мм
• Гаечный ключ накидной изогнутый 22 мм
• Гаечный ключ торцевой трубчатый 12 мм

Порядок действий при замене выпускного колектора и каталитического нейтрализатора отработавших газов  Nissan Almera Classic:

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

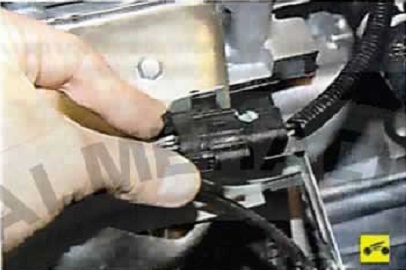

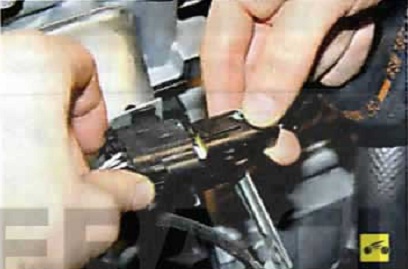

2. Нажмите на фиксатор колодки жгута проводов датчика концентрации кислорода.

3. Разъедините колодку.

4. Нажмите на усики фиксатора.

5. Извлеките из кронштейна колодку жгута проводов датчика концентрации кислорода.

6. Установите автомобиль на подъемник или смотровую канаву.

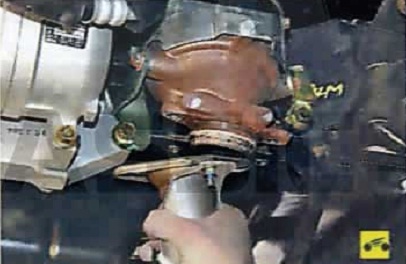

7. Выверните болты крепления приемной трубы к каталитическому нейтрализатору.

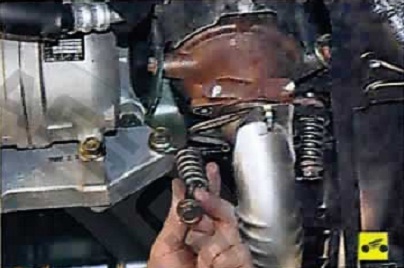

8. Снимите болты с установленными на них пружинами.

9. Отведите в сторону приемную трубу.

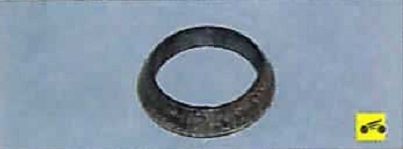

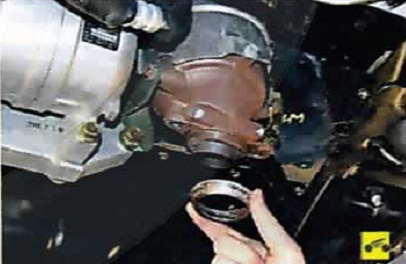

10. Cнимите с фланца нейтрализатора уплотнительное кольцо.

Примечание:

При каждой разборке соединения приемной трубы с каталитическим нейтрализатором заменяйте уплотнительное кольцо новым.

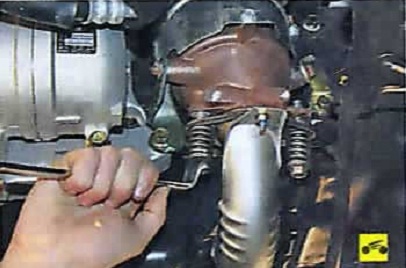

11. Выверните два болта крепления поддерживающих кронштейнов каталитического нейтрализатора.

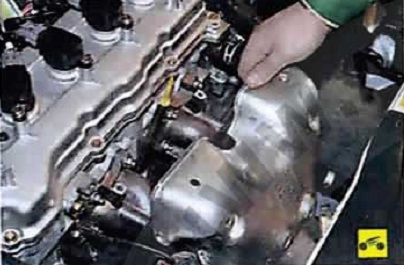

12. Снимите термоэкран выпускного коллектора и каталитического нейтрализатора.

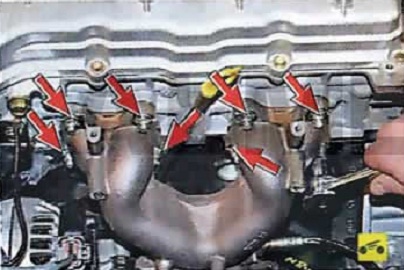

13. Отверните восемь гаек крепления выпускного коллектора к головке блока цилиндров.

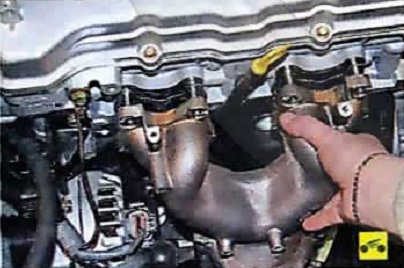

14. Cдвиньте выпускной коллектор со шпилек головки блока цилиндров.

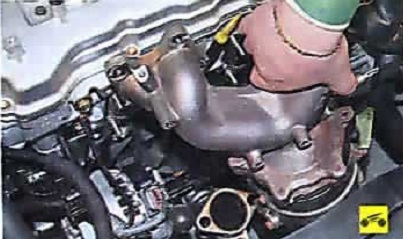

15. Cнимите выпускной коллектор в сборе с каталитическим нейтрализатором.

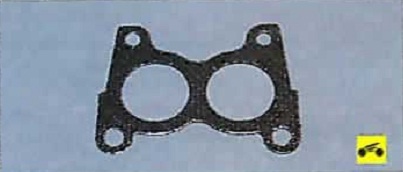

16. Снимите со шпилек головки блока цилиндров прокладки выпускного коллектора.

Примечание:

Прокладки выпускного коллектора при каждой разборке соединения заменяйте новыми.

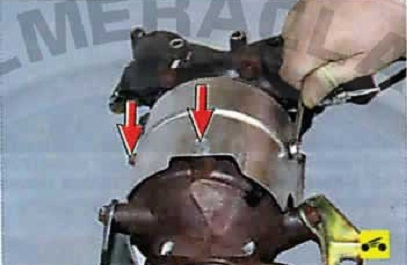

17. Выверните три болта крепления термоэкрана.

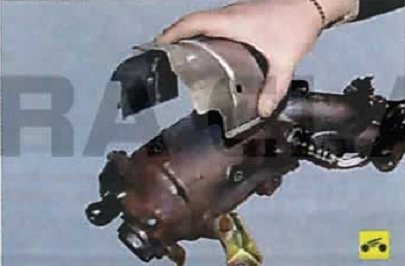

18. Cнимите его с каталитического нейтрализатора.

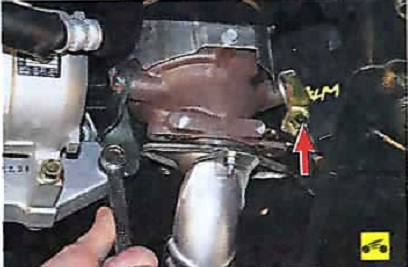

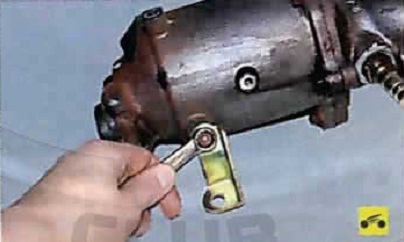

19. Выверните болт крепления правого поддерживающего кронштейна.

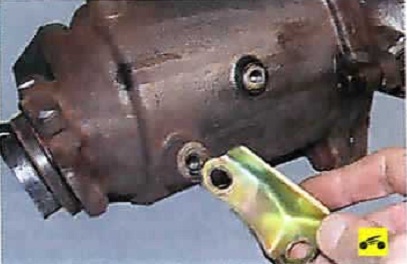

20. Снимите кронштейн.

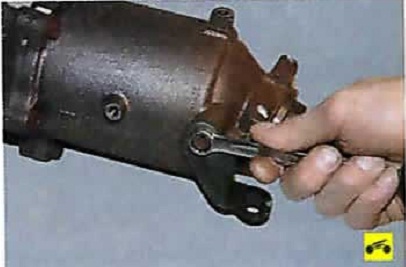

21. Выверните болт крепления левого поддерживающего кронштейна.

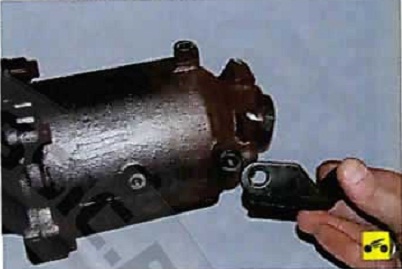

22. Снимите кронштейн.

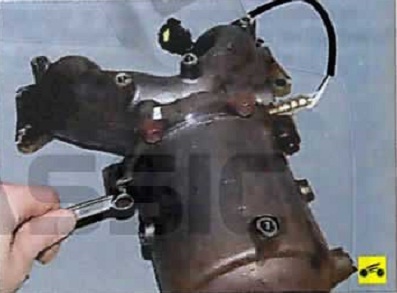

23. Выверните шесть болтов крепления каталитического нейтрализатора к выпускному коллектору.

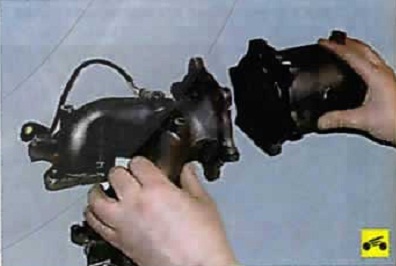

24. Отсоедините нейтрализатор от коллектора.

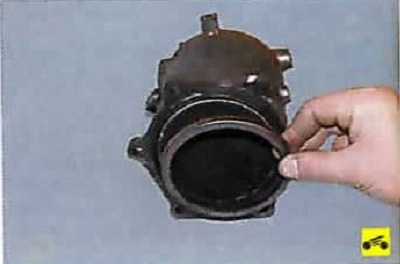

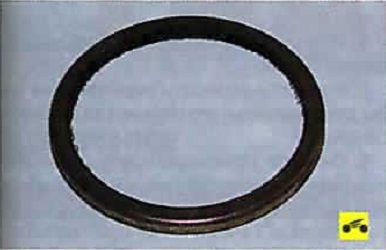

25. Снимите с верхнего фланца нейтрализатора составное уплотнительное кольцо.

Примечание:

Уплотнительное кольцо верхнего фланца каталитического нейтрализатора заменяйте при каждой разборке соединения.

26. Замените выпускной коллектор или каталитический нейтрализатор в случае неисправности.

27. Если вы заменяете выпускной коллектора, а у нового коллектора нет датчика концентрации кислорода, выверните его из снятого выпускного коллектора и установите на новый узел.

28. Установите снятые детали в порядке, обратном снятию.
