Очистка системы вентиляции картера на Nissan Almera Classic

Инструменты:

Гаечный ключ торцевой трубчатый 23 мм
Плоскогубцы
Резиновая груша

Детали и расходники:

Бензин

Со временем в системе вентиляции картера двигателя накапливаются смолистые отложения из картерных газов, затрудняющие отвод этих газов в цилиндры двигателя для сжигания. Из-за этого давление газов внутри двигателя повышается и появляются течи масла через уплотнения. Для того чтобы этого не было, периодически очищайте и промывайте систему.

Примечание:

Очищать систему вентиляции картера рекомендуется перед каждой заменой масла.

1. Сожмите усики хомута крепления шланга, подводящего воздух от воздухоподводящего рукава к штуцеру крышки головки блока цилиндров, сдвиньте хомут по шлангу.

Место крепления воздухоподающего шланга к картеру Nissan Almera Classic

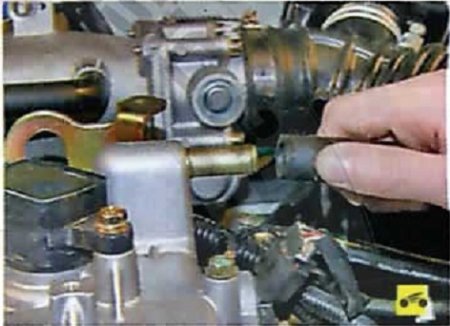

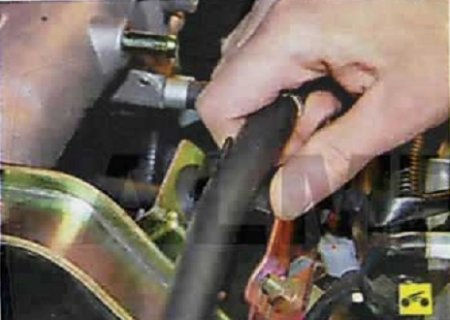

2. Cнимите шланг со штуцера крышки головки блока цилиндров.

Снятие шланга со штуцера крышки головки блока цилиндров Nissan Almera Classic

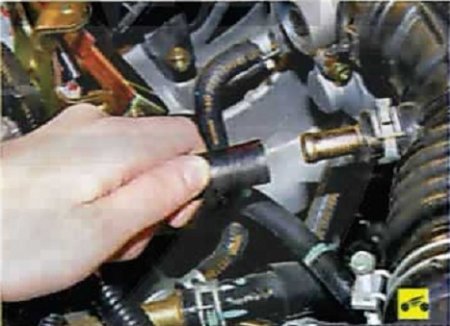

3. Аналогично снимите шланг со штуцера воздухоподводящего рукава.

Снятие шланга со штуцера воздухоподводящего рукава Nissan Almera Classic

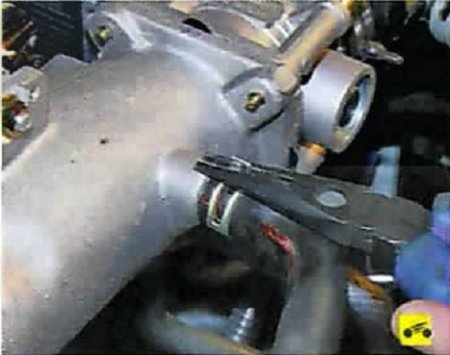

4. Сожмите усики хомута крепления шланга, отводящего картерные газы, к штуцеру впускной трубы, сдвиньте хомут по шлангу.

Место крепления шланга, отводящего картерные газы Nissan Almera Classic

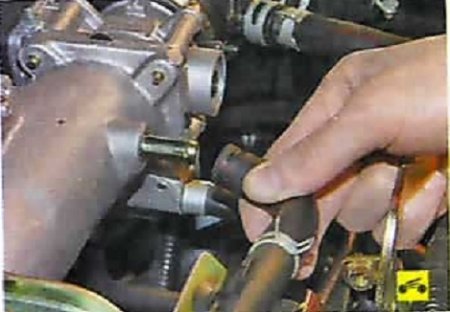

5. Cнимите шланг со штуцера впускной трубы.

Снятие шланга со штуцера впускной трубы Nissan Almera Classic

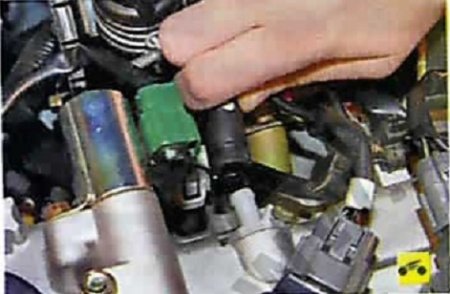

6. Аналогично снимите шланг со штуцера обратного клапана системы вентиляции картера.

Снятие шланга со штуцера обратного клапана системы вентиляции картера Nissan Almera Classic

7. Извлеките отводящий шланг картерных газов из держателя на кронштейне впускной трубы и снимите шланг.

Отводящий шланг картерных газов Nissan Almera Classic

8. Ослабьте затяжку обратного клапана.

Обратный клапан системы вентиляции картера Nissan Almera Classic

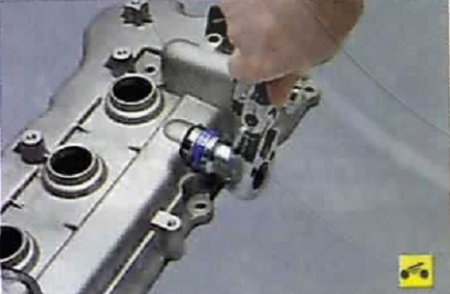

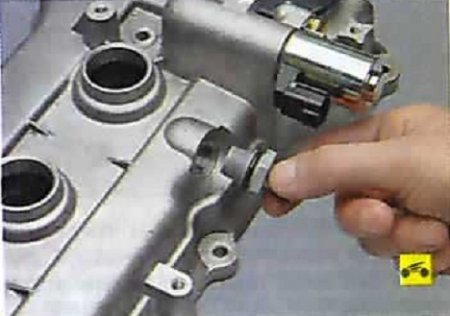

9. Выверните клапан из отверстия в крышке головки блока цилиндров (для наглядности показано на снятой с автомобиля крышке головки блока цилиндров).

Снятие клапана в крышке блока цилиндров Nissan Almera Classic

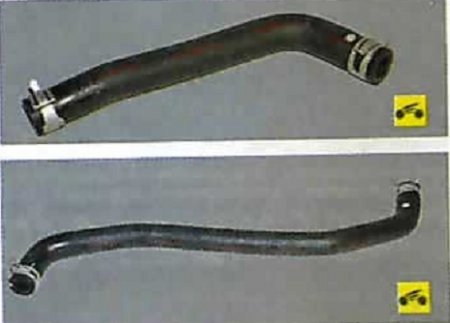

10. Промойте бензином или керосином шланги.

Шланги системы вентиляции картера Nissan Almera Classic

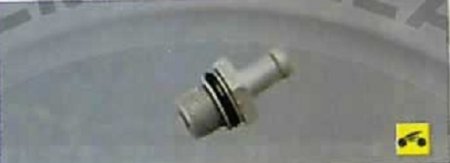

11. Аналогично промойте обратный клапан, продуйте сжатым воздухом и просушите. Прочистите отверстия штуцеров для подсоединения шлангов.

Обратный клапан Nissan Almera Classic

Примечание:

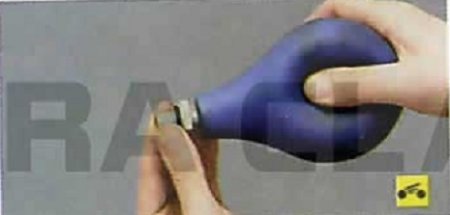

Обратный клапан системы вентиляции картера должен продуваться под действием разрежения только в одном направлении - от резьбового штуцера к штуцеру крепления шланга. Для проверки клапана подсоедините резиновую грушу к штуцеру крепления шланга и создайте разрежение, затем создайте грушей избыточное давление. Если клапан продувается в обоих направлениях или даже после промывки не продувается совсем, замените клапан.

Продувка обратного клапана системы вентиляции картера Nissan Almera Classic

12. Установите шланги и клапан системы в порядке, обратном снятию.
