Проверка и регулировка света фар Nissan Primera 2001-2007

Детали и расходники:

• Непрозрачный материал для закрытия фары

Инструменты:

• Отвертка крестовая малая

Примечания:

Проверку и регулировку света фар проводите на снаряженном автомобиле (с полностью заправленным топливным баком, комплектом инструментов и запасным колесом).

1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах.

2. Установите автомобиль перпендикулярно гладкой стене (например, в гараже) на расстоянии 25 м. Убедитесь, что в автомобиле нет дополнительного груза. Автомобиль полностью заправлен (топливом, маслом, охлаждающей жидкостью). Положите на сиденье водителя дополнительный груз массой (70±20) кг. Разметьте на стене экран, как показан на рисунке. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

3. Измерьте на вашем автомобиле высоту центров фар от пола. Это будет расстояние h на экране. Измерьте на вашем автомобиле расстояние между центрами фар. Это будет расстояние Wl.

4. Включите ближний свет, убедитесь в том, что электрокорректор установлен в положение «О».

5. Рекомендуется регулировать направление светового пятна для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом.

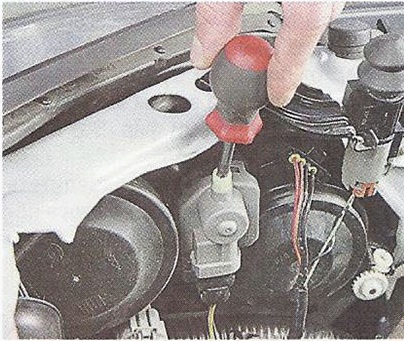

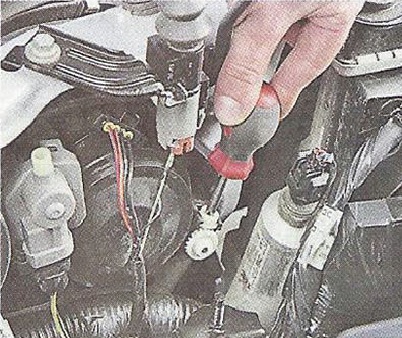

6. Откройте капот и, вращая регулировочные винты, отрегулируйте положение на экране светового пятна для каждой фары по горизонтали и вертикали, если расположение световых пятен не соответствует рисунку.

9. Фары считаются отрегулированными, - когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен. Если на автомобиле установлены противотуманные фары, то направление их пучка света необходимо отрегулировать только по высоте. Вращая регулировочный винт, добейтесь, чтобы верхние границы световых пятен находились ниже линии 4.

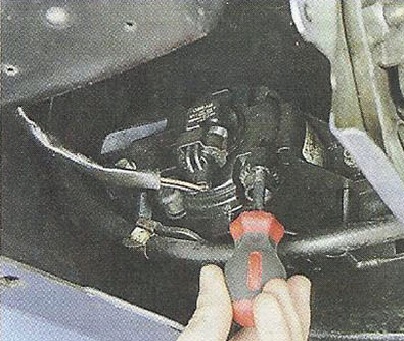

10. Снимите нижний щиток и отрегулируйте положение на экране светового пятна для каждой фары по вертикали.

В статье не хватает:

• Фото инструмента
• Фото деталей и расходников
• Качественных фото ремонта

Источник: Руководство по эксплуатации, техническому обслуживанию и ремонту Nissan Primera P12. Издательство "Третий Рим".
