Проверка и регулировка света фар на Хонда Цивик

print share bookmark_border
0 Просмотры
0.0 Рейтинг
Инструмент
30 мин. - 1 час
Автосервисы рядом
Инструменты:
Отвертка крестовая средняя с длинной ручкой 1 шт.
Детали и расходники:
Мел 1 шт.
Рулетка 1 шт.
Непрозрачный материал 1 шт.
Груз массой 75 кг 1 шт.

Примечание:

Нарушение регулировки направления света головных фар может привести к ослеплению водителей движущихся параллельным курсом транспортных средств, и создать аварийную ситуацию на дороге.

Проверка правильности регулировки фар должна производиться 1 раз/12 месяцев, а также после замены блок-фар и выполнения ремонта несущих элементов передка автомобиля.

Проверка и регулировка света фар на Хонда Цивик прово­дится на автомобиле с полно­стью заправленным топливным баком, ком­плектом инструментов и запасным колесом.

Способ регулировки света фар на Хонда Цивик с применением размеченного экрана подходит только в том случае, если на Вашем автомобиле установлены галогеновые лампочки. Для регулировки света фар с газоразрядными лампами, рекомендуем обращаться на специализированный сервис, который имеет оптические стенды.

Проверка света фар на Хонда Цивик

1. Проверьте и если нужно, доведите до нормы давление воздуха в шинах.

Проверка и регулировка света фар на Хонда Цивик

2. Установите автомобиль перпендикулярно ровной стене на расстоянии 3 м.

3. Положите на сиденье водителя груз массой 75 кг.

Снятие центрального тоннеля пола Хонда Цивик 2005 - 2011

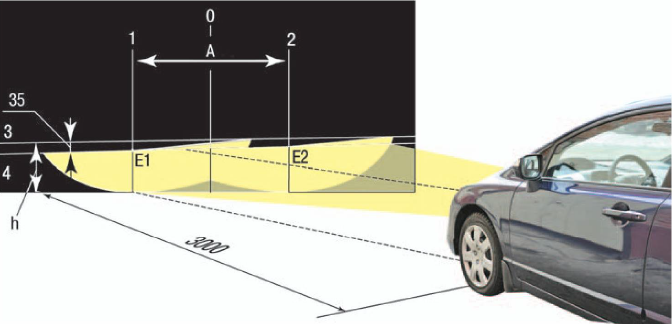

4. Разметьте на стене экран, как показано на рисунке. Продольная плоскость симметрии автомобиля должна проходить по линии 0 на экране.

Проверка и регулировка света фар на Хонда Цивик

5. Качните автомобиль сбоку, чтобы самоустановились пружины подвесок.

6. Измерьте на автомобиле высоту центров фар от земли. Это будет расстояние на экране: h=700 мм.

7. На панели приборов установите регулятор электрокорректора света фар в положение, соответствующее нагрузке автомобиля с 1 водителем.

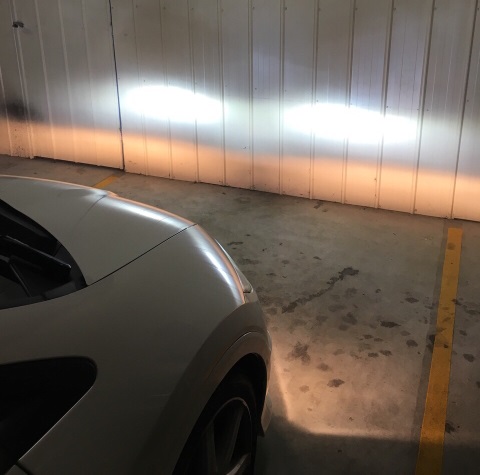

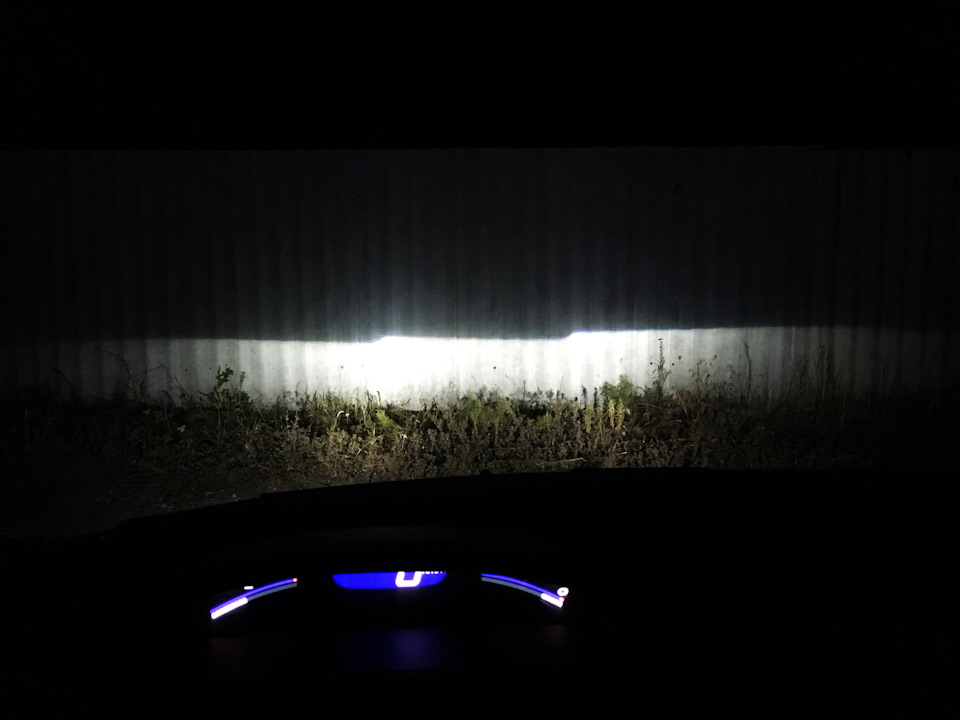

8. Включите ближний свет.

Проверка и регулировка света фар на Хонда Цивик

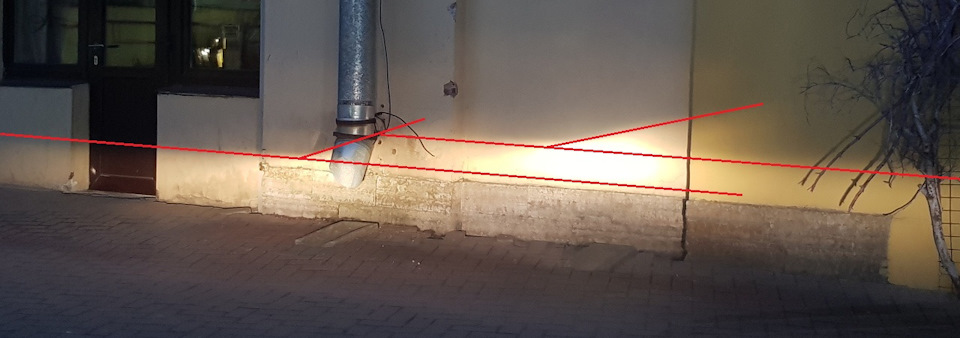

9. Если расположение световых пятен не соответствует рисунку, нужно отрегулировать свет фар на Хонда Цивик.

Проверка и регулировка света фар на Хонда Цивик

Регулировка света фар на Хонда Цивик

Примечание:

Регулировку направле­ния светового пятна на каждой фаре проводите поочередно. Вторую фару во время регулиров­ки закройте непрозрачным материалом.

Пример показан на левой фаре.

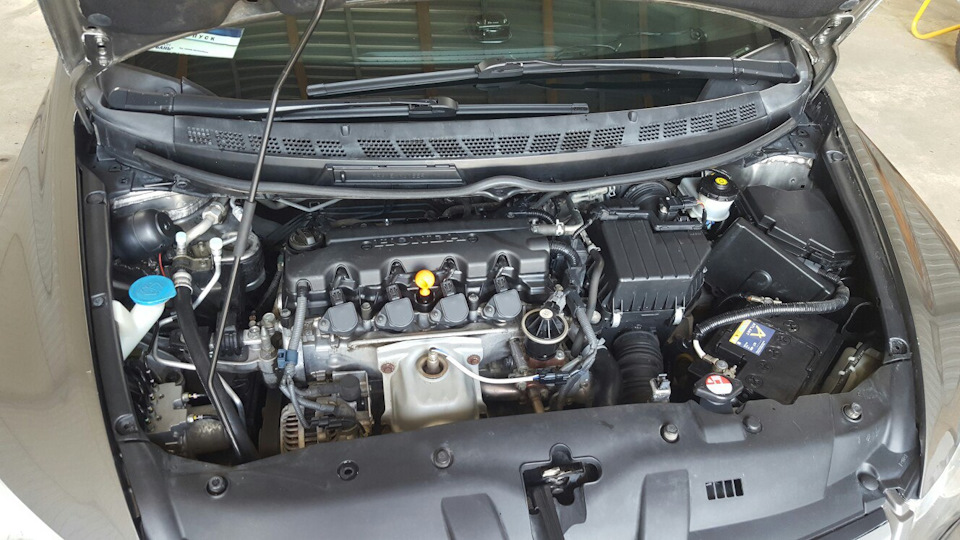

1. Поднимите крышку капота и установите ее на упор.

Проверка и регулировка света фар на Хонда Цивик

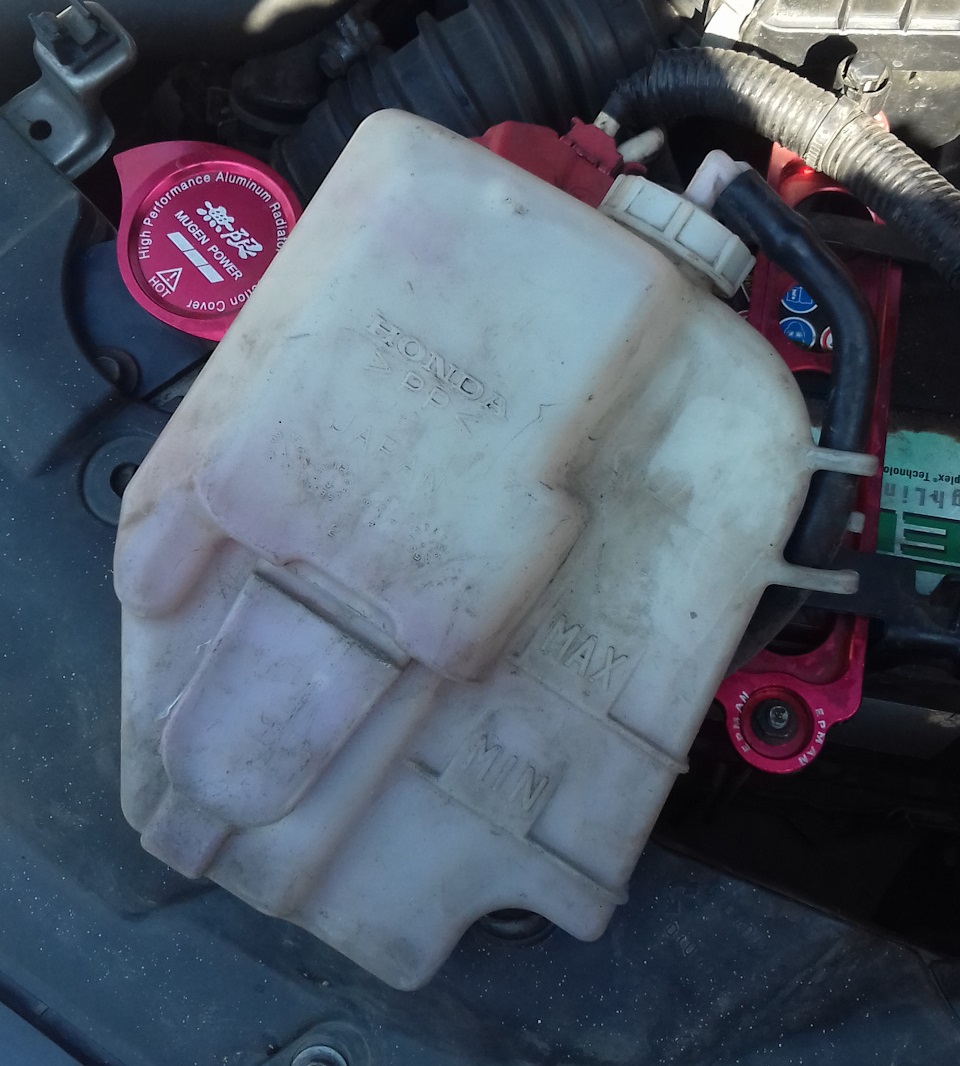

2. Для регулировки левой фары на Хонда Цивик, вытяните расширительный бачок, потянув его вверх.

Проверка и регулировка света фар на Хонда Цивик

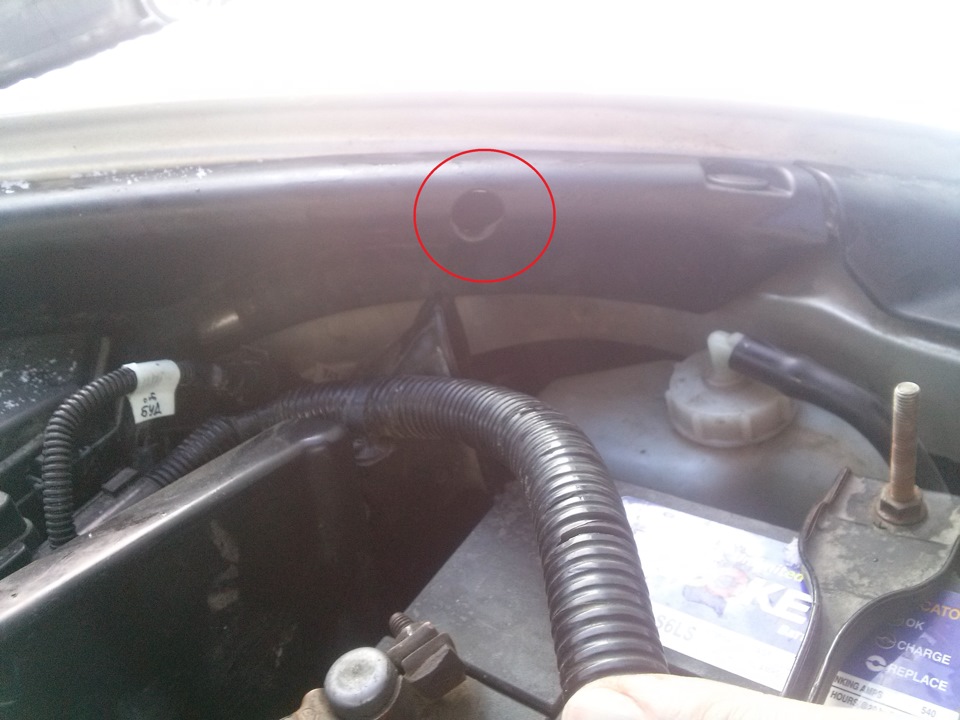

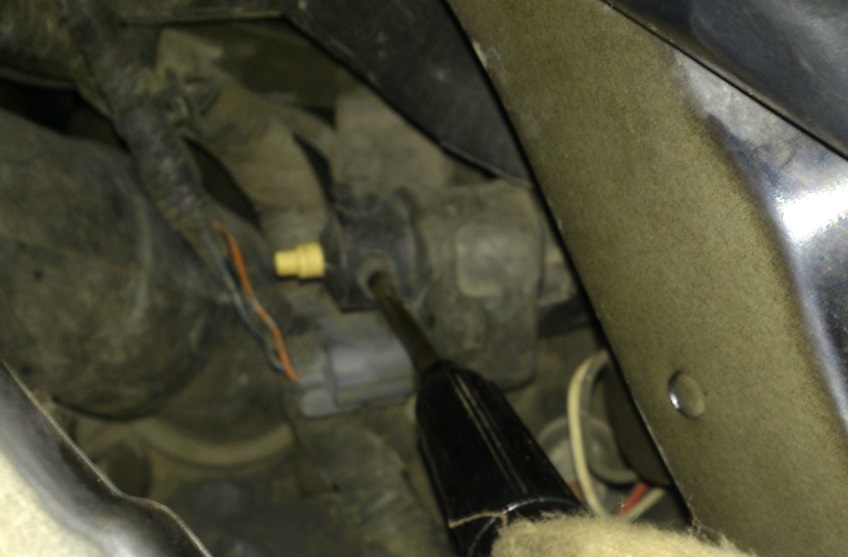

3. Вращая регулировочные винты крестовой отверткой, отрегулируйте положение на экране светового пятна по горизонтали.

Проверка и регулировка света фар на Хонда Цивик

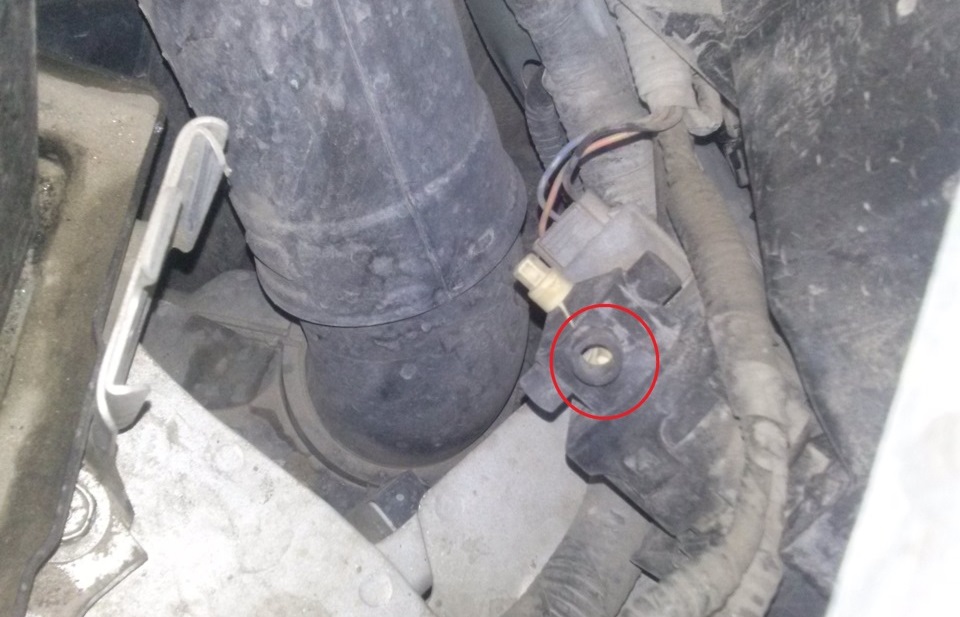

4. Вращая регулировочные винты крестовой отверткой, отрегулируйте положение на экране светового пятна по вертикали.

Проверка и регулировка света фар на Хонда Цивик

Проверка и регулировка света фар на Хонда Цивик

5. Таким самым способом отрегулируйте правую фару.

6. Фары на Хонда Цивик считаются отрегулированными, когда верхние границы левых частей световых пятен совпадают с линией 4, а вертикальные линии 1 и 2 проходят через точки Е1 и Е2 пересечения горизонтальных и наклонных участков световых пятен.

Проверка и регулировка света фар на Хонда Цивик
