Проверка и регулировка тормозной системы Chevrolet Lacetti 2004 - 2013

О тормозной системе написано довольно много. Основной способ радикального улучшение тормозов этого авто — установка задних дисковых тормозов от вектры, замена суппортов и передних дисков на 256 мм и установка ГТЦ диаметром 22 мм. Способ хороший, правильный, но дорогой.

Более простой вариант — замена регуляторов тормозных усилий на 3/40. Дешевле, но и эффект меньше.

Бесплатный способ модернизации тормозной системы — выкидывание грибков из регуляторов, т.е. в таком режиме давление в передних и задних тормозах одинаковое, т.к. регулятор больше ничего не регулирует. Я считаю, эту модернизацию неправильной и себе делать никогда не буду, но это только ИМХО.

Впрочем, вернемся к теме. Все началось с того, что я купил себе регуляторы 3/40, комплект новых тормозных шлангов и решил покрасить тормозные барабаны.

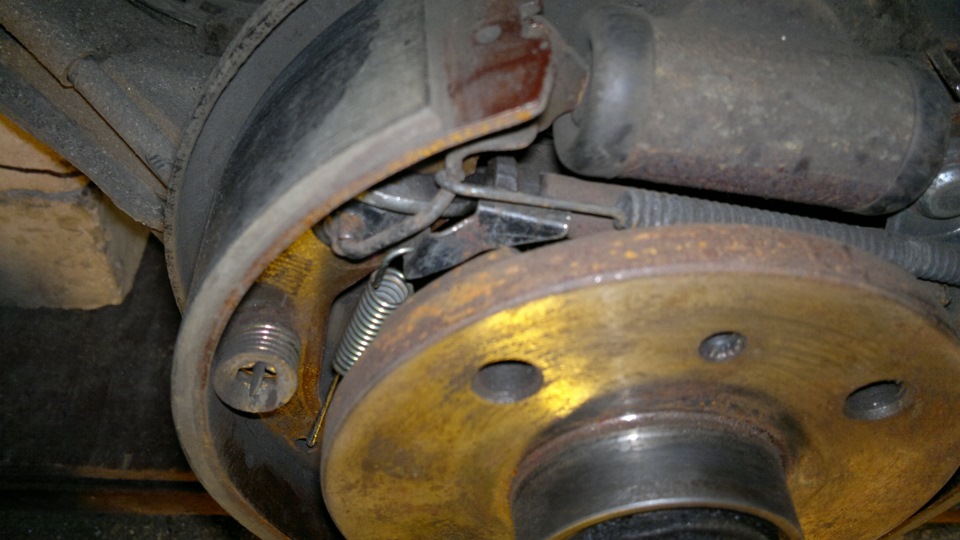

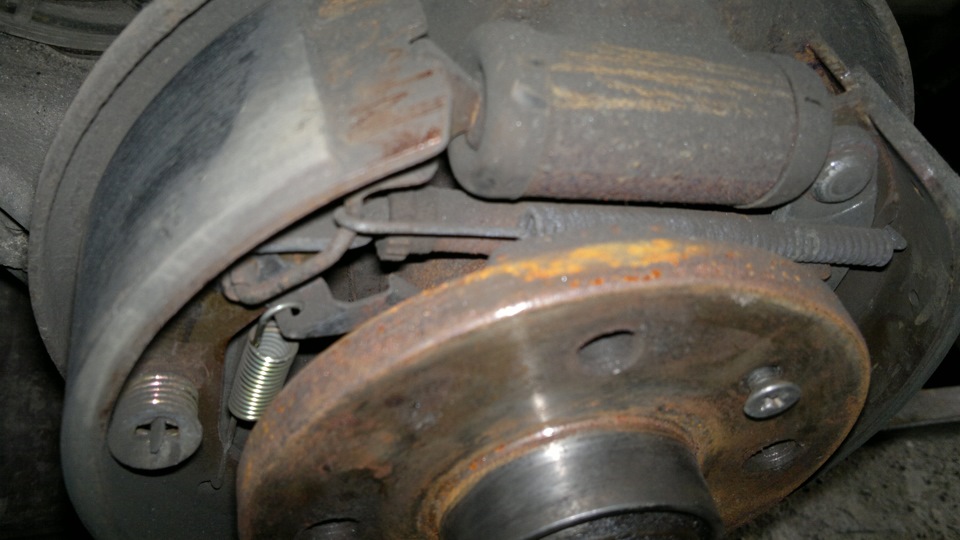

Скинув барабаны, обнаружил вот такую нерадостную картину — скоба регулятора разводящего колодки слетела со своего места, причем на разных сторонах регуляторы стояли в разном положении. Собственно — отсюда разность торможения по осям и ручник, который держал только одно колесо и то очень слабо.

Выставляешь скобу обратно, ставишь барабан, несколько раз (около 20) нажимаешь на тормоз, а она все равно слетает. Причина в жесткой пружине.

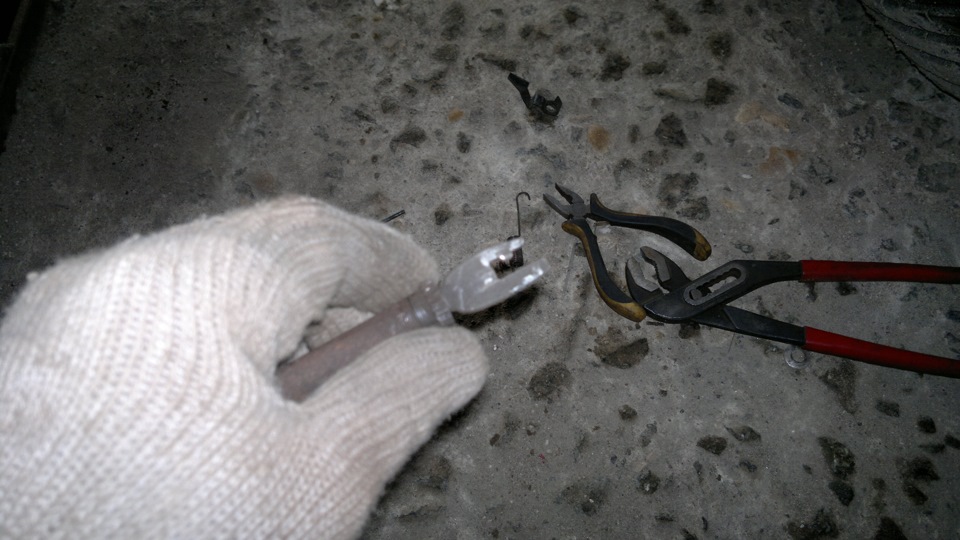

Начал приводить регуляторы в порядок. Во-первых, разобрался с причиной слетания скобы. Все банально — в прошлом году сдуру поставил на скобу пружинку от ремкомлекта. Она оказалась гораздо жестче родной. Будьте внимательны! Поэтому скоба и слетала. Вернул назад, только второй родной пружинки не нашел, поставил какую – то от жигулей, похожу по жесткости.

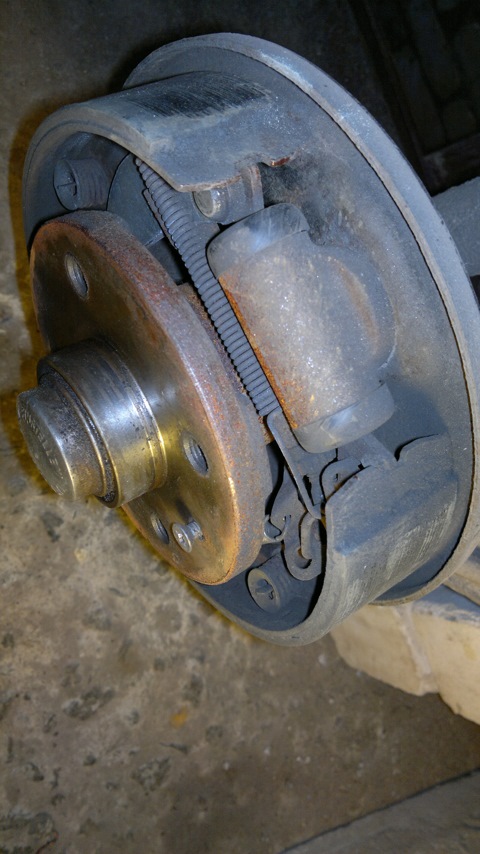

Во-вторых, подогнул вилку регулятора, так чтобы он четко одевался на колодку, а скоба регулятора не проваливалась дальше упора.

Дальше заморочился с регулировкой. По идее, должно быть все автоматически, но на практике все не столь радужно — толи руки кривые.

1. Выставляем регулятора (подкрутив их гайку вручную) на некоторое начальное положение. Я при почти новой паре колодка-барабан открутил гайку регулятора примерно на 3…3,5 витка резьбы.

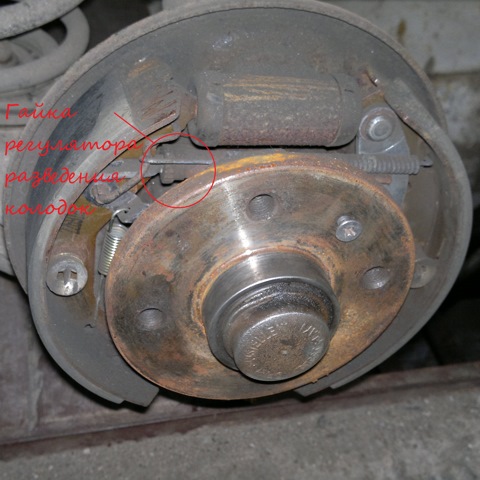

Вот эта гайка (при слетевшей скобе)

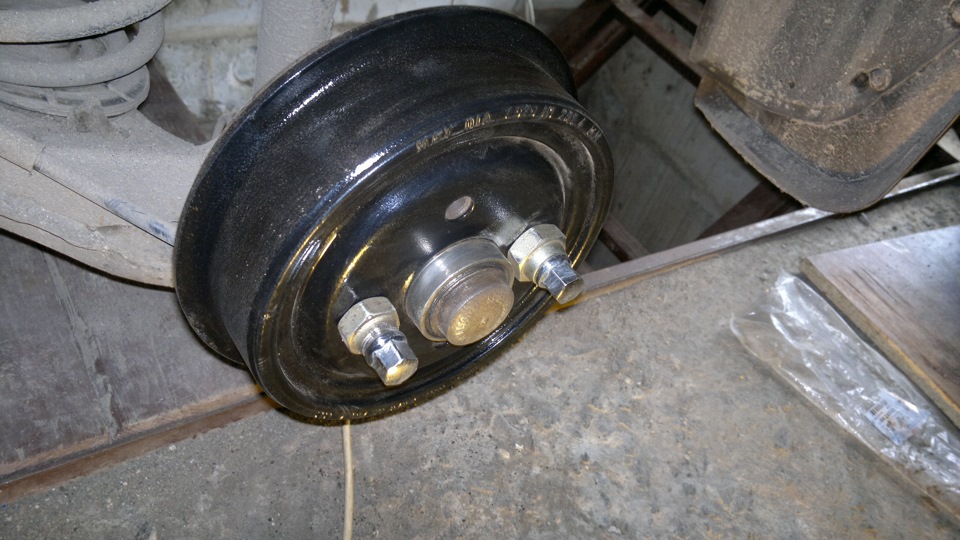

2. Ставим барабан на место, фиксируем его хотя бы двумя болтами. Колесо должно свободно вращаться. Аналогично делаем на второй стороне. После установки барабана 10-15 раз нажимаем на педаль тормоза.

3. Начинаем регулировать ручник, таким образом, чтобы на 7 щелчках ХОТЯ БЫ ОДНО из колес колесо НАЧИНАЛО СЛЕГКА притормаживается, а второе вращалось свободно (если повезет оба будут притормаживаться одновременно). Если при этом выбирается почти весь ход регулировочного болта ручника — возвращаемся и подкручиваем на обеих сторонах гайку регулятора разводя колодки. Повторяем этот пункт до достижения эффекта — при 7 щелчках ручника ХОТЯ БЫ ОДНО из колес немного притормаживается, при опущенном ручнике оба крутятся свободно. При этом должен остаться запас хода регулировочного болта ручника.

4. Подкручивая гайку механизма разведения колодок добиваемся того же эффекта на втором колесе (см. п.1). Т.е. при 7 щелчках ручника ОБА КОЛЕСА должны притормаживаться РАВНОМЕРНО. При опущенном ручнике — вращаться свободно.

5. Регулируем ручник, так чтобы его ход составлял 7-8 щелчков.

6. Проверяем — при опущенном ручнике колеса вращаются свободно, при поднятом на 7 щелчков — жестко блокируются. Если вращение не свободное — немного отводим регуляторы разведения колодок назад. Важно чтобы ОБА КОЛЕСА затормаживались ОДИНАКОВО.

Собственно все.

Результат: ручник отлично держит при 7 щелчках, оба колеса фиксируются равномерно. Но самое главное — машина ГОРАЗДО лучше тормозит.

И это неудивительно —  диагональная тормозная система. А значит, если задние колодки не отрегулированы как надо, для работы задних цилиндров нужно будет больше тормозной жидкости. А ее объем ограничен. Тормоза будут схватывать при больше сильном нажатии на педаль, а при худшем раскладе — очень слабо. Точнее зада почти не будет, а перед будет менее эффективен.

Таким образом — перед тем как менять регуляторы, ставить главный тормозной на 22 мм (собственно увеличенный объем ГТЦ и позволяет компенсировать неправильную регулировку) и т.д. стоит проверить исправность механического регулятора разведения тормозных колодок. Для тормозной системы очень важен.

PS. регуляторы 3/40 пока решил не ставить (куплены, лежат в гараже) — любопытство победило. Хочу на стенде (в любом пункте, где проходят техосмотр) замерить эффективность задних тормозов, а затем поменять регуляторы и снова померить.
