Проверка и регулировка углов установки передних колес Skoda Octavia

Примечание:

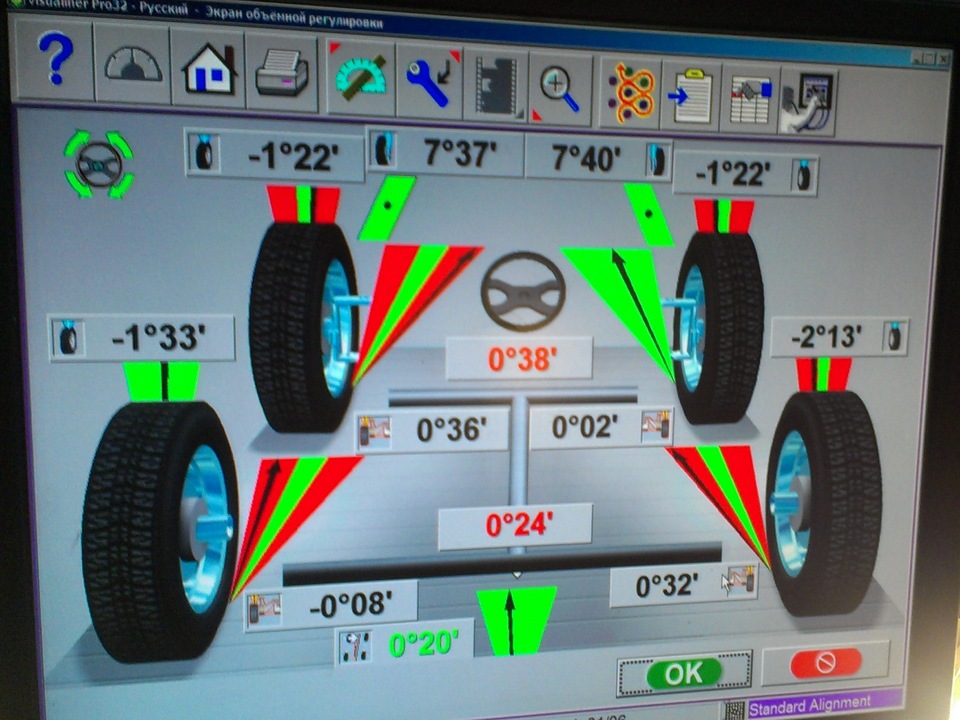

Проверка и регулировка углов установки передних колес Шкода Октавия необходимы для обеспечения хорошей устойчивости и управляемости автомобиля, а также равномерного износа шин при эксплуатации. Проверку и регулировку углов установки колес выполняют на специальных стендах согласно инструкциям по их эксплуатации.

Несоответствие действительных значений, замеренных на автомобиле, контрольным значениям указанным ниже, обусловлено износом и деформацией деталей подвески или деформацией кузова.

Замена или ремонт деталей подвески может повлечь за собой изменение углов установки передних колес колес, поэтому проверка углов установки колес обязательна.

Углы установки передних колес

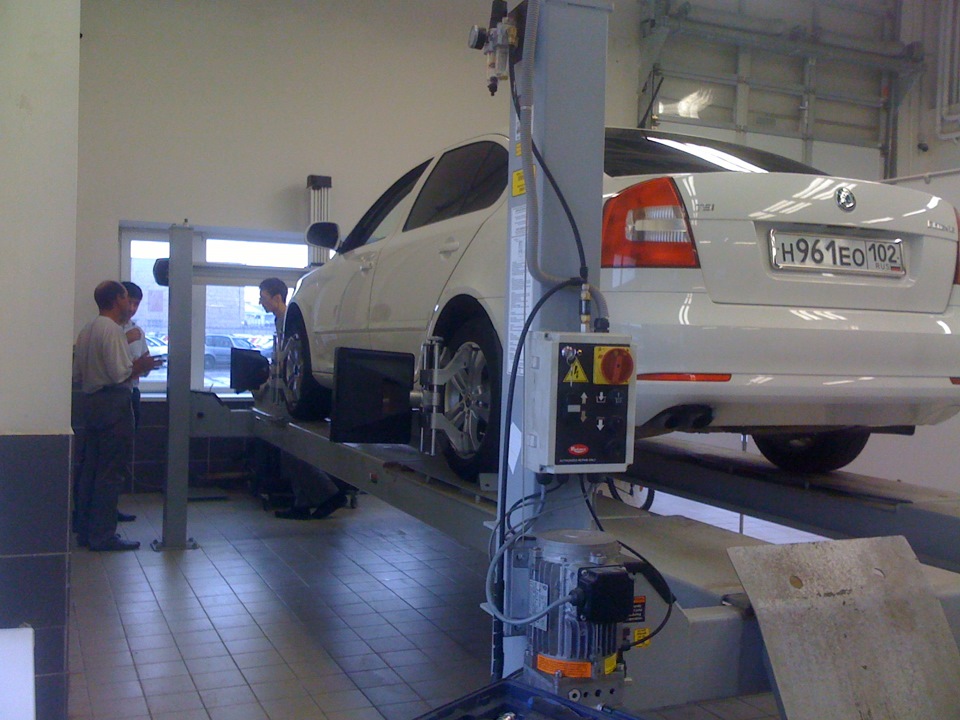

После установки автомобиля на стенд (непосредственно перед проверкой углов) «прожмите» подвеску автомобиля, прикладывая к переднему бамперу два-три раза усилие 392-490 Н (40-50 кгс), направленное сверху вниз. Колеса автомобиля должны быть расположены параллельно продольной оси автомобиля.

При проверке и регулировке углов установки передних колес (см. таблицу) сначала проверьте угол продольного наклона оси поворота, затем угол развала колес и в последнюю очередь схождение колес.

Угол продольного наклона оси поворота переднего колеса образован вертикалью и линией, проходящей через середину верхней опоры телескопической стойки и центр сферы шаровой опоры, закрепленной на нижнем рычаге. Регулировка угла продольного наклона оси поворота не предусмотрена конструкцией автомобиля отклонении угла от номинального значения замените поврежденные и деформированные детали.

Угол развала передних колес характеризуется отклонением средней плоскости вращения колеса от вертикали. Регулировка угла развала передних колес не предусмотрено конструкцией автомобиля.

Схождение передних колес представляет собой угол между плоскостью вращения колеса и продольной осью автомобиля. Схождение передних колес регулируют изменением длины рулевых тяг.

Углы установки задних колес автомобиля приведены в таблице. Методика проверки углов установки задних колес аналогична методике проверки для передних колес. Углы регулируют изменением взаимного положения поперечных рычагов задней подвески с помощью эксцентриковых шайб, установленных на болтах крепления рычагов.

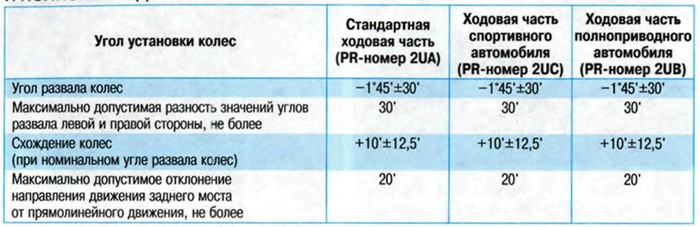

Углы установки задних колес переднеприводных и полноприводных автомобилей Шкода Октавия
