Проверка и замена датчика положения коленчатого вала системы управления двигателем в автомобиле Ford Focus 2

Инструменты:

• Насадка на вороток 8 мм
• Вороток под торцевую насадку
• Тестер

Детали и расходники:

• Датчик положения коленчатого вала

Примечания:

При возникновении неисправности в цепи датчика двигатель перестает работать, ЭБУ заносит в память код неисправности и включает сигнальную лампу в комбинации приборов. В этом случае проверьте исправность датчика.

Где стоит датчик коленвала на Форд Фокус 2

Датчик положения коленчатого вала двигателя на двигателях 1,4 и 1,6 л R4 Duratec 16V и 1,6 л R4 16V Duratec Ti-VCT установлен в задней части блока цилиндров двигателя напротив маховика.

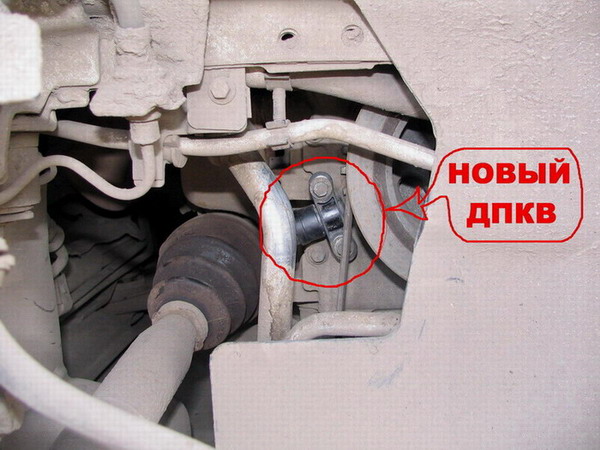

На двигателях 1,8 и 2,0 л R4 Duratec-HE 16V его размещают в передней части двигателя рядом со шкивом коленчатого вала.

Замена и проверка датчика положения коленчатого вала Форд Фокус 2

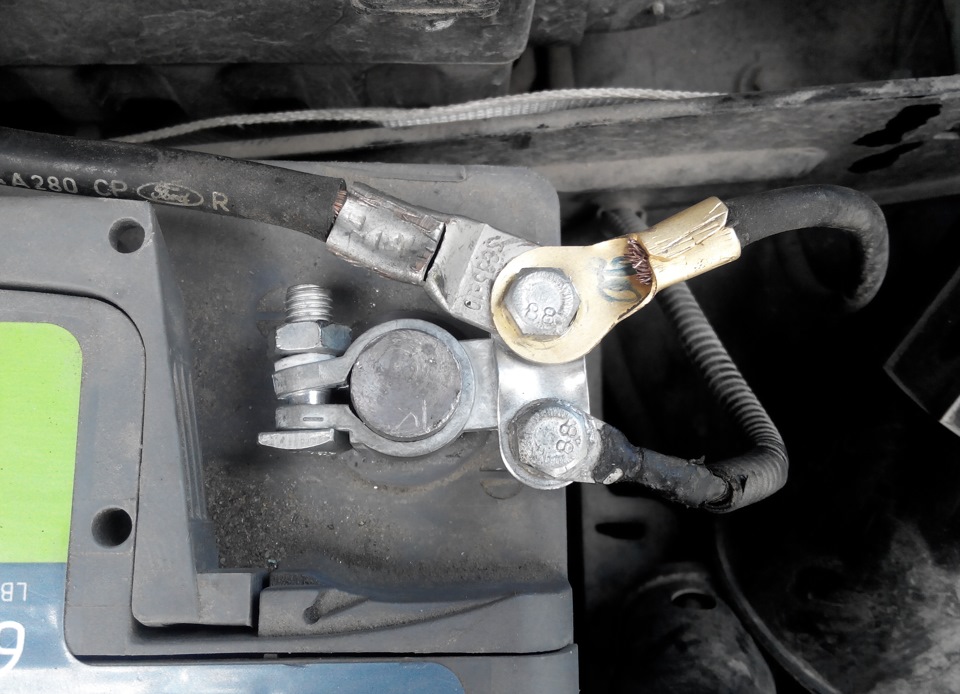

1. Отсоедините провод от клеммы «минус» аккумуляторной батареи.

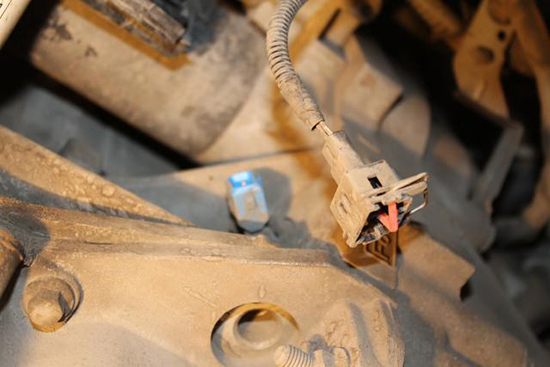

2. Сожмите фиксатор и отсоедините колодку жгута проводов датчика положения коленчатого вала.

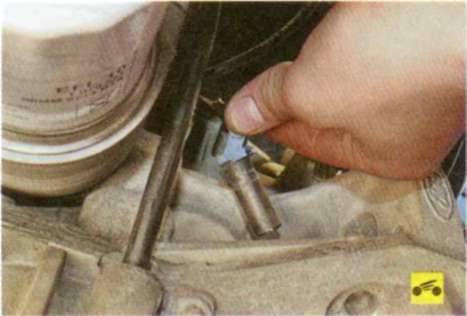

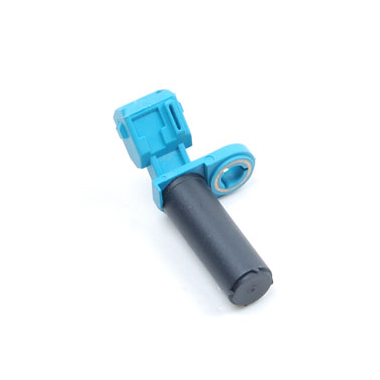

3. На двигателях 1,4 и 1,6 л R4 Duratec 16V, а также 1,6 л R4 16V Duratec Ti-VCT выверните болт крепления и извлеките датчик положения коленчатого вала.

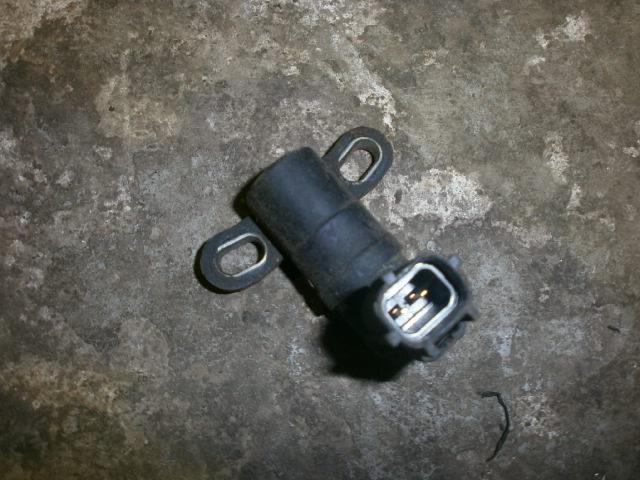

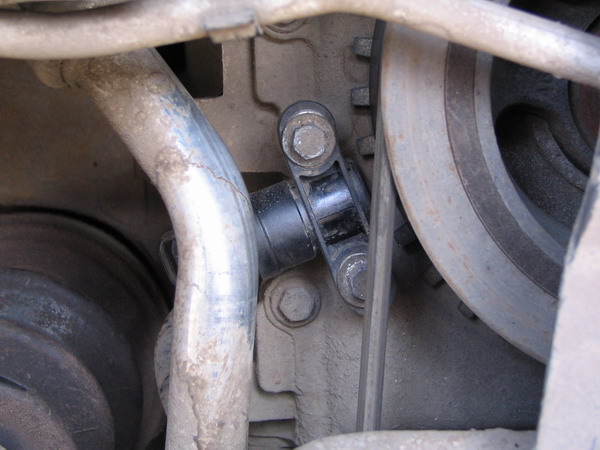

На двигателях 1,8 и 2,0 л R4 Duratec-HE 16V выверните два болта крепления датчика положения коленчатого вала и  и извлеките датчик.

4. Тестером измерьте сопротивление между выводами датчика. Номинальное значение сопротивления должно быть в пределах 0,5^_0,6 кОм. Если сопротивление не соответствует указанным пределам, замените датчик.

5. Установите датчик положения коленчатого вала на Форд Фокус 2 в порядке, обратном снятию.
