Ремонт масляного насоса автомобиля Ford Focus 2

Инструменты:

• Шестигранный ключ 6 мм
• Ключ с наконечником Torx (звездочка) ТЗО
• Штангенциркуль
• Набор плоских щупов
• Отвертка плоская средняя
• Линейка металлическая

Детали и расходники:

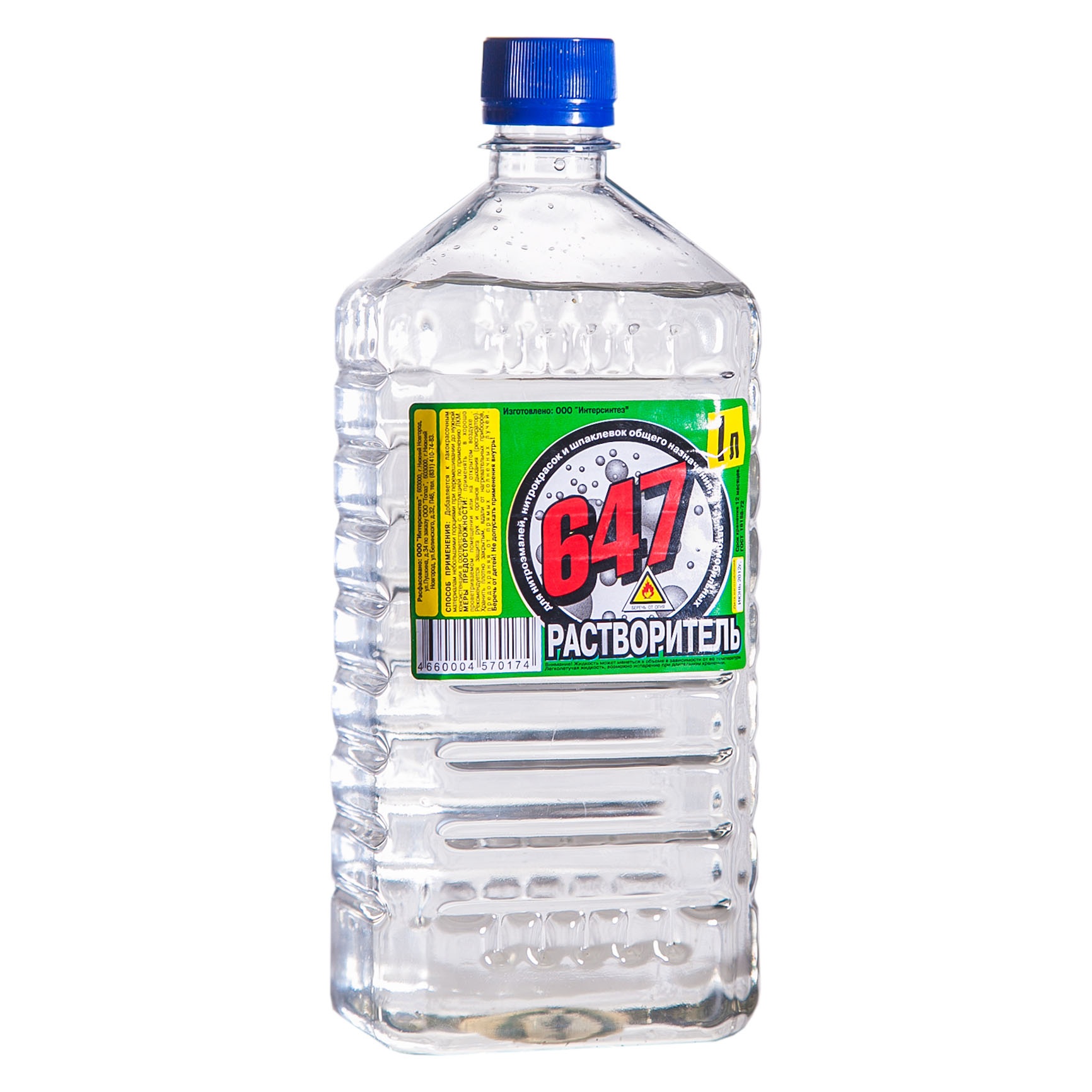

• Растворитель
• Средство для промывки двигателя
• Шлифовальный брус мелкой зернистости
• Пружина редукционного клапана
• Моторное масло
• Анаэробный фиксатор резьбы
• Емкость для слития масла из насоса
• Масляный насос в сборе
• Корпус масляного насоса

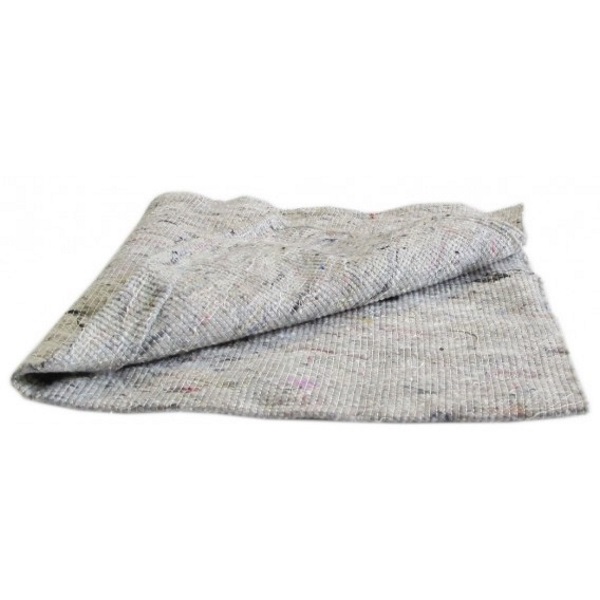

• Ветошь

Примечания:

Масляный насос Ford Focus 2 снимают для замены при снижении его подачи, вызывающей постоянное падение давления масла в системе смазки двигателя, а также при утечке масла через уплотнение привалочных поверхностей корпуса насоса и блока цилиндров.

1. Снимите масляный насос с автомобиля (см "Снятие и установка масляного насоса").

2. Слейте остатки масла из демонтированного насоса.

Предупреждение:

Не сливайте отработанное масло на землю. Будьте осторожны: масло горячее!

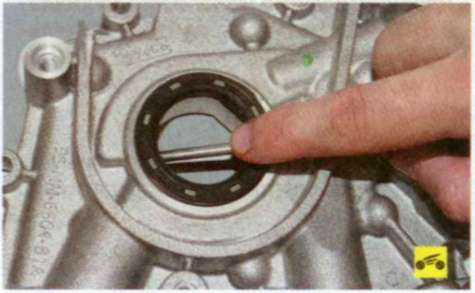

3. Выньте из расточки корпуса любым заостренным инструментом (например, отверткой) передний сальник коленчатого вала.

4. Выверните из корпуса масляного насоса пробку редукционного клапана.

5. Извлеките из полости корпуса пружину и плунжер редукционного клапана.

Предупреждение:

Пружина редукционного клапана установлена с натягом. Во избежание получения травмы выворачивайте пробку очень осторожно.

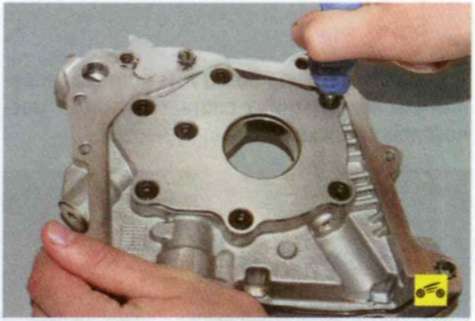

6. Открутите и выньте крепежные винты крышки масляного насоса.

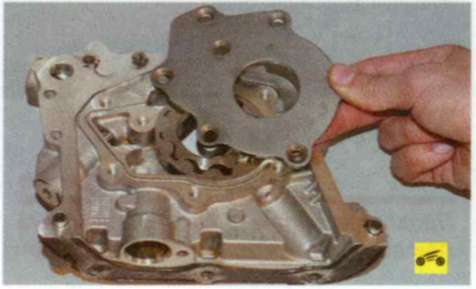

7. Снимите крышку с насоса.

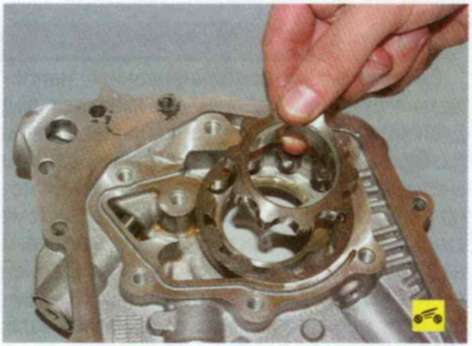

8. Выньте из полости корпуса масляного насоса его ведущую шестерню.

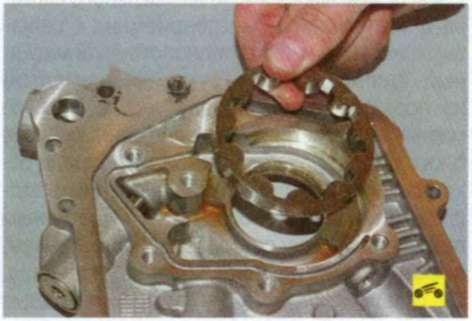

9. Выньте из полости корпуса насоса системы смазки двигателя ведомую шестерню.

10. Промойте корпус насоса и снятые детали. Удалите грязь и отложения. Плотные лаковые отложения из внутренних полостей насоса удалите, предварительно размягчив их растворителем.

Полезный совет:

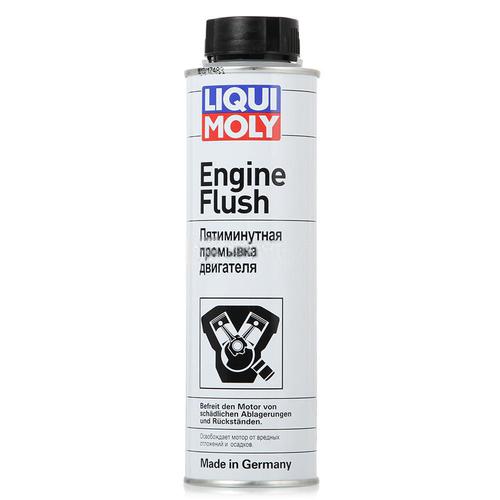

Лаковые масляные отложения хорошо удаляются имеющимися в продаже средствами для промывки двигателя (так называемые «пятиминутки»).

11. Произведите осмотр крышки и корпуса насоса на предмет трещин, царапин, дефектов литья и повреждения резьбовых отверстий. Замените корпус (так как он неремонтопригоден) или насос в сборе.

12. Проверьте плунжер редукционного клапана на наличие царапин и следов заедания. Небольшие вмятины и заусенцы можно удалить шлифовальным бруском мелкой зернистости.

13. Проверьте пружину редукционного клапана на остаточную деформацию и изгиб. Сильно обжатую или поврежденную пружину замените.

14. Проверьте шестерни на наличие выкрашивания металла, задиры и износ зубьев. Замените поврежденные шестерни или те шестерни, на которых визуально заметен усиленный односторонний износ зубьев.

15. Произведите проверку осевого зазора между торцевыми частями шестерен и поверхностью крышки масляного насоса. Данную операцию можно выполнить двумя способами, описанными ниже.

Способ первый:

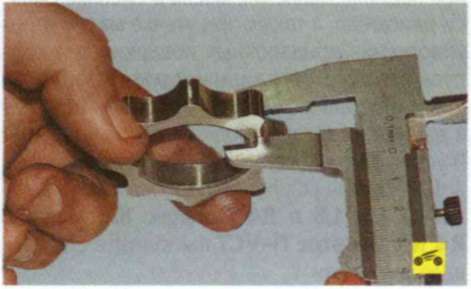

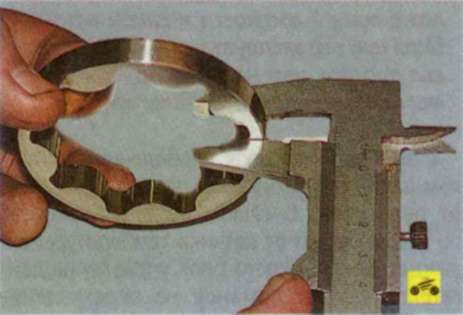

– измерьте толщину ведомой шестерни;

– измерьте толщину ведущей шестерни;

– измерьте глубину расточки под шестерни, расположенной в корпусе масляного насоса;

– рассчитайте осевой зазор как разность среднеарифметического значения глубины расточки и толщин шестерен.

Способ второй:

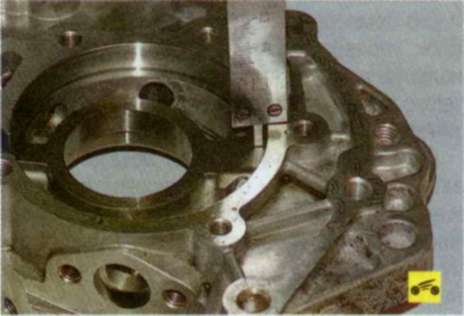

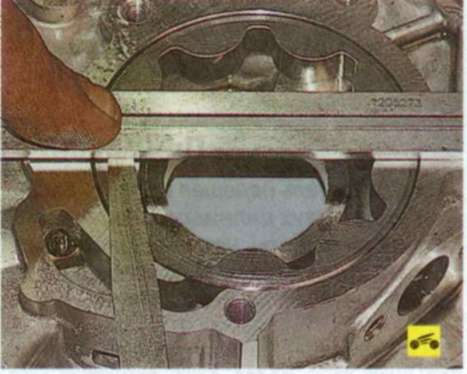

– вмонтируйте в корпус масляного насоса ведомую шестерню; поставьте металлическую линейку (или штангенциркуль) торцом на корпус и измерьте щупом зазор между корпусом и линейкой;

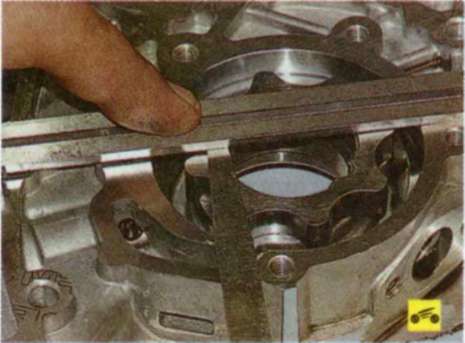

– аналогичным образом произведите измерения осевого зазора ведущей шестерни.

Максимально допустимые зазоры при измерении обоими способами:

– для ведомой шестерни: 0,045–0,100 миллиметра;

– для ведущей шестерни: 0,035–0,085 миллиметра.

Примечание:

Если хотя бы один из измеренных зазоров не соответствует указанным данным, то корпус насоса или насос в сборе необходимо заменить.

16. Соберите насос в последовательности, обратной разборке. Перед запрессовкой в крышку насоса смажьте передний сальник коленчатого вала моторным маслом. На резьбу пробки редукционного клапана нанесите анаэробный фиксатор резьбы и затяните пробку.

В статье не хватает:

• Качественных фото ремонта
• Фото инструмента
• Фото деталей и расходников

Источник: http://www.samoremont-avto.ru/ford-focus2-repair-manual-p126.html.
